ТТИ-5000.5 трансформатор тока измерительный лабораторный

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Лабораторный измерительный трансформатор тока ТТИ-5000.5 применяется для электрических измерений и проверки трансформаторов тока в качестве рабочего эталона 2-ого разряда при помощи дифференциального компаратора (КТ-01, КНТ-03, КНТ-05, КНТ-05А). Соответствует ГОСТ 8.550. Поверку трансформаторов тока производят по ГОСТ 8.217-20 03 ГСИ.

Трансформатор тока ТТИ-5000.5 предназначен для использования в цепях переменного тока промышленной частоты 50 Гц и номинальным напряжением 0,66 кВ. Поверяемые трансформаторы тока должны иметь следующие параметры (или менее точные по ГОСТ 8.217): первичный номинальный ток от 5 А до 5000 А; вторичный номинальный ток 5 А; класс точности 0,2S.

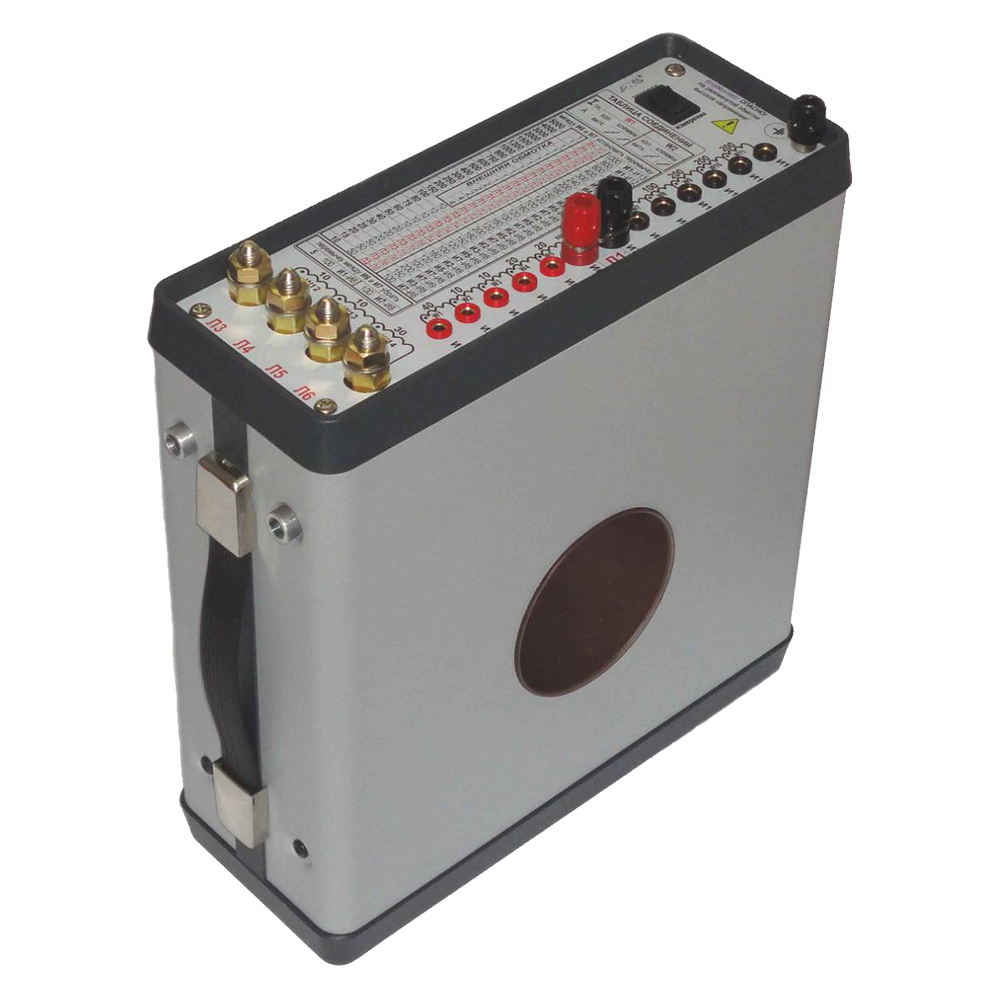

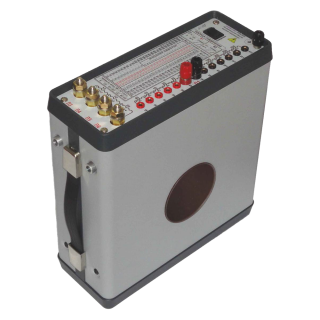

Измерительные лабораторные трансформаторы тока ТТИ-5000.5 конструктивно представляют собой кольцевой магнитопровод, изготовленный из аморфной стали, с расположенными на нем первичной и вторичной обмотками. Магнитопровод находится в металлическом корпусе. На верхней части корпуса расположены клеммы выводов первичных и вторичных обмоток. В центральной части находится отверстие, предназначенное для размещения временной первичной обмотки для первичных токов свыше 100 А. На верхней части корпуса расположен зажим для подключения защитного заземления.

Характеристики трансформатора тока ТТИ-5000.5

Параметры

Значения

Номинальное напряжение, кВ

0,66

Номинальные значения первичного тока, А

5; 10; 15; 20; 25; 30;40; 50; 60; 75;
80; 100; 150; 200; 250; 300; 400; 500;
600; 750; 800; 1000; 1200; 1500; 2000;
3000; 4000; 5000

Номинальный вторичный ток, А

5

Номинальная вторичная нагрузка при cosφ = 1, ВА

5

Номинальная частота, Гц

50

Номинальный класс точности

0,05

Габаритные размеры, мм, не более

100x300x270

Масса, кг, не более

10

Условия эксплуатации

Температура окружающего воздуха

10...35°С

Относительная влажность воздуха

30...80%

Атмосферное давление

84...106 кПа

Эксплуатационные характеристики

Наработка на отказ в рабочих условиях применения

не менее 50000 час.

Среднее время восстановления

не более 50 час.

Срок службы

не менее 25 лет

Стандартный комплект поставки

Наименование

Обозначение

Трансформатор тока измерительный лабораторный ТТИ-5000.5

ТМЕ 003.4.728.000 БТТ

Кабель

ТМЕ 003.6.701.000 КТТ

Руководство по эксплуатации

ТМЕ 003.4.728.000 РЭ

Формуляр

ТМЕ 003.4.728.000 ФО

Упаковка

ТМЕ 003.6.883.000 УТТ
