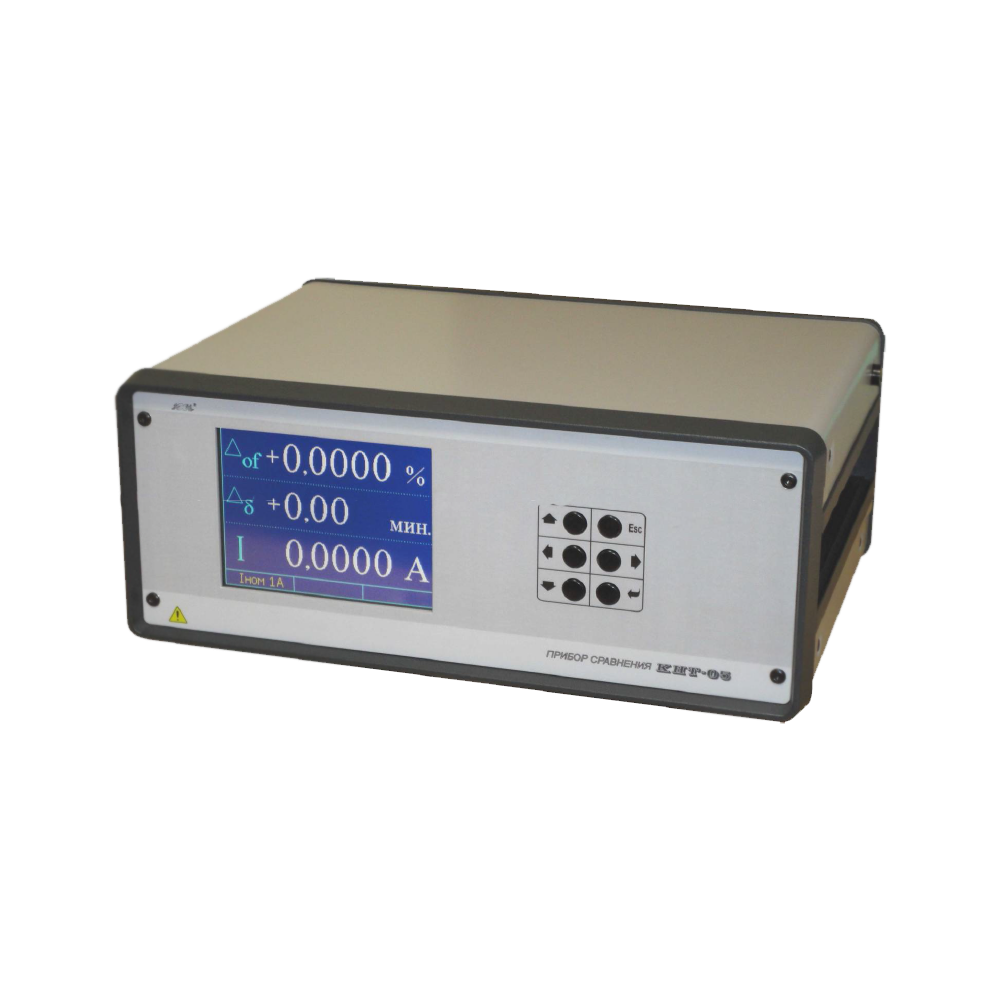

КНТ-05 прибор сравнения

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Приборы сравнения КНТ-05 предназначены для определения по ГОСТ 8.217-2003 погрешностей трансформаторов тока промышленной частоты 50 Гц класса точности 0.01 и менее точных, с вторичными номинальными токами 1 А и 5 А, трансформаторов напряжения по ГОСТ 8.216-88 промышленной частоты 50 Гц класса точности 0.01 и менее точных, с вторичными номинальными напряжениями от 100/3 В до 220 В. Также подходит для определения параметров нагрузки вторичных цепей трансформаторов тока и трансформаторов напряжения и погрешностей шунтов постоянного и переменного тока класса точности 0,02 и менее точных.

Приборы сравнения КНТ-05 применяются для поверки и калибровки трансформаторов тока и трансформаторов напряжения, магазинов сопротивлений и проводимостей, используемых в качестве вторичных нагрузок трансформаторов тока и трансформаторов напряжения, шунтов переменного и постоянного тока

Характеристики прибора сравнения КТН-05

Измеряемая величина

Предел измерения

Модификация

Относительная разность (токовая погрешность) действующих значений двух токов (Δof), %

-20…+20

КНТ-05,
КНТ-05А

Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 250 В (Δof), %

-20…+20

КНТ-05

Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 1000 мВ (Δof), %

-20…+20

КНТ-05А

Абсолютная разность фаз (угловая погрешность) двух токов (Δδ),' (мин)

-600…+600

КНТ-05,
КНТ-05А

Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 250 В (Δδ),' (мин)

-600…+600

КНТ-05

Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 1000 мВ (Δδ),' (мин)

-600…+600

КНТ-05А

Относительное значение силы тока, % от номинального значения (1 и 5 А)

0,2…200

КНТ-05,
КНТ-05А

Активная (R) и реактивная (X) составляющие полного сопротивления (Z), Ом

0,0001…100

КНТ-05,
КНТ-05А

Действующее значение напряжения, В

5…250

КНТ-05

Действующее значение напряжения, мВ

5…1000

КНТ-05А

Активная (G) и реактивная (B) составляющие полной проводимости (Y), мСм

0,0001…50

КНТ-05

Частота тока (напряжения), Гц

48…52

КНТ-05,
КНТ-05А

Входные сопротивления прибора не более:

· 0,01 Ом для поверяемого трансформатора тока с номинальным вторичным током 5А при значениях погрешности поверяемого трансформатора тока менее 2 %
· 0,05 Ом для поверяемого трансформатора тока с номинальным вторичным током 1А при значениях погрешности поверяемого трансформатора тока менее 2 %
· 0.05 Ом для эталонного трансформатора тока

Входные сопротивления прибора не менее:

· 500 кОм для поверяемого трансформатора напряжения при значениях погрешности поверяемого трансформатора тока менее 1%
· 500 кОм для эталонного трансформатора напряжения
· 500 кОм для поверяемого и эталонного шунта

Габаритные размеры прибора не более, мм

350х150х400

Масса прибора не более, кг

10

Потребляемая мощность не более, ВА

25

Напряжение питания, В  198…242

Условия эксплуатации

Температура окружающего воздуха, оС

10…35

Относительная влажность воздуха, %

30...80

Варианты исполнений

Прибор выпускается в двух модификациях: КНТ-05 и КНТ-05А. КНТ-05 работает с напряжениями в диапазоне от 5 В до 250 В, а КНТ-05А - в диапазоне от 5 мВ до 1000 мВ.

Модификация

Относительное значение силы тока, %

Предел допускаемой погрешности измерения относительной разности действующих значений двух токов, %

КНТ-05,
КНТ-05А

От 5 до 200

±(0,01•| Δof|+2•10-4•|Δδ|+5•10-4)

От 1 до 5

±(0,03•| Δof|+5•10-4•|Δδ|+1•10-3)

От 0,2 до 1

±(0,05•| Δof|+1.5•10-3•|Δδ|+5•10-3)

Δof – измеренное значение относительной разности действующих значений двух токов в процентах;
Δδ – измеренное значение разности фаз двух токов в угловых минутах.

Относительное значение силы тока, %

Предел допускаемой абсолютной погрешности измерения абсолютной раз-
ности фаз двух токов, ' (мин)

От 5 до 200

±(0,01•|Δδ|+0,2•|Δof |+0,05 )

От 1 до 5

±(0,03•|Δδ|+0,5•|Δof |+0,1 )

От 0,2 до 1

±(0,05•|Δδ|+1,5•|Δof |+0,5 )

Относительное значение силы тока, %

Предел допускаемой абсолютной погрешности измерения относительного значения силы тока, %

От 0,2 до 200

±(0,01•А +0,02)

А – измеренное относительное значение силы тока в процентах.

Относительное значение силы тока, %

Значение номинального тока, А

Предел допускаемой абсолютной погрешности изме-
рения активной (R) и реактивной (X) составляющих
полного сопротивления (Z), Ом

От 20 до 200

5

±(0,01•Z+0,0002)

От 1 до 20

5

±(0,01•Z+0,0005)

От 20 до 200

1

±(0,01•Z+0,001)

От 1 до 20

1

±(0,01•Z+0,002)

Z – рассчитанное по формуле Z=√(R^2+X^2 ) полное сопротивление, Ом.

Значение частоты тока (напряжения), Гц

Предел допускаемой абсолютной погрешности измерения частоты, Гц

От 48 до 52

±0,1



Действующее значение напряжения, В

Действующее значение напряжения, мВ

Пределы допускаемой абсолютной погрешности измерения относительной разности действующих значений двух напряжений, %

КНТ-05

От 20 до 250



±(0,01•| Δof|+2•10-4•|Δδ|+5•10-4)

От 5 до 20



±(0,03•| Δof|+5•10-4•|Δδ|+2•10-3)

КНТ-05А



от 300 до 1000

±(0,02•| Δof|+4•10-4•|Δδ|+3•10-3)



от 30 до 300

±(0,03•| Δof|+8•10-4•|Δδ|+5•10-3)



от 5 до 30

±(0,05•|Δof|+2•10-3•|Δδ|+1,5•10-2)

Δof – измеренное значение относительной разности действующих значений двух напряжении, %
Δδ – измеренное значение разности фаз двух напряжений в угловых минутах.



Действующее значение напряжения, В

Действующее значение напряжения, мВ

Пределы допускаемой абсолютной погрешности измерения абсолютной разности фаз двух напряжений, ' (мин)

КНТ-05

От 20 до 250



±(0,01•|Δδ|+0,2•|Δof|+0,05)

От 5 до 20



±(0,03•|Δδ|+0,5•|Δof|+0,1)

КНТ-05А



от 300 до 1000

±(0,02•|Δδ|+0,5•|Δof|+0,15)



от 30 до 300

±(0,03•|Δδ|+1•|Δof|+0,3)



от 5 до 30

±(0,05•|Δδ|+3•|Δof|+0,6)

Δof – измеренное значение относительной разности действующих значений двух напряжении, %
Δδ – измеренное значение разности фаз двух напряжений в угловых минутах.



Действующее значение
напряжения, В

Действующее значение напряжения, мВ

Пределы допускаемой абсолютной погрешности измерения действующего значения напряжения

КНТ-05

От 5 до 250



±(0,01•U+0,05), В

КНТ-05А



от 5 до 1000

±(0,01•u+0,5), мВ



U – измеренное действующее значение напряжения в вольтах,
u – измеренное действующее значение напряжения в милливольтах.

КНТ-05

Действующее значение
напряжения, В

Пределы допускаемой абсолютной погрешности измерения активной (G) и
реактивной (B) составляющих полной проводимости (Y) , мСм

От 20 до 250

±(0,01•Y +0,0005)

От 5 до 20

±(0,01•Y +0,001)

Стандартный комплект поставки

Наименование

Обозначение

Прибор сравнения

КНТ-05

Кабель для подключения к питающей сети

-

Руководство по эксплуатации

ТМЕ 007.2.728.000 РЭ

Методика поверки

ГСИ. Прибор сравнения КНТ-05. Методика поверки. № МП 78-262-2007

Формуляр

ТМЕ 007.2.728.000 ФО

Упаковка

-
