КНТ-03 прибор сравнения

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Приборы сравнения КНТ-03 предназначены для определения по ГОСТ 8.217-2003 дифференциальным способом погрешностей трансформаторов тока частоты 50 Гц класса точности 0.01 и менее точных с вторичными номинальными токами 1 А и 5 А, а также для определения по ГОСТ 8.216-88 дифференциальным способом погрешностей трансформаторов напряжения частотой 50 Гц класса точности 0.01 и менее точных с вторичными номинальными напряжениями от 30 В до 160 В.

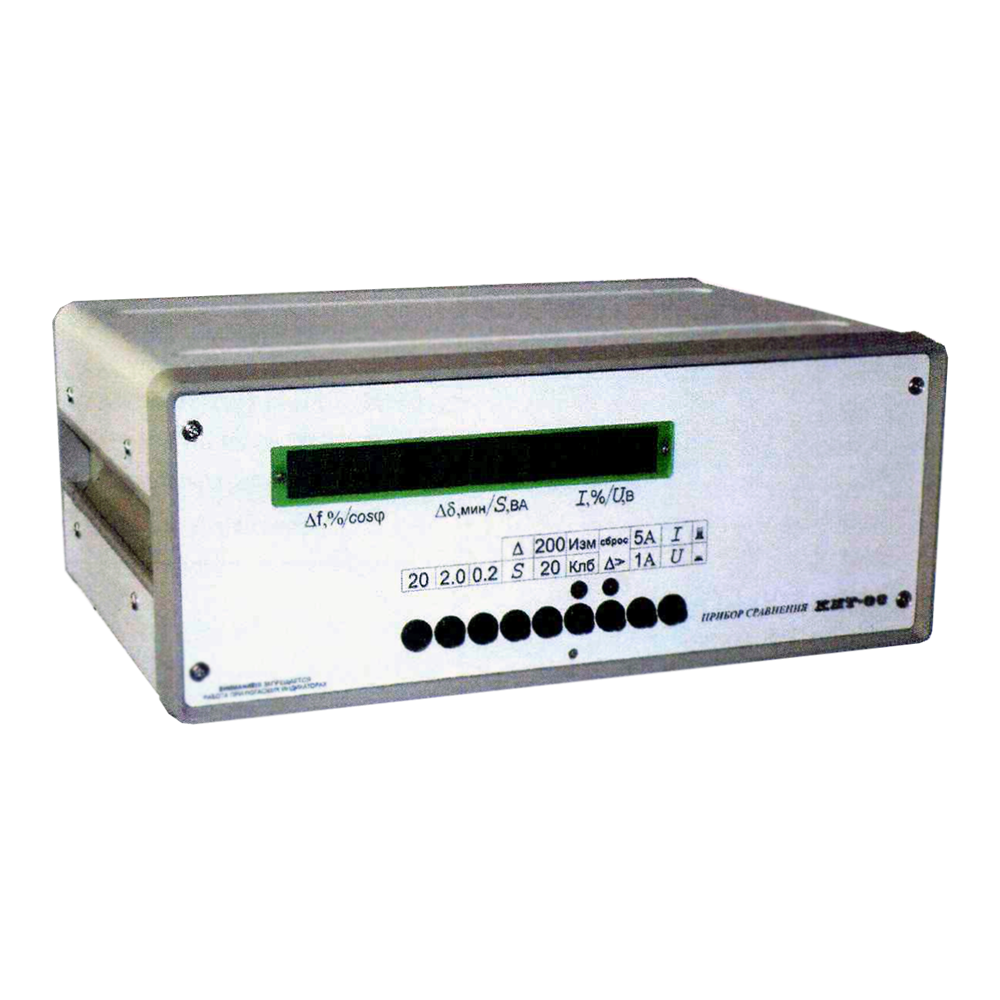

Приборы сравнения КНТ-03 собраны в прямоугольном металлическом корпусе настольного типа. На передней панели прибора размещены устройство индикации и клавиши управления. На задней панели прибора размещены клеммы для подключения поверяемого и эталонного трансформаторов, нагрузочного устройства, а также разъем для подключения питающей сети.

Характеристики прибора сравнения КНТ-03

Наименование характеристики

Значение характеристики

Предел допускаемой приведенной погрешности измерения относительного значения вторичного тока от 1/2 предела



Предел измерения относительного значения вторичного тока, %

19.99
199.9

±1,5
±1,5

Предел допускаемой приведенной погрешности измерения значения вторичного напряжения от 1/2 предела измерения , %



Предел измерения значения вторичного напряжения, В

19.99
199.9

± 1,5
± 1,5

Пределы допускаемой абсолютной погрешности измерения токовой погрешности* (погрешности напряжения) поверяемого трансформатора, %



Предел измерения токовой погрешности (погрешности напряжения), %



±0.1999
±1.999
±19.99




± (0.001 +0.03хА)
± (0.01 +0.03хА)
± ( 0.1 +0.05хА)
где А - значение
измеряемой
погрешности

Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, мин



Предел измерения угловой погрешности, мин

±19.99
±199.9
±1999




±(0.1 +0.03хА)
±(1 +0.03хА)
± (10 +0.05хА)
где А - значение
измеряемой
погрешности

Пределы допускаемой абсолютной погрешности измерения полной мощности вторичной нагрузки поверяемого трансформатора, В*А



Предел измерения полной мощности, В*А

1.999
19.99
199.9




± (0.003 +0.03хА)
± (0.03 +0.03хА)
± (0.3 +0.03хА)
где А - значение
измеряемой
мощности

Предел допускаемой абсолютной погрешности измерения коэффициента мощности вторичной нагрузки поверяемого трансформатора при значении измеряемой мощности более 0.1 от предела измерения



Предел измерения коэффициента мощности

1.00

± 0.02

Потребляемая мощность, В*А, не более

25

Габаритные размеры, мм, не более

400х200х300

Масса, кг, не более

10

Условия эксплуатации

Температура окружающего воздуха, оС

10…35

Относительная влажность воздуха, %

30...80

Эксплуатационные характеристики

Наработка на отказ, час, не менее

5000

*) - прибор измеряет относительную разность вторичных токов (напряжений) эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73 Трансформаторы тока и напряжения. Термины и определения.

Примечание: пределы допускаемых погрешностей измерения погрешностей (токовой, напряжения и угловой), полной мощности и коэффициента мощности указаны для диапазона относительного значения вторичного тока от 20 до 120 % и диапазона значения вторичного напряжения от 20 до 120 В. В диапазоне токов от 5 до 20 % и напряжений от 5 до 20 В пределы допускаемых погрешностей увеличиваются в 2 раза. В диапазоне токов от 1 до 5 % и напряжений от 1 до 5 В пределы допускаемых погрешностей увеличиваются в 3 раза.

Стандартный комплект поставки

Наименование

Обозначение

Прибор сравнения
КНТ-03

ТМЕ 005.2.728.000

Кабель для подключения к питающей сети

ТМЕ 005.6.701.000

Руководство по эксплуатации

ТМЕ 005.2.728.000 РЭ

Методика поверки

ГСИ. Прибор сравнения КНТ-03. Методика поверки. № МП 70-262-2002

Формуляр

ТМЕ 005.2.728.000 ФО

Упаковка

ТМЕ 005.6.883.000
