ТТИ-200 трансформатор тока измерительный лабораторный

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Лабораторный измерительный трансформатор ТТИ-200 предназначен для использования в цепях переменного тока промышленной частоты 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока с первичными номинальными токами от 2 кА до 30 кА по ГОСТ 8.217 в качестве рабочего эталона 1-ого разряда по ГОСТ 8.550.

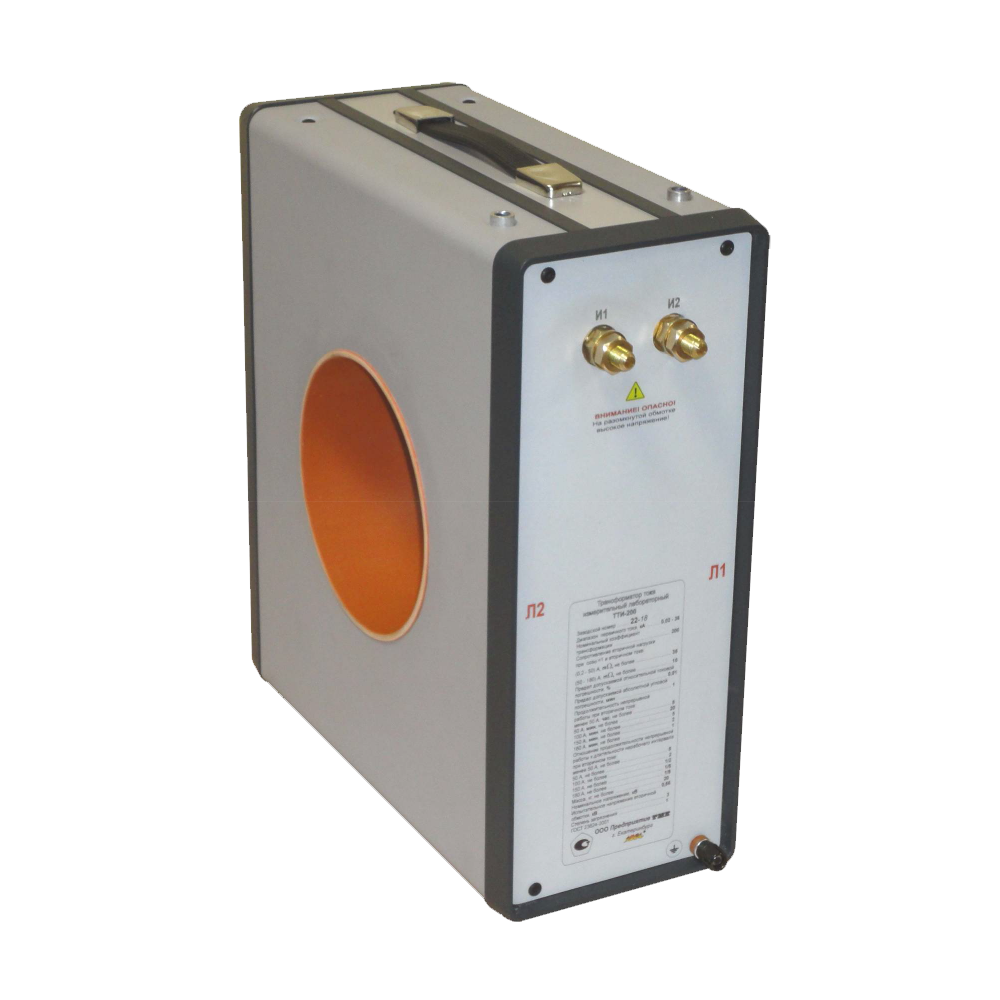

Измерительный трансформатор тока ТТИ-200 конструктивно представляет собой кольцевой магнитопровод, изготовленный из аморфной стали, с расположенной на нем вторичной обмоткой. Магнитопровод помещен в металлический корпус. На боковой части корпуса расположены клеммы выводов вторичной обмотки. В центральной части находится отверстие, предназначенное для размещения временной обмотки для первичных токов. На боковой части корпуса расположен зажим для подключения защитного заземления. На верхней части корпуса расположена ручка для переноски трансформатора.

Характеристики трансформатора тока ТТИ-200

Параметры

Значения

Номинальное напряжение, кВ

0,66

Диапазон первичного тока, кА

0,02-36

Номинальный коэффициент трансформации

200

Предел допускаемой относительной токовой погрешности, %

±0,01

Предел допускаемой абсолютной угловой погрешности, минут

±1

Сопротивление вторичной нагрузки при cos ф = 1 и вторичном токе:
   (0,1 ÷ 50) А, мОм, не более
   (50 ÷ 180) А, мОм, не более


35
10

Номинальная частота, Гц

50

Габаритные размеры, мм, не более

200x400x400

Масса, кг, не более

20

Условия эксплуатации

Температура окружающего воздуха

10...35°С

Относительная влажность воздуха

30...80%

Эксплуатационные характеристики

Наработка на отказ в рабочих условиях применения

не менее 50000 час.

Срок службы

не менее 25 лет

Стандартный комплект поставки

Наименование

Обозначение

Трансформатор тока измери­тельный лабораторный ТТИ-200

ТТИ-200

Кабель

ТМЕ 006.6.701.00

Руководство по эксплуатации

ТМЕ 006.4.728.000 РЭ

Формуляр

ТМЕ 006.4.728.000 ФО

Методика поверки

ГСИ. Трансформаторы тока измерительные лаборатор­ные ТТИ-200. Методика поверки. МП  46-262-2007

Упаковка

-
