КТ-01 прибор сравнения

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Прибор сравнения КТ-01 предназначен для определения по ГОСТ 8.217-2003 дифференциально-нулевым способом погрешностей трансформаторов тока промышленной частоты 50 Гц класса точности 0.01 и менее точных с вторичными номинальными токами 1 А и 5 А (с использованием образцового трансформатора тока).

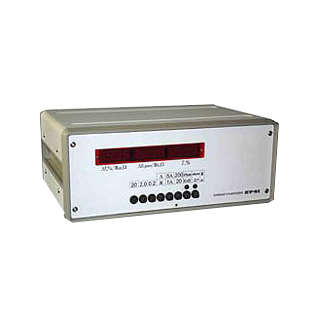

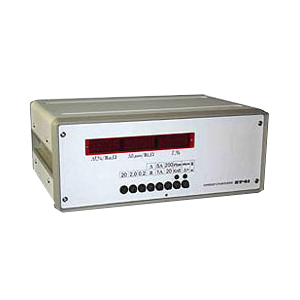

Прибор сравнения КТ-01 собран в прямоугольном металлическом корпусе настольного типа. На передней панели прибора размещены устройство индикации и клавиши управления. На задней панели прибора размещены клеммы для подключения поверяемого и образцового трансформаторов, нагрузочного сопротивления, а также разъем для подключения питающей сети.

Характеристики прибора сравнения КТ-01

Параметры

Значения

Предел измерения относительного значения вторичного тока, %

Предел допускаемой приведенной погрешности измерения относительного значения вторичного тока не превышает от 1/2 предела измерения,%

20

200

±1.5

±1.5

Предел измерения абсолютной токовой погрешности, %

Предел допускаемой абсолютной погрешности прибора, %

0.2

2.0

20

±(0.001 ±0.03xА*)

±(0.01 ±0.03хА)

±(0.1 ±0.05хА)

Предел измерения абсолютной угловой погрешности, мин

Предел допускаемой абсолютной погрешности прибора, мин

20

200

2000

±(0.1±0.05хА)

±(1±0.05хА)

±(10 ±0.1хА)

Пределы допускаемых погрешностей (токовой и угловой) указаны для диапазона относительного значения вторичного тока от 20 до 120%. В диапазоне токов от 5 до 20 % предел допускаемой погрешности увеличивается в 2 раза. В диапазоне токов от 1 до 5 % предел допускаемой погрешности увеличивается в 3 раза.

Предел измерения абсолютной погрешности сопротивления нагрузки, Ом

Предел допускаемой абсолютной погрешности прибора, Ом

2,0

20

200

±(0.003±0.03хА)

±(0.03±0.03хА)

±(0.5±0.03xА)

Пределы допускаемых погрешностей указаны для диапазона относительного значения вторичного тока от 20 до 120%. В диапазоне токов от 5 до 20 % предел допускаемой погрешности увеличивается в 2 раза.

Мощность потребления, ВА, не более

25

Габаритные размеры, мм, не более

350х150х400

Масса, кг, не более

10

Условия эксплуатации

Температура окружающего воздуха, оС

10…35

Относительная влажность воздуха, %

30...80

Эксплуатационные характеристики

Наработка на отказ, час, не менее

5000

Стандартный комплект поставки

Наименование

Обозначение

Прибор сравнения КТ-01

ТМЕ 003.2.728.000 БПС

Кабель для подключения к питающей сети

ТМЕ 003.6.701.000 КПС

Руководство по эксплуатации

ТМЕ 003.2.728.000 РЭ

Методика поверки

ГСИ. Прибор сравнения "КТ-01". Методика поверки. МП-8-262-99

Формуляр

ТМЕ 003.2.728.000 ФО

Упаковка

ТМЕ 003.6.883.000 УПС
