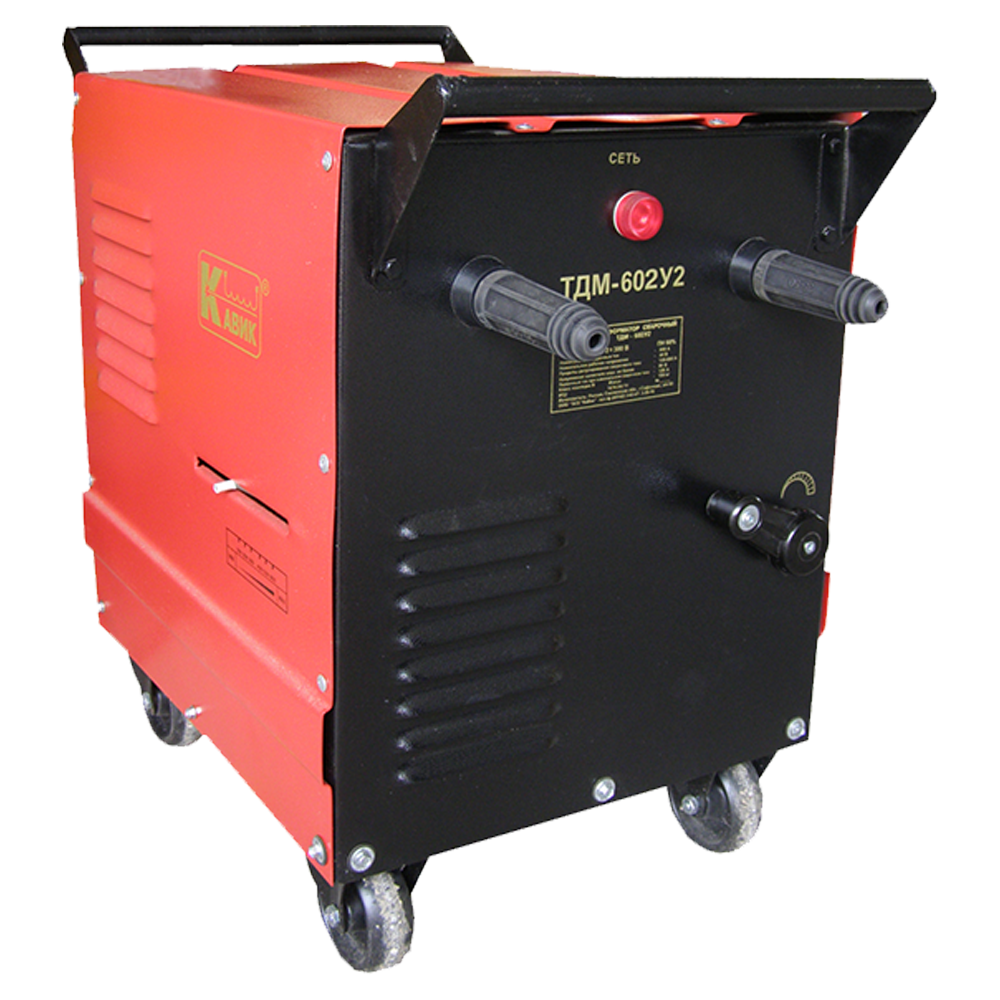

ТДМ-602(Al) трансформатор сварочный

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 26 422,80 руб.

Описание

Сварочный трансформатор ТДМ-602(Al) предназначен для питания одного сварочного поста переменным током, частотой 50 Гц, при ручной дуговой сварке (резке или наплавке) покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей.

Трансформатор ТДМ-602(Al) представляют собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию требуемого для процесса дуговой сварки напряжения, создающую необходимую падающую характеристику и обеспечивающую плавное регулирование сварочного тока в требуемых пределах.

Предусмотрено использование штучных сварочных электродов диаметром 2...6 мм всех марок.

Характеристики сварочного трансформатора ТДМ-602(Al)

Наименование Значение
Напряжение питания сети 380 В, 50 Гц
Количество фаз 2
Номинальный сварочный ток трансформатора, не менее 600 А
Номинальное рабочее напряжение, не менее 44 В
Номинальный режим работы ПН 60%
Напряжение холостого хода (min-max) 70-80 В
Пределы регулирования сварочного тока (min-max) 120-600 А
Максимально потребляемый из сети ток, А 120 А
Мощность потребления, не более 45,6 кВА
Мощность выходная при сварке 26,4 кВА
Способ регулирования сварочного тока Механический плавный
Климатическое исполнение и категория размещения У2
Габаритные размеры 400x620x520 мм
Масса 150 кг

Структура обозначения, пример заказа

ТДМ
602
Al
У2

Климатическое исполнение

Материал обмоток: Al - алюминий

Номинальный сварочный ток трансформатора, А

Тип трансформатора

Стандартный комплект поставки

  • ТДМ-602(Al) трансформатор сварочный.
  • Паспорт.
