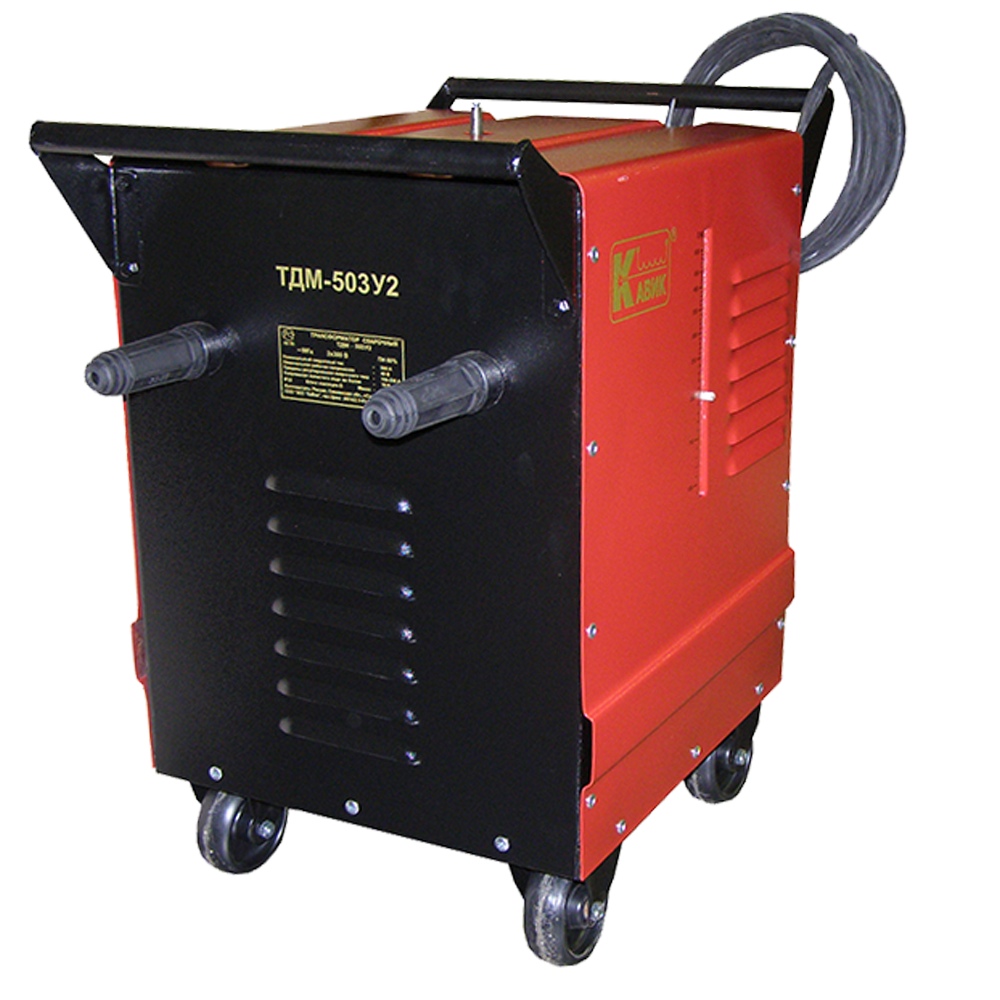

ТДМ-503(Al) трансформатор сварочный

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Сварочный трансформатор ТДМ-503(Al) предназначен для питания одного сварочного поста переменным током, частотой 50 Гц, при ручной дуговой сварке (резке или наплавке) покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей.

Трансформатор ТДМ-503(Al) представляют собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию требуемого для процесса дуговой сварки напряжения, создающую необходимую падающую характеристику и обеспечивающую плавное регулирование сварочного тока в требуемых пределах.

Предусмотрено использование штучных сварочных электродов диаметром 2...6 мм всех марок.

Характеристики сварочного трансформатора ТДМ-503(Al)

Наименование Значение
Напряжение питания сети 380 В, 50 Гц
Количество фаз 2
Номинальный сварочный ток трансформатора, не менее 500 А
Номинальное рабочее напряжение, не менее 40 В
Номинальный режим работы ПН 60%
Напряжение холостого хода (min-max) 60-70 В
Пределы регулирования сварочного тока (min-max) 100-500 А
Максимально потребляемый из сети ток, А 90 А
Мощность потребления, не более 34,2 кВА
Мощность выходная при сварке 20 кВА
Способ регулирования сварочного тока Механический плавный
Климатическое исполнение и категория размещения У2
Габаритные размеры 380x570x620 мм
Масса 95 кг

Структура обозначения, пример заказа

ТДМ
503
Al
У2

Климатическое исполнение

Материал обмоток: Al - алюминий

Номинальный сварочный ток трансформатора, А

Тип трансформатора

Стандартный комплект поставки

  • ТДМ-503(Al) трансформатор сварочный.
  • Паспорт.
