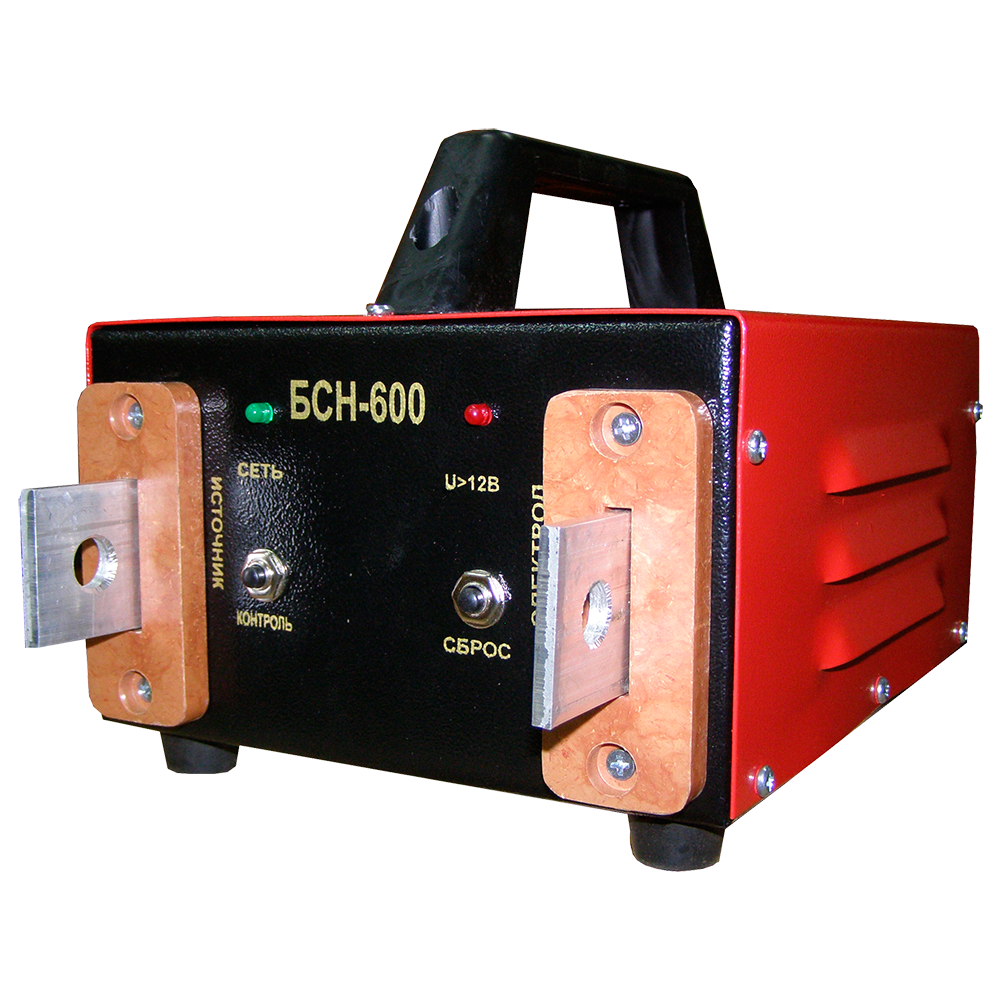

БСН-600 блок снижения напряжения
Тип трансформатора: Сварочный
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Блок снижения напряжения холостого хода БСН-600 используется в процессе работ со сварочными источниками (трансформаторами и выпрямителями). Предназначен для создания безопасных условий труда при проведении сварочных работ с использованием сварочных источников на номинальный ток до 700 А. Является вспомогательным средством защиты от поражения сварщика напряжением холостого хода в процессе замены электрода и применяется в соответствии с ГОСТ 12.3.003-86. Особенно актуален аппарат при проведении электросварочных работ внутри металлических емкостей, в колодцах, туннелях, на понтонах, в котлах, в отсеках судов и т.п.
ВНИМАНИЕ! Блок БСН-600 не может быть использован в качестве единственного средства защиты.
Работоспособность блока обеспечивается при колебаниях напряжения питающей сети -10...+5% от номинального.
Блок снижения напряжения БСН-400 обеспечивает:
- Замыкание силовой цепи блока, при замыкании сварочной цепи активным сопротивлением, верхнее значение которого находится в диапазоне от 200 Ом до 400 Ом.
- Замкнутое состояние силовой цепи блока при протекании в сварочной цепи (в дуговом промежутке) сварочного тока, значение которого находится в диапазоне 50-700 А.
- Замкнутое состояние силовой цепи блока в течение времени выдержки не более 1 с после прекращения протекания сварочного тока в ней.
- Размыкание силовой цепи после отработки времени выдержки (не более 1 с) с появлением дежурного напряжения на электрододержателе до величины (8,5-12) В.
- Поддержание дежурного (сниженного) напряжения на электрододержателе при сопротивлении в сварочной цепи (дугового промежутка) более 400 Ом.
- Сниженное напряжение на электрододержателе в случае выхода из строя любого элемента схемы.
- Срабатывание защиты при неправильном подключении.
- Срабатывание резервной защиты с выдержкой времени (1,24-1,45) с при выходе из строя элементов схемы блока.
Условия эксплуатации:
- Установка блока: в закрытом помещении или под навесом.
- Температура окружающей среды: -40(233)...+40°С (313 К).
- Относительная влажность: не более 80% при +20°С (293 К).
|
Напряжение питающей сети блока управления, В |
2х380 или 1х220 |
|
Частота питающей сети, Гц |
50 |
|
Дежурное напряжение (сниженное напряжение), В не более |
10 |
|
Время срабатывания блока с подачей сварочного напряжения между электрододержателем и свариваемым изделия, с, не более |
0,06 |
|
Время задержки перед появлением дежурного напряжения, с, не более |
1 |
|
Номинальный сварочный ток, А |
700 |
|
Номинальный режим работы (ПН) при цикле 5 мин и номинальном сварочном токе, % |
35 |
|
Диапазон сварочного тока, А |
50-700 |
|
Род сварочного тока |
Переменный или постоянный |
|
Климатическое исполнение |
У2 |
|
Масса, кг |
4,5 |
Стандартный комплект поставки
- Блок снижения напряжения БСН-600.
- Паспорт.
Скачать документацию
