БСН-400 блок снижения напряжения
Тип трансформатора: Сварочный
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Блок снижения напряжения БСН-400 является средством защиты от поражения сварщика напряжением холостого хода в процессе замены электрода. Используется при проведении электросварочных работ внутри металлических ёмкостей, в колодцах, туннелях, на понтонах, в котлах, в отсеках судов.
ВНИМАНИЕ! Блок БСН-400 используется только в качестве ВСПОМОГАТЕЛЬНОГО средства защиты.
Работоспособность блока обеспечивается при колебаниях напряжения питающей сети -10...+5% от номинального.

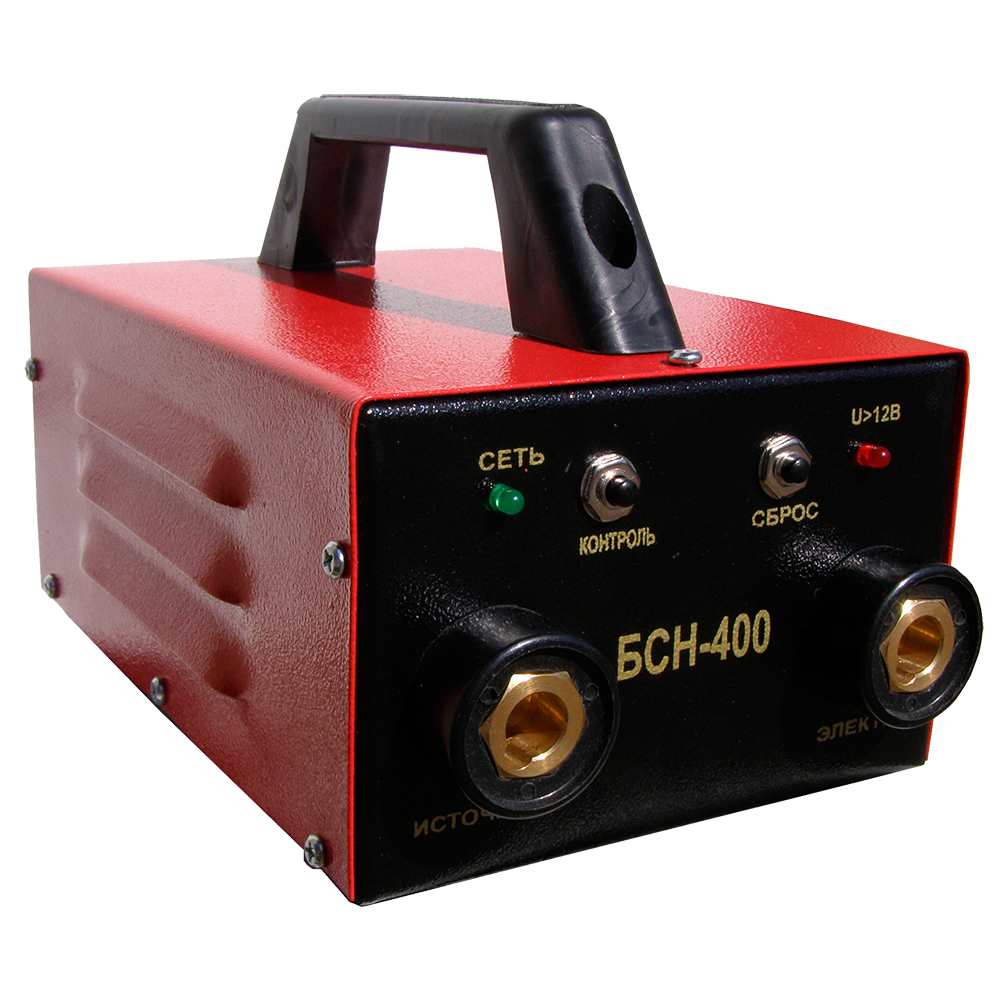

Блок снижения напряжения БСН-400 состоит из следующих составных частей: контактора, трансформатора питания, схемы управления, сигнальных ламп, кнопок контроля функционирования блока «Контроль» и «Сброс». На лицевой панели расположены кнопки для оперативной проверки функционирования, а также арматура световой сигнализации. В верхней части имеется ручка для переноски блока. В нижней части корпуса блока расположены разъемы для подключения кабелей, соединяющих блок со сварочным источником («Источник») и электрододержателем («Электрод»).
Условия эксплуатации:
- Установка блока: в закрытом помещении или под навесом.
- Температура окружающей среды: -40(233)...+40°С (313 К).
- Относительная влажность: не более 80% при +20°С (293 К).
|
Напряжение питающей сети блока управления, В |
2х380 или 1х220 |
|
Частота питающей сети, Гц |
50 |
|
Дежурное напряжение (сниженное напряжение), В не более |
10 |
|
Время срабатывания блока с подачей сварочного напряжения между электрододержателем и свариваемым изделия, с, не более |
0,06 |
|
Время задержки перед появлением дежурного напряжения, с, не более |
1 |
|
Номинальный сварочный ток, А |
500 |
|
Номинальный режим работы (ПН) при цикле 5 мин и номинальном сварочном токе, % |
35 |
|
Диапазон сварочного тока, А |
50-500 |
|
Род сварочного тока |
Переменный или постоянный |
|
Климатическое исполнение |
У2 |
|
Масса, кг |
3,8 |
Стандартный комплект поставки
- Блок снижения напряжения БСН-400.
- Паспорт.
Скачать документацию
