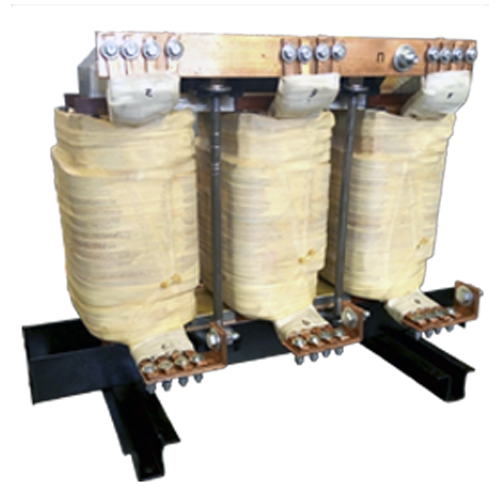

ТСП, ТСЗП трансформаторы силовые преобразовательные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 40,0 кВА, 63,0 кВА, 85,0 кВА, 100,0 кВА, 180,0 кВА, 225,0 кВА

Материал обмотки: Алюминиевая, Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТСП (незащищенное исполнение IP00) и ТСЗП (исполнение с защитным кожухом IP20, IP21) предназначены для питания преобразователей, для преобразования 380 В переменного трехфазного напряжения сети в другое повышенное или пониженное переменное трехфазное напряжение.

Области применения:
  • Тиристорные возбудители синхронных двигателей.
  • Питание управляемых выпрямителей для питания гальванических установок.
  • Выпрямительные установки тяговых подстанций железных дорог и городского транспорта.
  • Устройства зарядки аккумуляторов.
В зависимости от назначения силовые трансформаторы ТСП, ТСЗП изготавливаются с различной перегрузочной способностью по вторичному току в соответствии с ГОСТ 16772-77. В частности, трансформаторы, предназначенные для питания устройств управления синхронных машин (тиристорных возбудителей), допускают в режиме форсировочного возбуждения перегрузку по выходному току до 200% от номинального значения в течение 50 сек с цикличностью 2 раза в сутки.

Изделия предназначены для подключения только к промышленным сетям. Подключение к сетям бытовых помещений не допускается. Класс нагревостойкости изоляции - «F».

Трансформаторы специального назначения ТСП, ТСЗП предназначены для работы в продолжительном режиме.

Технические характеристики

Напряжение первичной обмотки 380 В
Напряжение вторичной обмотки 24 В, 36 В, 42 В, 127 В, 220 В, 380 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2
Исполнение по степени защиты IP00, IP20, IP21
Габаритные размеры От 545 х 680 х 410 мм
Вес От 231 кг

Структура обозначения, пример заказа

ТСЗП
100
380
220
Al

Материал обмоток: Al - алюминий; Cu - медь

Номинальное напряжение вторичной обмотки, В

Номинальное напряжение первичной обмотки, В

Номинальная мощность, кВА

Тип трансформатора: ТСП, ТСЗП

Варианты исполнений

Обозначение

Номинальное напряжение первичной обмотки, В

Выходное
напряжение, В

Номинальная мощность, кВА

Габаритные размеры, мм

Масса, кг

ТСЗП-40 (51,2)*

380

24; 36; 42; 127; 220; 380

51,0

545х680х410

231

ТСЗП-63 (74)*

24; 36; 42; 127

74,0





ТСЗП-85 (98)*

24; 36; 42; 127; 220; 380

98,0

690х760х505

360

ТСЗП-100

36; 42; 127; 220; 380

100,0





ТСЗП-180

36; 42; 127; 220; 380

180,0





ТСЗП-225

36; 42; 127; 220; 380

225,0





* - Типовая (Номинальная) мощность.

Стандартный комплект поставки

  • Трансформатор ТСЗП (ТСП).
  • Паспорт.
