КТПТО комплектные трансформаторные подстанции для термообработки бетона и грунта

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 80,0 кВА, 100,0 кВА

Материал обмотки: Алюминиевая, Медная

Тип изоляции: Масло

Цена (без учета НДС): 132987,00-148236,00 руб.

Описание

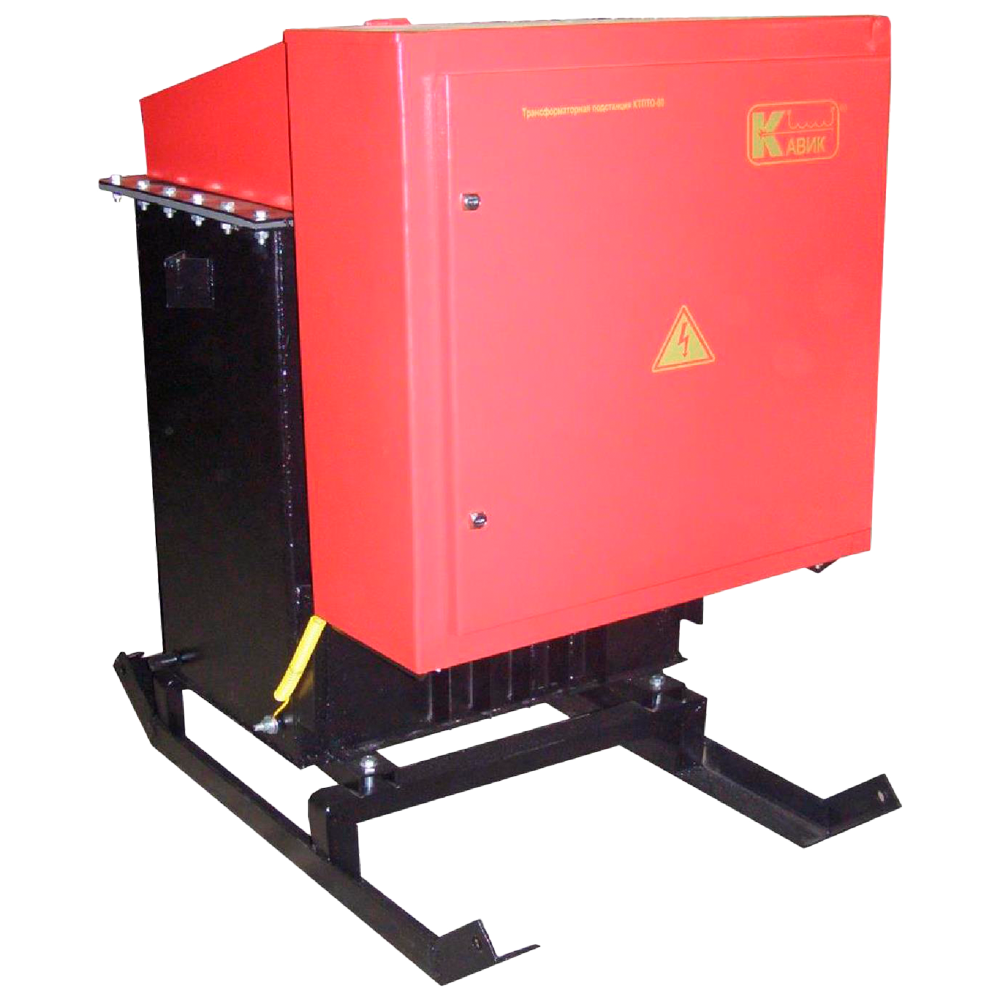

Трансформаторные подстанции КТПТО-80, -100 и КТПТО-80А, -100А (с автоматической схемой управления) предназначены для электропрогрева бетона и грунта.

Трансформаторы КТПТО рассчитаны на длительную беспрерывную работу при температурах до -40ºС.

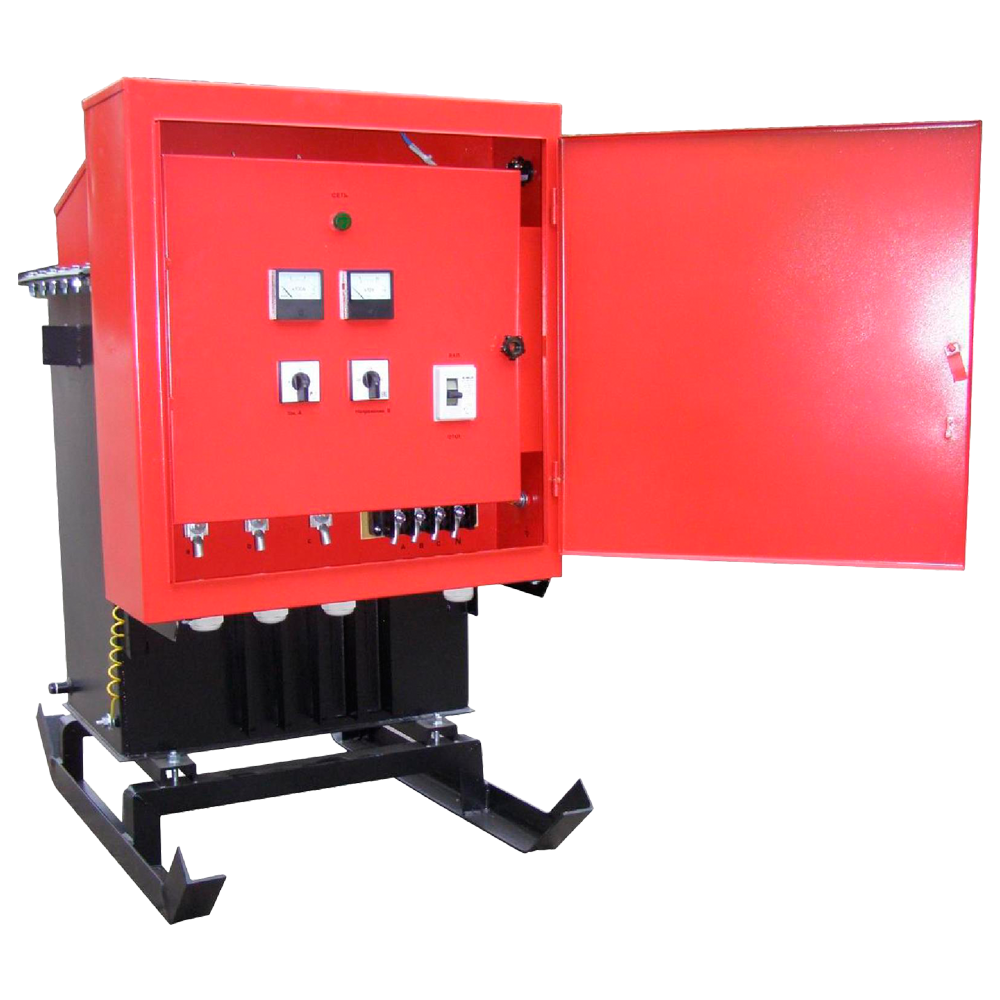

Станции прогрева бетона КТПО-80 и 100 состоят из:

  • Шкафа управления.
  • Силового трансформатора с кожухом.
  • Салазок.

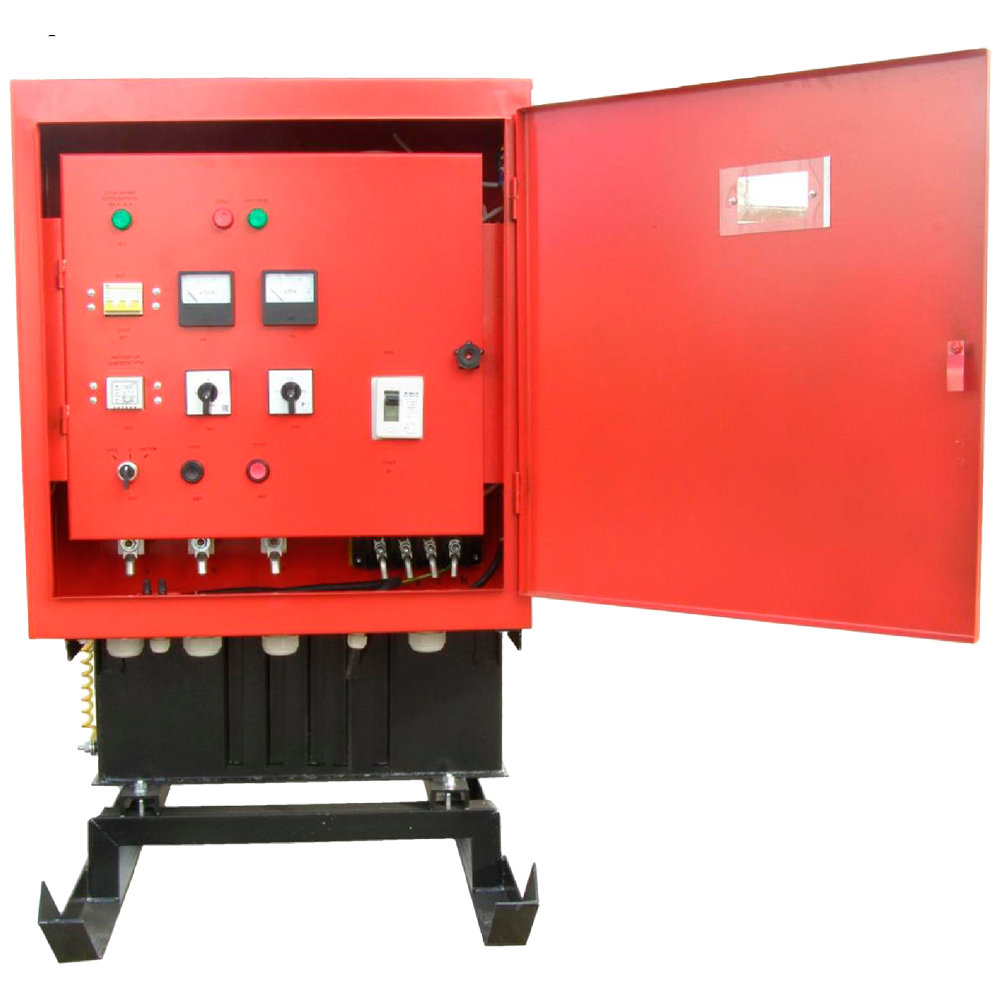

КТПО-80А и 100А с автоматической схемой управления дополнительно комплектуется:

  • Терморегулятором электронным АРТ-18.
  • Датчиком измерения температуры KTY  81-110 (по проводу 1,5 м).
  • Пускателем ПМ-16.
  • Концевым выключателем для блокировки питания.
  • Клеммами для подключения термодатчика.
  • Трехполюсным автоматом 25 А с розеткой для подключения стороннего потребителя.
  • Кнопкой аварийного отключения.

Составные части трансформаторов специального назначения КТПТО соединены между собой болтовыми креплениями. Шкаф управления и силовой трансформатор установлены на салазках, которые служат для передвижения по строительной площадке. На крышке прибора установлен кожух для защиты обслуживающего персонала от случайных прикосновений к токоведущим частям.

Подстанция оснащается трехфазным трехобмоточным трансформатором типа ТМТО-80-У1 с естественным масляным охлаждением.

Переключение ступеней напряжения осуществляется только при отключенном трансформаторе, с помощью переключателя, рукоятка которого находится на открывающейся крышке трансформатора.

Технические характеристики

Напряжение первичной обмотки 380 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У1
Габаритные размеры 1150х820х1300 мм
Вес 710 кг, 725 кг

Структура обозначения, пример заказа

КТПТО
100
А

А - с автоматической схемой управления

Номинальная мощность: 80 кВА, 100 кВА

Тип прибора

Варианты исполнений

Наименование

КТПТО-80

КТПТО-80А*

КТПТО-100

КТПТО-100А*

Номинальная мощность, кВА

80

100

Номинальное напряжение на стороне ВН (высшего напряжения), В

3x380

Частота питающей сети Гц

50

Ступени напряжения на холостом ходу на стороне НН (низкого напряжения), В

55, 65, 75, 85, 95

Ток на стороне НН (низкого напряжения) при напряжении 55-65-75 В, А

580

750

Ток на стороне НН (низкого напряжения) при напряжении 85 В, А

530

680

Ток на стороне НН (низкого напряжения) при напряжении 95 В, А

487

608

Номинальный ток ВН, А

121,7

152

Класс изоляции

В

Габаритные размеры, мм

1150х820х1300

Масса масла, кг

140

Масса, не более, кг

710

725

*А - с автоматической схемой управления.

Стандартный комплект поставки

  • КТПТО комплектная трансформаторная подстанция для термообработки бетона и грунта.
  • Паспорт.
