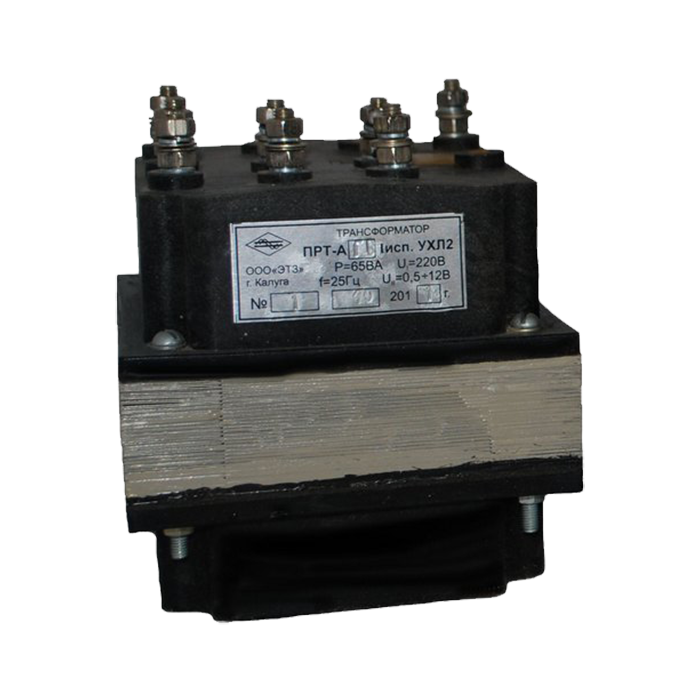

ПРТ-А трансформаторы путевые релейные автоблокировочные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,065 кВА

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы специального назначения ПРТ-А относятся к релейным путевым автоблокировочным устройствам, применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частотой 25 и 30 Гц.

Условия эксплуатации автоблокировочных трансформаторов ПРТ-А:

  • Высота над уровнем моря: не более 1000 м.
  • Температура окружающего воздуха: -40...+40°С.
  • Относительная влажность воздуха: до 80% при температуре 20°С.
  • Окружающая среда: невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих  металлы и изоляцию, не насыщенная токопроводящей пылью.
  • Установка: в металлических шкафах или помещениях закрытого типа.
  • Охлаждение: естественное воздушное.

Технические характеристики

Напряжение первичной обмотки 110 В, 220 В
Напряжение вторичной обмотки 12 В
Номинальная частота 25 Гц, 30 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Габаритные размеры 145х125х144 мм
Вес 4,5...5,35 кг

Структура обозначения, пример заказа

ПРТ
А
II
220
УХЛ2

Климатическое исполнение и категория размещения

Номинальное напряжение первичной обмотки, В

Порядковый номер: I или II

Исполнение:
А - общепромышленное
АП - общепромышленное пожаробезопасное
АГ - общепромышленное герметизированное
АГВ - общепромышленное с улучшенной герметизацией

Путевой релейный трансформатор

Варианты исполнений

Модель

Исполнение

Мощность, кВа

Номинальные напряжения обмоток, В

Частота, Гц

Масса, кг

Первичной ВН

Вторичной НН

ПРТ-А I исп.

Общепромышленное

0,065

220

12,0

25/30

4,5

ПРТ-А II исп.

0,065

220; 110

12,0

25/30

4,8

ПРТ-АП I исп.

Пожаробезопасное

0,065

220

12,0

25/30

4,85

ПРТ-АП II исп.

0,065

220; 110

12,0

25/30

4,85

ПРТ- АГ I исп.

Герметизированное

0,065

220

12,0

25/30

5,35

ПРТ- АГ II исп.

0,065

220; 110

12,0

25/30

5,35

ПРТ-АГВ I исп.

С улучшенной герметизацией

0,065

220

12,0

25/30

4,5

ПРТ-АГВ II исп.

0,065

220; 110

12,0

25/30

4,8

Стандартный комплект поставки

  • Трансформатор путевой релейный автоблокировочный ПРТ-А.
  • Паспорт.



Чтобы правильно подобрать путевые трансформаторы ПРТ-А, узнать стоимость ПРТ-А, купить трансформаторы ПРТ-А, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
