ПОБС трансформаторы сухие путевые броневые автоблокировочные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,3 кВА

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы силовые сухие броневые автоблокировочные типа ПОБС предназначены для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частотой 50/60 Гц на железных дорогах. Гарантийный срок - 3 года (1,5 года для поставок на экспорт).

Конструкция ПОСБ

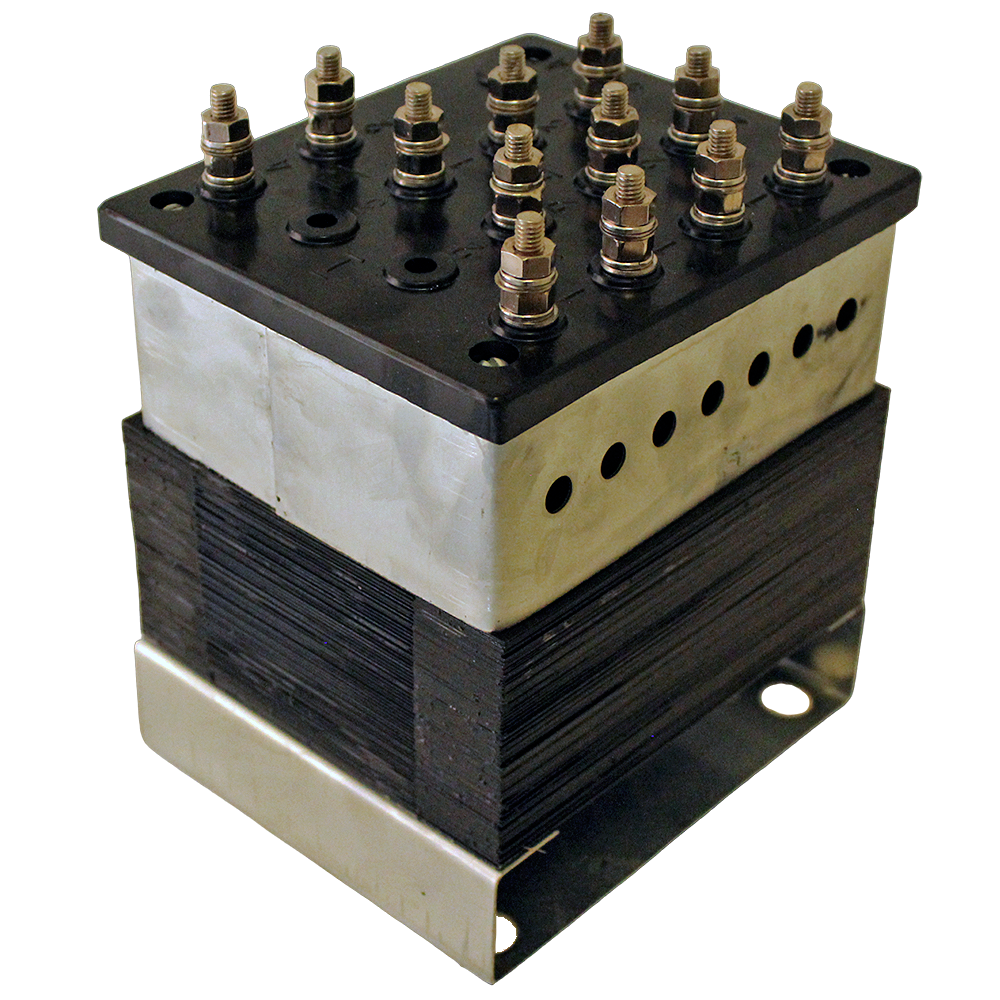

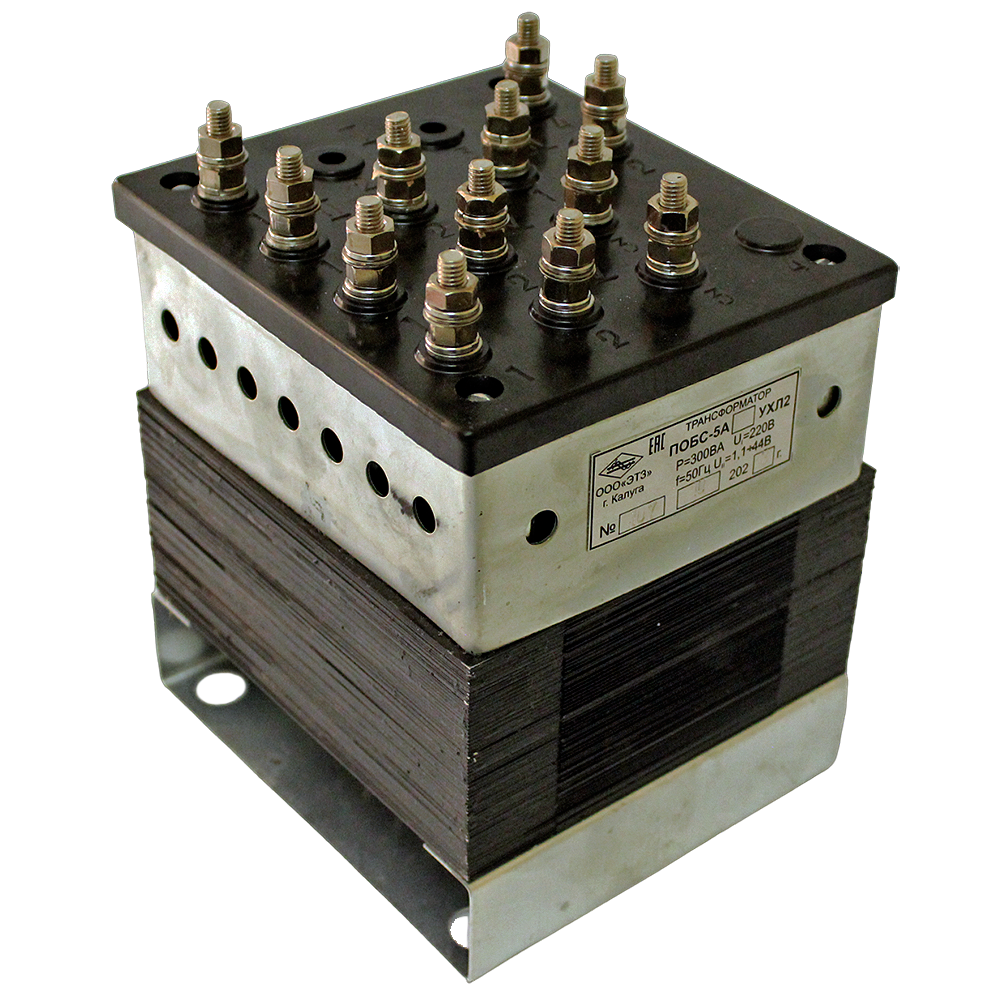

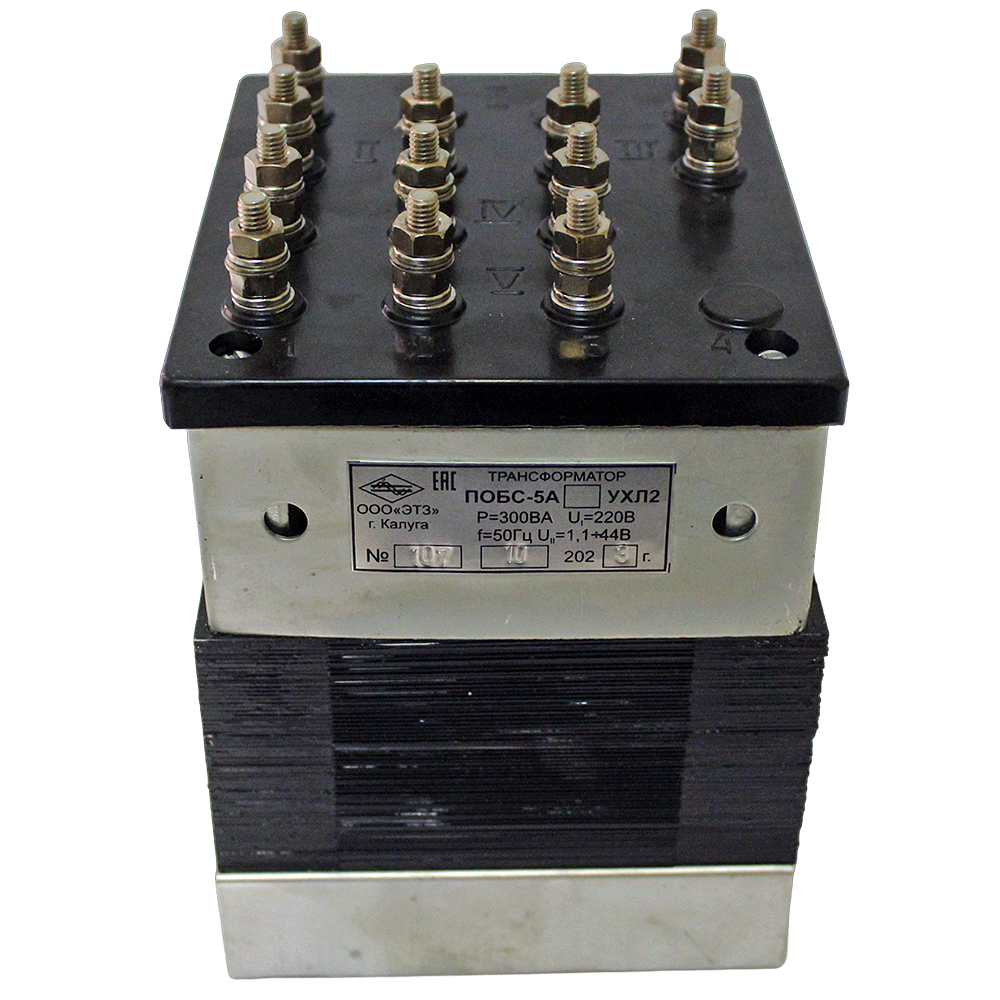

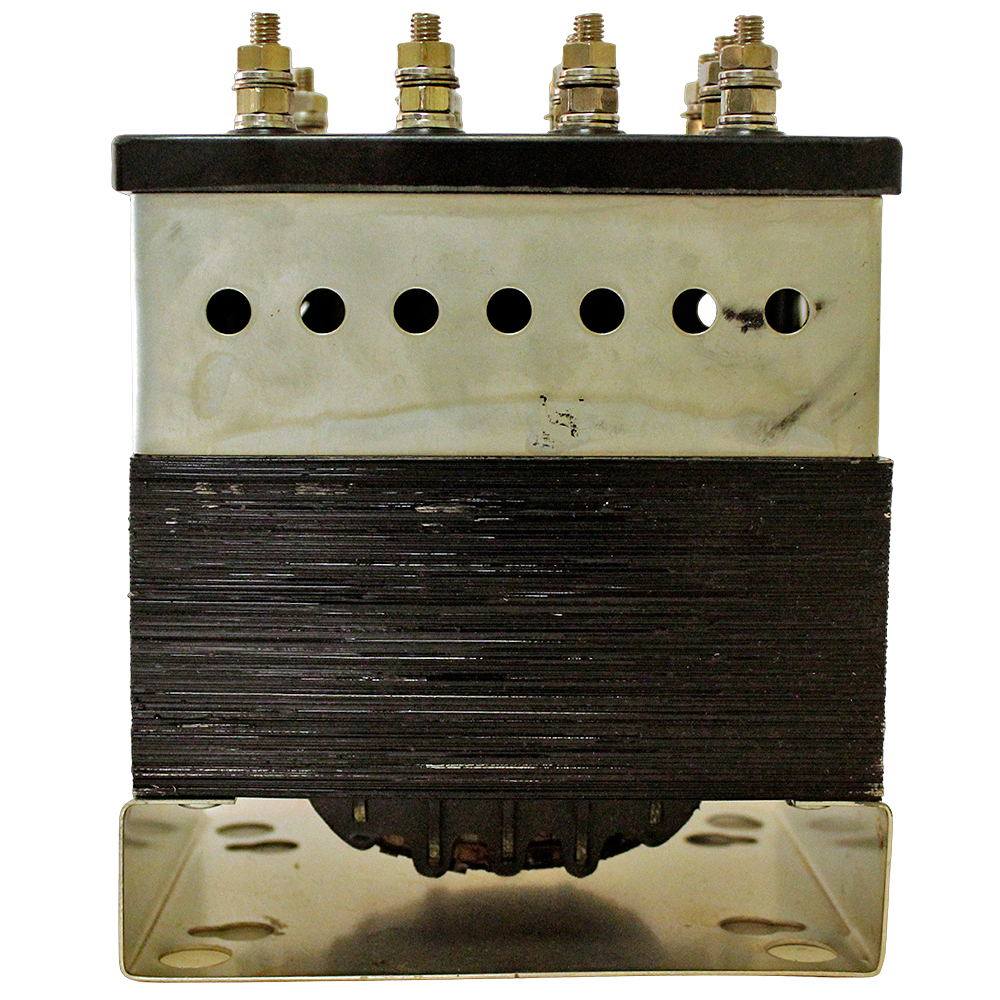

Магнитопроводы трансформаторов ПОБС шихтованные, собраны из Ш-образных замыкающих пластин из электротехнической стали. Пакеты пластин стянуты винтами. Обмотки слоевые трансформатора ПОБС выполняются из обмоточного медного провода круглого сечения. Выводные концы обмоток присоединяются к контактным болтам на пластмассовых панелях. К этим же болтам присоединяются питающая сеть и вторичные цепи.

Условия эксплуатации автоблокировочных трансформаторов ПОБС:

  • Высота над уровнем моря: не более 1000 м.
  • Температура окружающего воздуха: -40...+40°С.
  • Относительная влажность воздуха: до 80% при температуре 20°С.
  • Окружающая среда: невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
  • Установка: в металлических шкафах или помещениях закрытого типа.
  • Охлаждение: естественное воздушное.

Технические характеристики

Напряжение первичной обмотки 110 В, 220 В
Напряжение вторичной обмотки 17,6 В, 44,0 В, 248,0 В
Номинальная частота 50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Исполнение по степени защиты IP00
Вес 8,1...9,1 кг

Структура обозначения, пример заказа

ПОБС
2
А
110
УХЛ2

Климатическое исполнение и категория размещения

Номинальное напряжение первичной обмотки, В

Исполнение:
А - общепромышленное
АП - общепромышленное пожаробезопасное
АГ - общепромышленное герметизированное
АГВ - общепромышленное с улучшенной герметизацией

Порядковый номер: 2, 3 или 5

Путевой однофазный броневой сухой трансформатор

Варианты исполнений

Модель

Исполнение

Мощность, кВа

Номинальные напряжения обмоток, В

Частота,

Гц

Масса,

кг

Габаритные размеры, мм

Первичной ВН

Вторичной НН

ПОБС-2А

Общепромышленное

0,3

220; 110

17,6

50/60

8,3

145x125x173

ПОБС-3А

248,0

8,1

ПОБС-5А

44,0

8,5

ПОБС-2АП

Пожаробезопасное

17,6

8,3

ПОБС-3АП

248,0

8,1

ПОБС-5АП

44,0

8,5

П0БС-2АГ

Герметизированное

17,6

8,91

ПОБС-3АГ

248,0

8,71

ПОБС-5АГ

44,0

8,5

ПОБС-2АГВ

С улучшенной герметизацией

17,6

8,3

ПОБС-3АГВ

248,0

8,1

ПОБС-5АГВ

44,0

8,5

Стандартный комплект поставки

  • Трансформатор сухой путевой броневой автоблокировочный ПОБС.
  • Паспорт.

Скачать документацию

ПОБС-2А трансформаторы сухие путевые броневые автоблокировочные. Паспорт.

ПОБС-3А трансформаторы сухие путевые броневые автоблокировочные. Паспорт.

ПОБС-5А трансформаторы сухие путевые броневые автоблокировочные. Паспорт.



Чтобы правильно подобрать путевые трансформаторы ПОБС, узнать стоимость ПОБС, купить трансформаторы ПОБС, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
