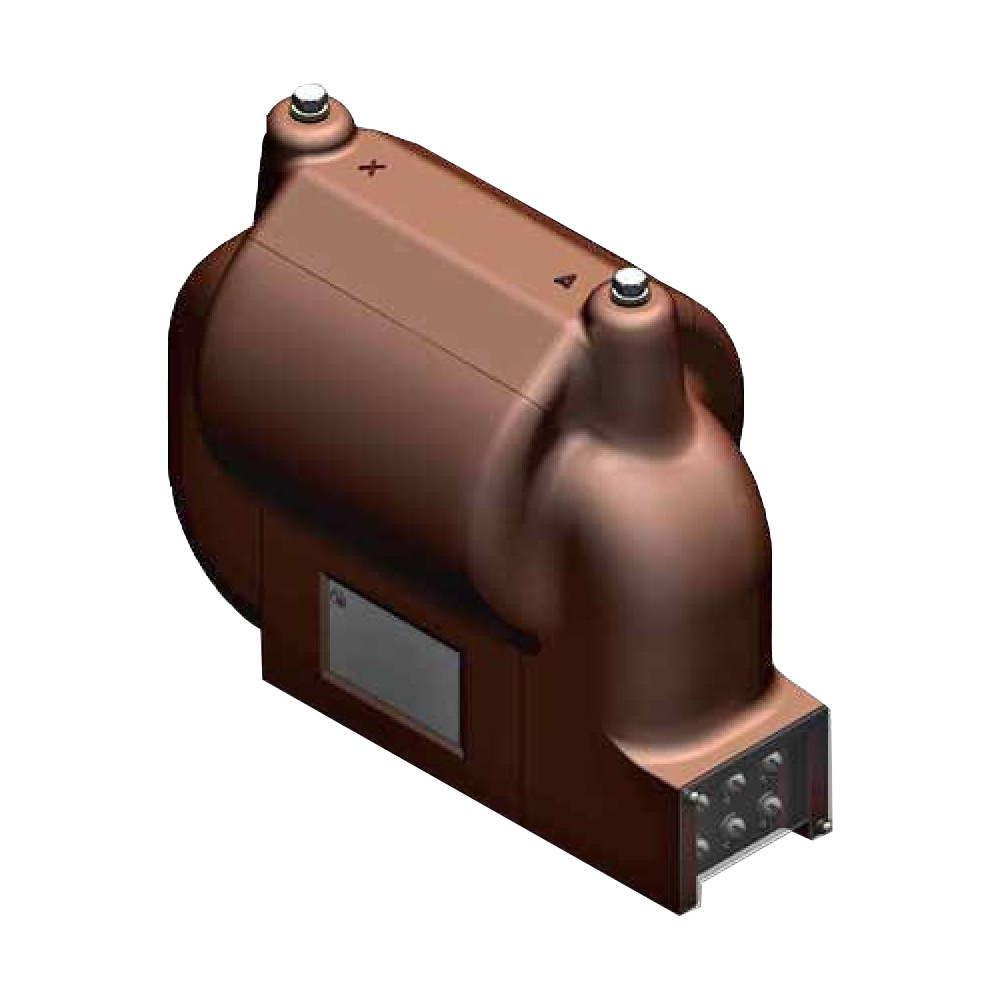

ОЛС-4(М) трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 4,0 кВА

Класс напряжения: 6 кВ, 10 кВ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Силовые трансформаторы ОЛС-4(М) предназначены для использования в сфере электроэнергетики. Применяются для питания пунктов секционирования и автоматического включения резерва (АВР) электрических сетей (6-10) кВ.

При проведении работ по установке и в процессе эксплуатации трансформатора ОЛС-4(М) должны выполняться правила техники безопасности в соответствии с правилами по охране труда при эксплуатации электроустановок, действующими на предприятии.

Технические характеристики

Наибольшее рабочее напряжение	7,2 кВ, 12 кВ
Напряжение первичной обмотки	6,3 кВ, 10,5 кВ
Напряжение вторичной обмотки	218 В, 224 В, 230 В, 236 В, 242 В
Номинальная частота	50 Гц, 60 Гц
Ток холостого хода	35%
Потери холостого хода	70 Вт
Напряжение короткого замыкания	5%
Потери короткого замыкания	125 Вт
Схема и группа соединения обмоток	1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2, У2, УХЛ2

Варианты исполнений

Наименование параметра	Значения для типов
Наименование параметра	ОЛС-4(М)/6	ОЛС-4(М)/10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное напряжение первичной обмотки, кВ	6,3	10,5
Номинальное напряжение вторичной обмотки, В: х-а1 х-а2 х-а3 х-а4 х-а5	218 224 230 236 242

Скачать документацию

ОЛС трансформаторы. Руководство по эксплуатации.
