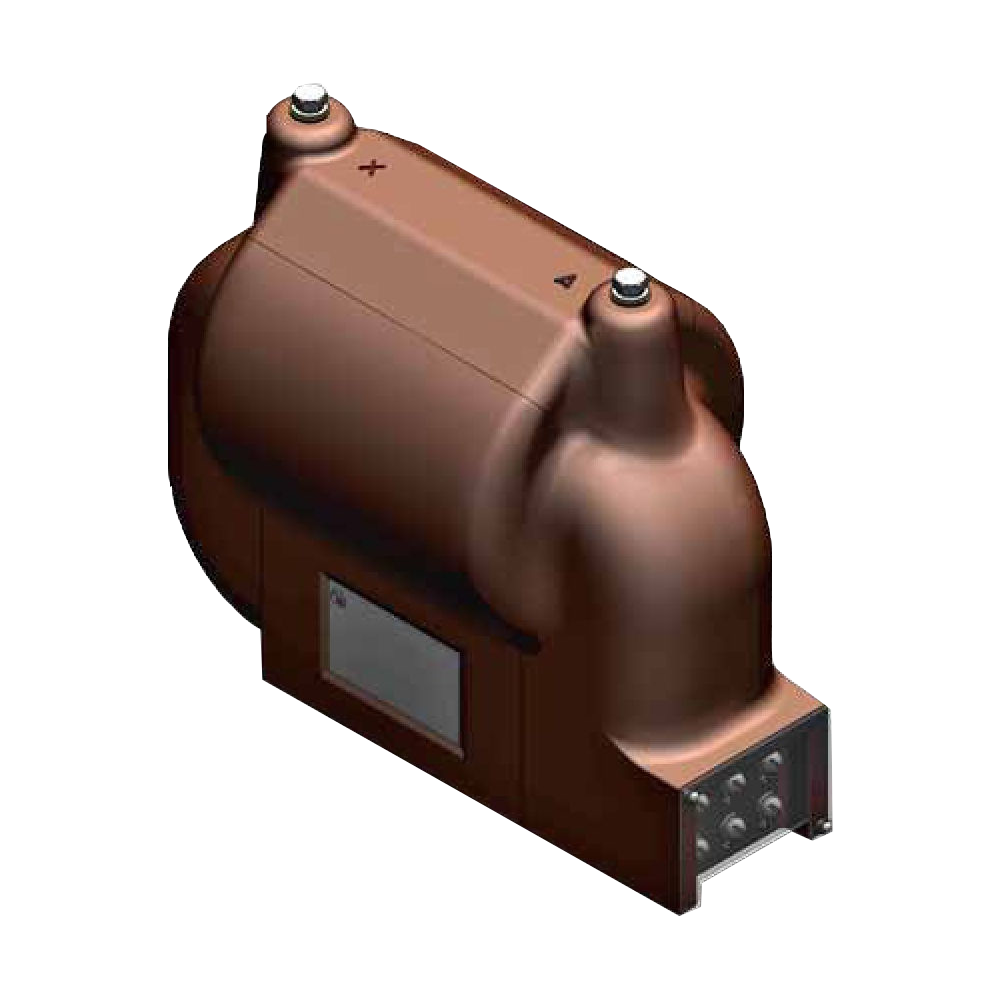

ОЛС-2,5(М) трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 2,5 кВА

Класс напряжения: 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Силовые трансформаторы ОЛС-2,5(М) предназначены для обеспечения питания цепей собственных нужд и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 или 60 Гц. Работают в комплектных распределительных устройствах наружной установки.

Особенности ОЛС-2,5(М):

  • Двухобмоточные.
  • Однофазные.
  • Литой корпус для электрической изоляции и защиты магнитопровода и обмоткок от механических повреждений и влаги.
  • Рабочее положение трансформаторов ОЛС-2,5(М) - любое.

Конструкция ОЛС-2,5(М)

Трансформаторы ОЛС-2,5(М) имеют конструкцию литого блока, в котором залиты обмотки и магнитопровод. Магнитопровод стержневого типа, намотанный из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически. Поверх первичной обмотки расположен экран, повышающий электрическую прочность трансформаторов при воздействии на них грозовых импульсов напряжения. Обмотки и магнитопровод залиты компаундом на основе эпоксидной смолы, что обеспечивает изоляцию, защищает обмотки и магнитопровод от проникновения влаги и от механических повреждений.

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ, 12 кВ
Напряжение первичной обмотки 6,3 кВ, 10,5 кВ
Напряжение вторичной обмотки 218 В, 224 В, 230 В, 236 В, 242 В
Номинальная частота 50 Гц, 60 Гц
Ток холостого хода 35%
Потери холостого хода 60 Вт
Напряжение короткого замыкания 5%
Потери короткого замыкания 110 Вт
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2, УХЛ2
Вес 41 кг

Структура обозначения, пример заказа

ОЛС
2,5
6
М

Конструктивное исполнение

Класс напряжения: 6 или 10 кВ

Номинальная мощность, кВА

Тип трансформатора

Варианты исполнений

Параметры

Значения

ОЛС-2,5(М)/6

ОЛС-2,5(М)/10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6,3

10,5

Номинальное напряжение вторичной обмотки, В:
х-а1
х-а2
х-а3
х-а4
х-а5


218
224
230
236
242

Стандартный комплект поставки

  • Трансформатор силовой ОЛС-2,5(М).
  • Паспорт.

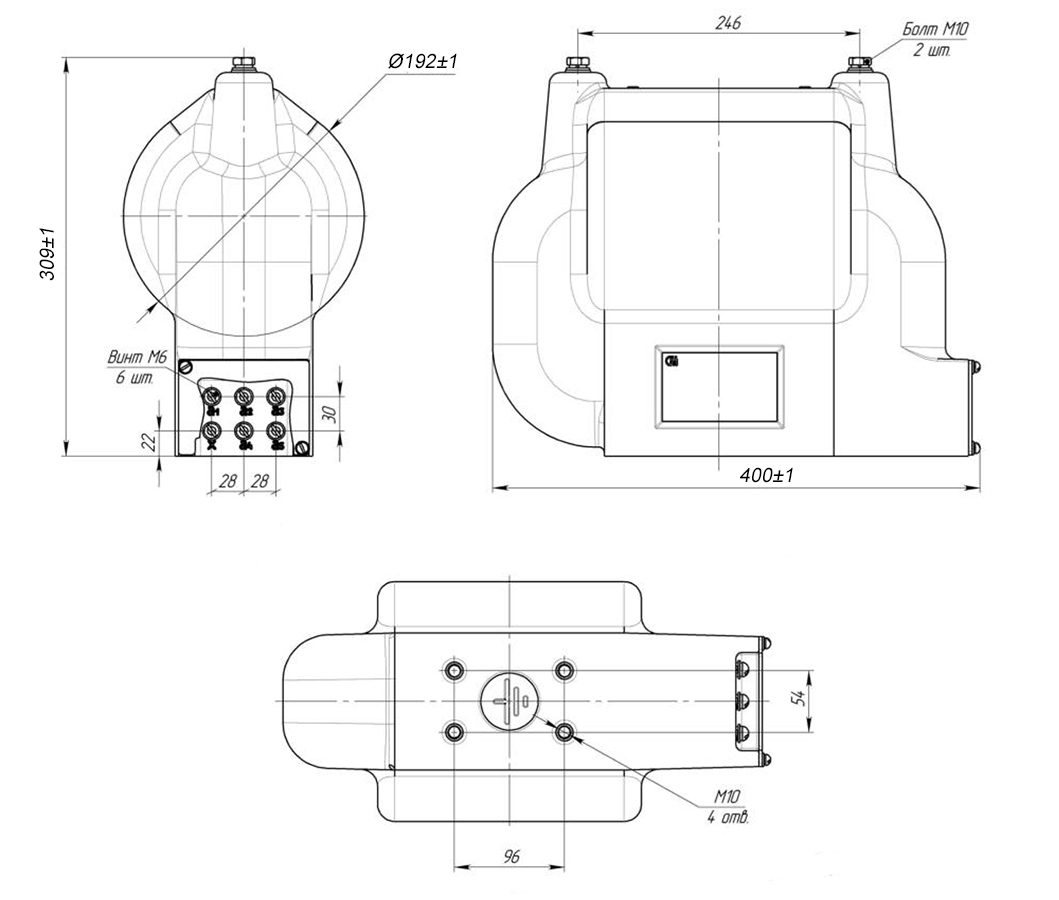

Чертеж ОЛС-2,5(М)

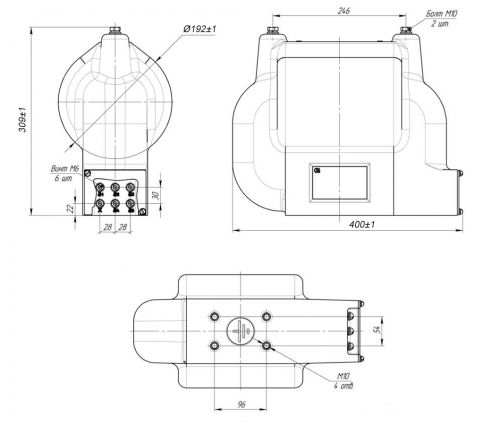

олс-2,5м габритные размеры

Скачать документацию

ОЛС трансформаторы. Руководство по эксплуатации.
