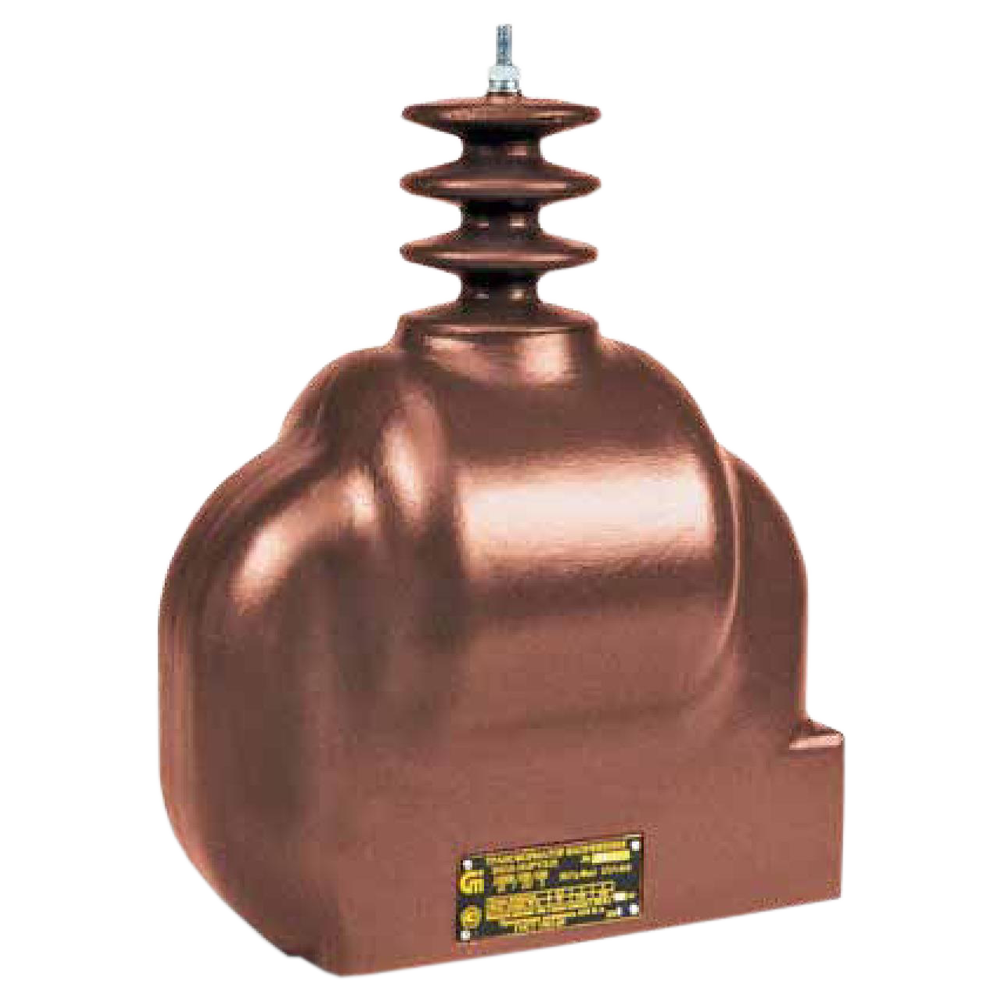

ЗНОЛ-6 трансформаторы напряжения заземляемые (СЗТТ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА, 0,05 кВА, 0,075 кВА, 0,2 кВА

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения ЗНОЛ-6 предназначены для установки в открытые распределительные устройства, токопроводы и другие электроустановки с классом напряжения 6 кВ.

Допускается длительная эксплуатация трансформаторов ЗНОЛ-6 как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке.

Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000/√3 В, 6300/√3 В, 6600/√3 В, 6900/√3 В
Напряжение вторичной обмотки 100/√3 В, 110/3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, У1
Вес 36 кг

Структура обозначения, пример заказа

ЗНОЛ
6
1
75
Т1

Климатическое исполнение

Номинальная мощность основной вторичной обмотки в классе точности, ВА

Класс точности основной вторичной обмотки

Номинальное напряжение первичной обмотки, кВ

Наименование модели

Стандартный комплект поставки

  • Трансформатор ЗНОЛ-6.
  • Руководство по эксплуатации.
  • Паспорт.
