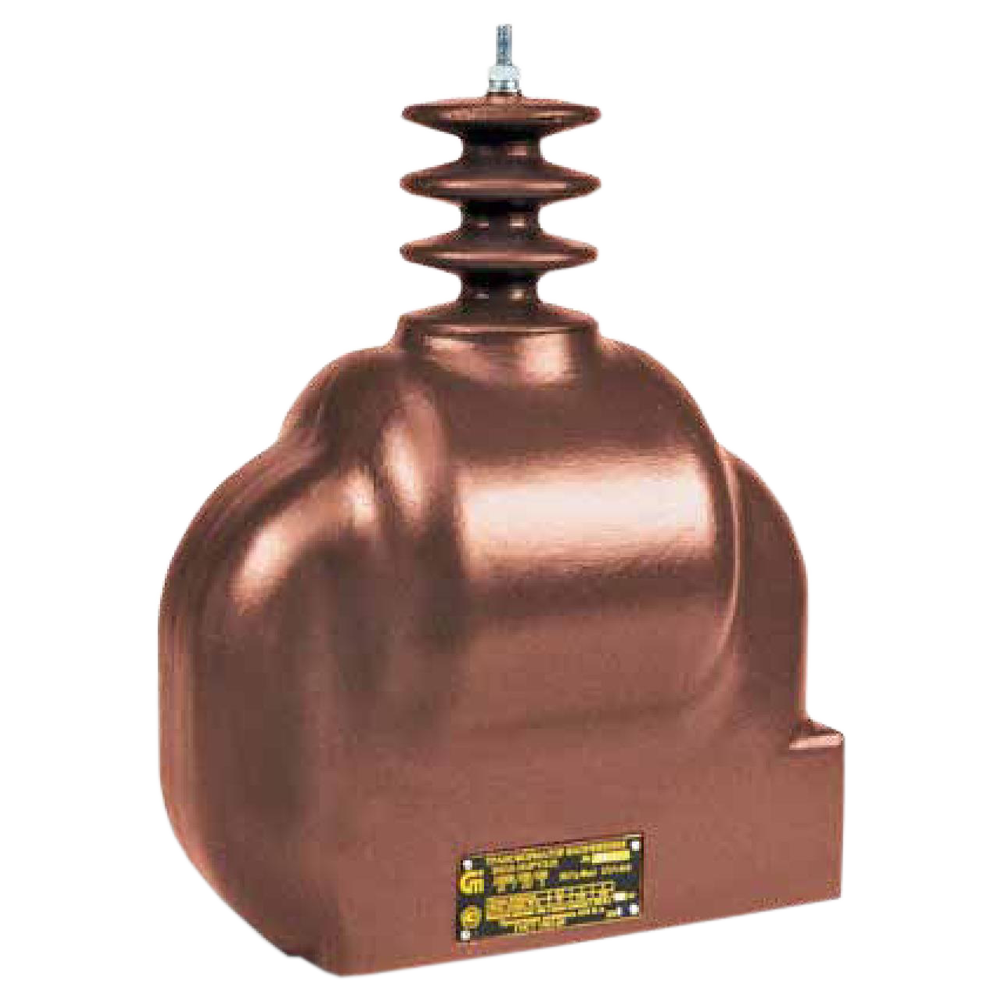

ЗНОЛ-3 трансформаторы напряжения заземляемые (СЗТТ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,015 кВА, 0,03 кВА, 0,05 кВА, 0,15 кВА

Класс напряжения: 3 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения ЗНОЛ-3 предназначены для выработки сигнала измерительной информации для измерительных приборов, цепей автоматики, сигнализации и цепей защиты в цепях с изолированной нейтралью.

Допускается длительная эксплуатация трансформаторов ЗНОЛ-3 как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке.

Условия эксплуатации:

  • Климатическое исполнение УХЛ или Т категория размещения 1 по ГОСТ 15150.
  • Длина пути утечки – III по ГОСТ 9920.
  • Рабочее положение – вертикальное

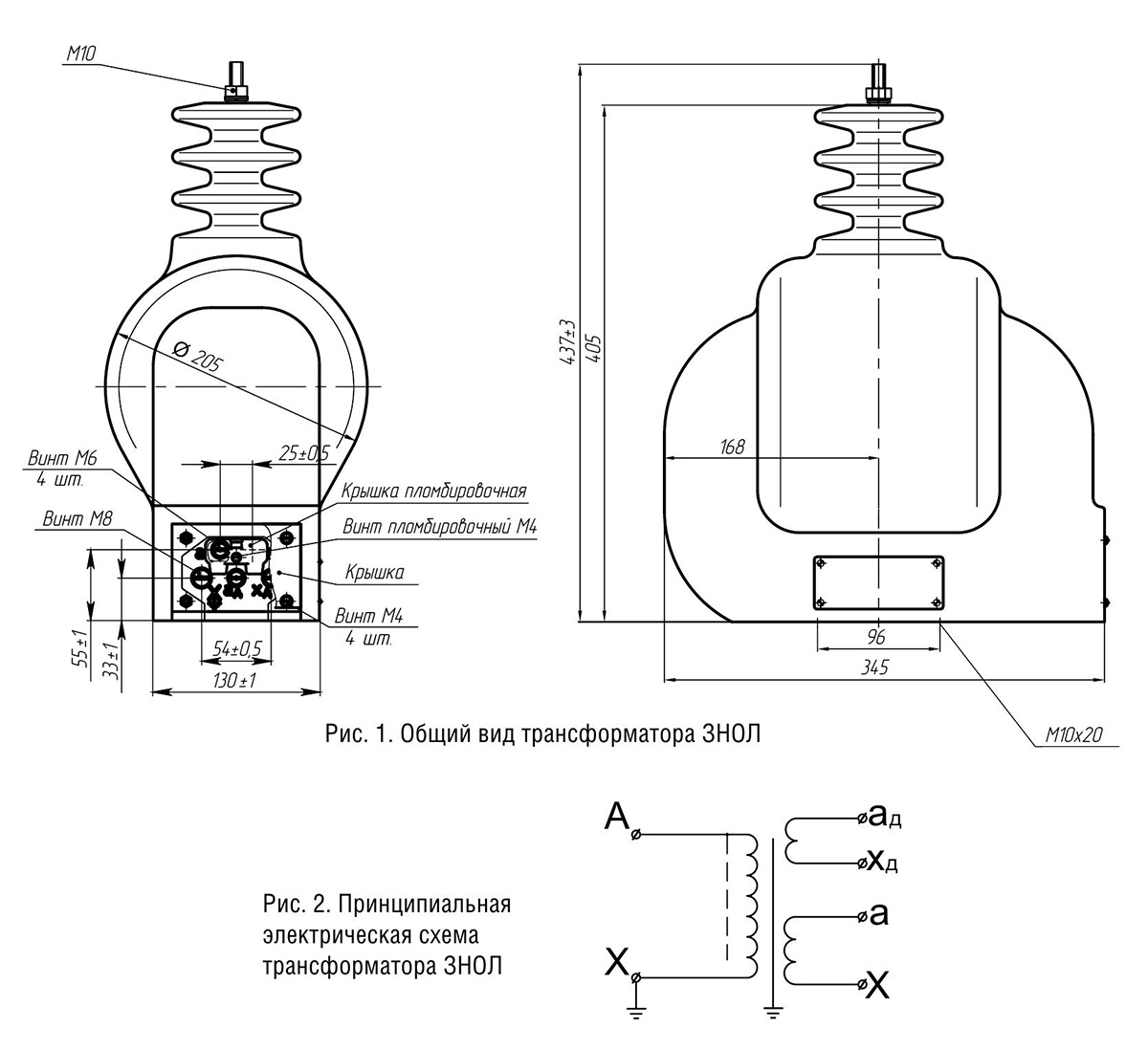

Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение 3,6 кВ
Напряжение первичной обмотки 3000/√3 В, 3300/√3 В
Напряжение вторичной обмотки 100/√3 В, 110/3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, У1
Вес 36 кг

Структура обозначения, пример заказа

ЗНОЛ
3
0,5
30
У1

Климатическое исполнение

Номинальная мощность основной вторичной обмотки в классе точности, ВА

Класс точности основной вторичной обмотки

Номинальное напряжение первичной обмотки, кВ

Наименование модели

Стандартный комплект поставки

  • Трансформатор ЗНОЛ-3.
  • Руководство по эксплуатации.
  • Паспорт.
