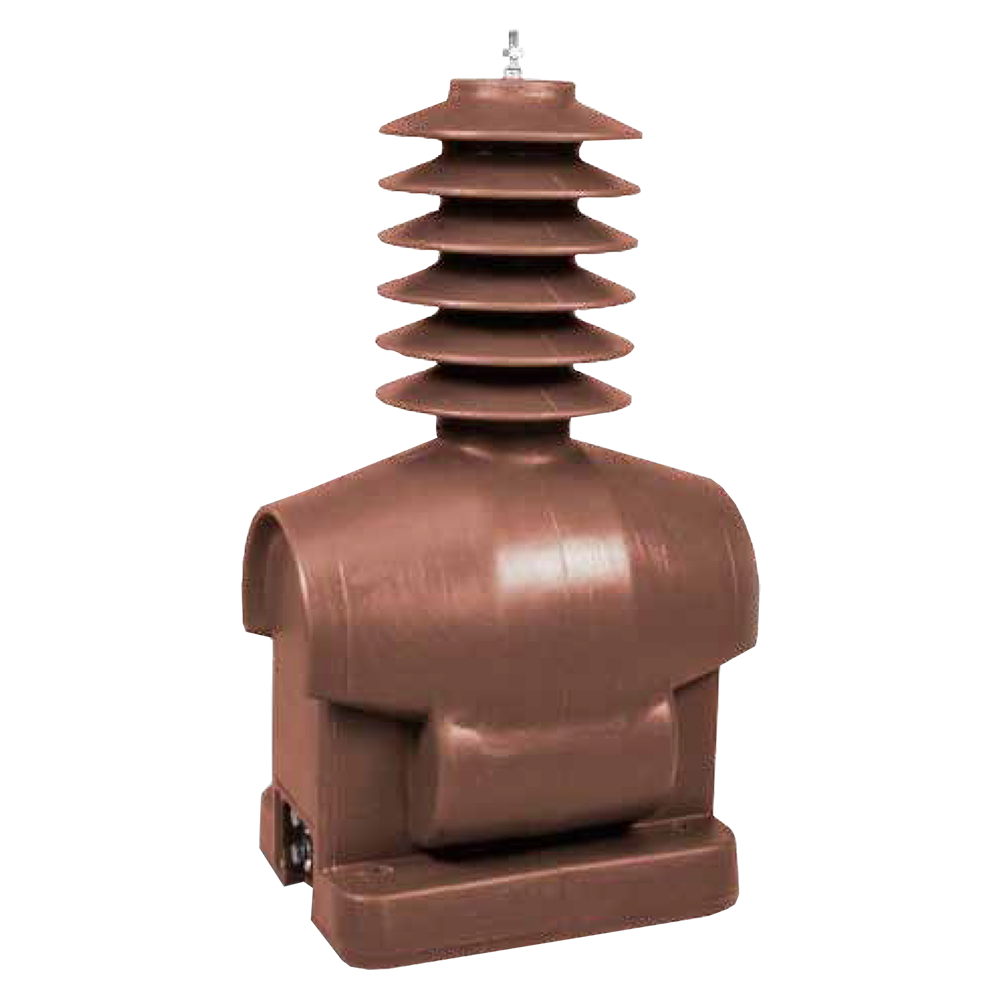

ЗНОЛ-35-III трансформаторы напряжения заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,01 кВА , 0,015 кВА, 0,02 кВА, 0,06 кВА, 0,12 кВА

Класс напряжения: 35 кВ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Измерительные трансформаторы ЗНОЛ-35-III предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.

Заземляемые трансформаторы напряжения ЗНОЛ-35-III предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Рабочее положение в пространстве – вертикальное, высоковольтным выводом «А» вверх.

Наибольшая возможная номинальная мощность трансформатора напряжения ЗНОЛ-35-III указана для заданного класса точности:

В классе точности 0,2 - 10, 15, 20 ВА (в соответствии с заказом).
В классе точности 0,5 - 60 ВА.
В классе точности 1,0 - 120 ВА.

Возможно изготовление трансформаторов с меньшими значениями номинальных мощностей основной вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100.

Технические характеристики

Наибольшее рабочее напряжение	40,5 кВ
Напряжение первичной обмотки	35000 В
Напряжение вторичной обмотки	100/√3 В
Номинальная частота	50 Гц, 60 Гц
Класс точности основной вторичной обмотки	0,2, 0,5, 1
Схема и группа соединения обмоток	1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	У3
Вес	90 кг

Стандартный комплект поставки

Трансформатор ЗНОЛ-35(27)-III.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

ЗНОЛ-35(27)-III трансформаторы напряжения заземляемые. Руководство по эксплуатации.
