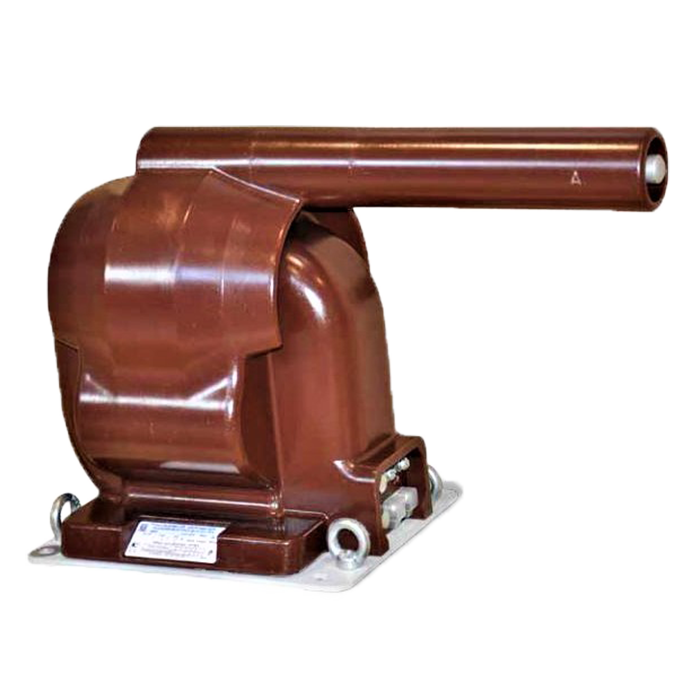

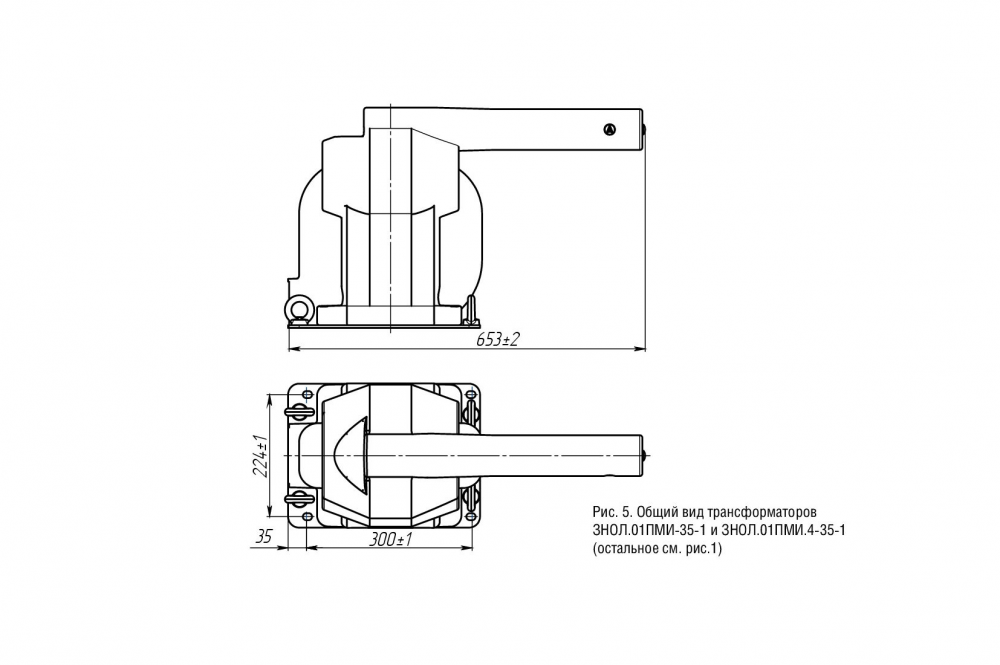

ЗНОЛ.01ПМИ-35 трансформаторы напряжения заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,02 кВА, 0,06 кВА, 0,12 кВА

Класс напряжения: 35 кВ

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения ЗНОЛ.01ПМИ-35 предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 Гц. Рабочее положение - вертикальное.

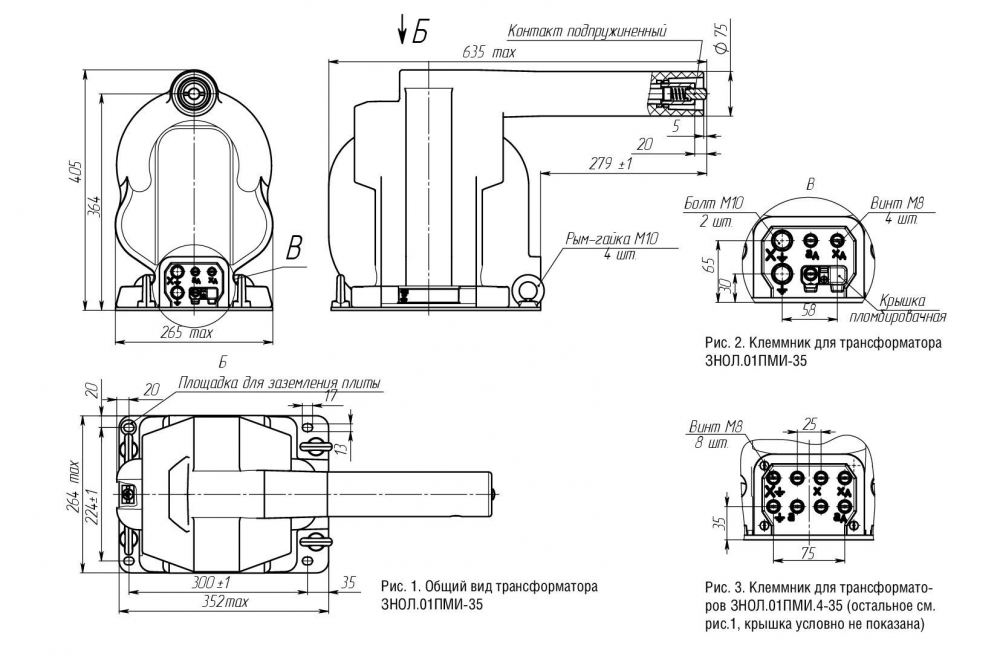

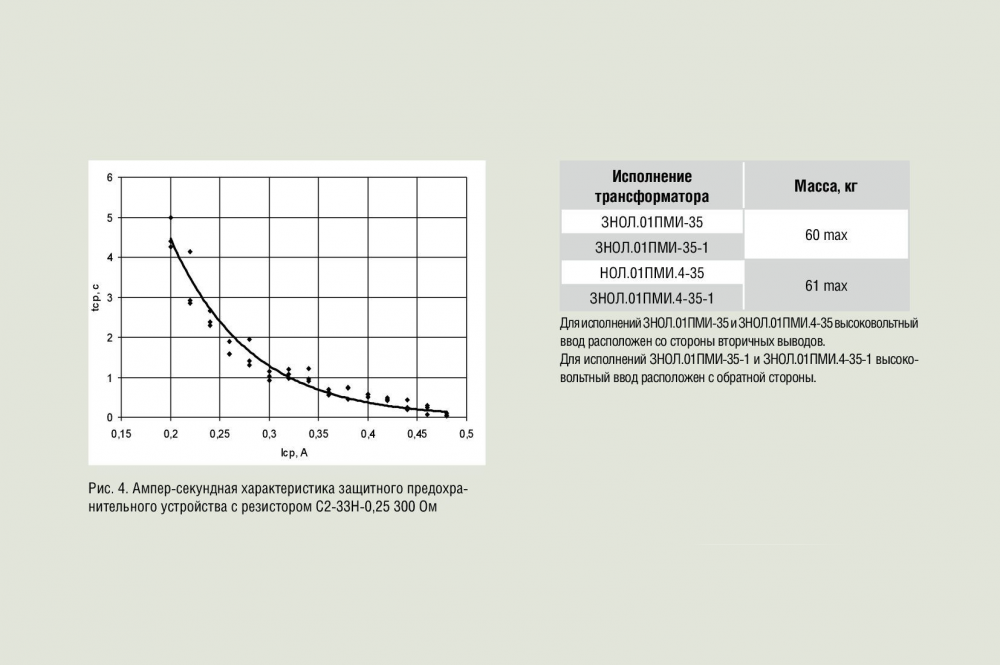

  • Тип резистора в составе встроенного защитного предохранительного устройства: С2 - 33 - Н - 0,25.
  • Сопротивление резистора: 300 Ом.
  • Номинальная мощность резистора: 0,25 Вт.

Наибольшая возможная номинальная мощность измерительного трансформатора ЗНОЛ.01ПМИ-35 указана для заданного класса точности. В классе точности 0,2 - 20 ВА, в классе точности 0,5 - 60 ВА, в классе точности 1,0 - 120 ВА. Возможно изготовление трансформаторов с меньшими значениями номинальных мощностей основной вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100.

Условия эксплуатации заземляемых трансформаторов напряжения ЗНОЛ.01ПМИ-35:

  • Высота установки над уровнем моря: не более 1000 м.
  • Верхнее рабочее значение температуры окружающего воздуха, с учетом превышения температуры воздуха в токопроводе или КРУ: 55˚С.
  • Относительная влажность воздуха: не более 98 % при 25˚С.
  • Нижнее значение температуры окружающего воздуха при эксплуатации: -60˚С.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих покрытия, металлы и изоляцию (атмосфера типа II по ГОСТ 15150).
  • Отсутствие непосредственного воздействия солнечной радиации.

Технические характеристики

Наибольшее рабочее напряжение 40,5 кВ
Напряжение первичной обмотки 35000 В
Напряжение вторичной обмотки 100/√3 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1
Схема и группа соединения обмоток 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3

Стандартный комплект поставки

  • Трансформатор ЗНОЛ.01ПМИ-35.
  • Руководство по эксплуатации.
  • Паспорт.
