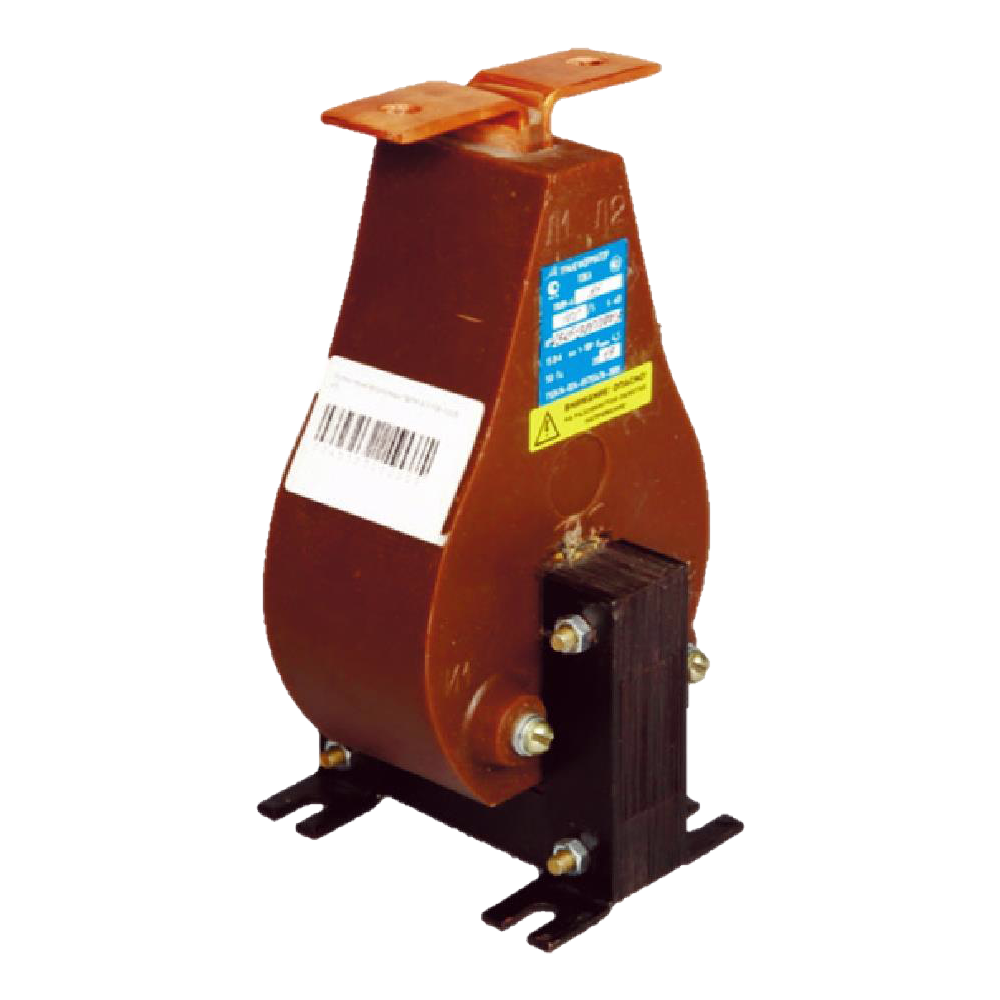

ТЛК-СТ-6-ТВЛМ трансформаторы тока

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы тока ТЛК-СТ-6-ТВЛМ предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 6 кВ.

Технические характеристики трансформаторов ТЛК-СТ-6-ТВЛМ

Номинальное напряжение, кВ	6
Наибольшее рабочее напряжение, кВ	7,2
Номинальная частота, Гц	50
Номинальный первичный ток, А	10 - 400
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ₂=0,8, ВА	15
Класс точности обмоток для измерения или защиты	1; 10Р
Номинальная предельная кратность обмотки для защиты	15
Климатическое исполнение по ГОСТ 15150-69	У3

Структура обозначения, пример заказа

ТЛК-СТ

ТВЛМ

0,5/10Р

300

У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности обмоток

Конструктивное исполнение

Номинальное напряжение, кВ

Наименование модели

Стандартный комплект поставки

Трансформатор ТЛК-СТ-6-ТВЛМ.
Паспорт.

Скачать документацию

ТЛК-СТ-6-ТВЛМ трансформаторы тока. Габаритные и установочные размеры.
