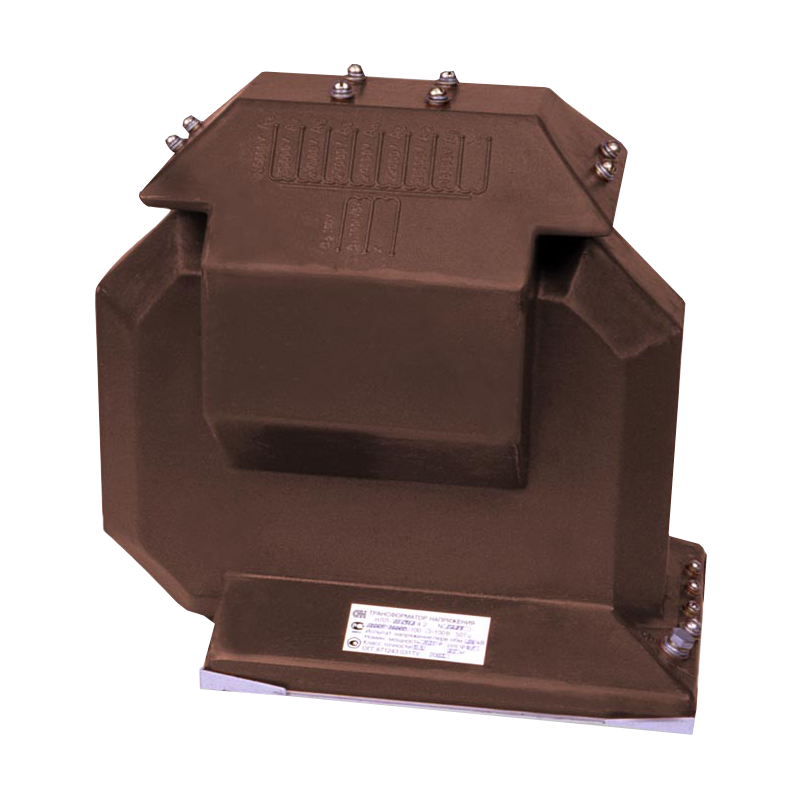

НЛЛ-35 трансформаторы напряжения лабораторные

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,005 кВА , 0,01 кВА , 0,015 кВА

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НЛЛ-35 предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на классы напряжения 15 кВ частоты 50 Гц, преимущественно в лабораториях и на испытательных станциях. Рабочее положение лабораторных трансформаторов напряжения НЛЛ-35 – вертикальное.

В верхней части испытательных трансформаторов НЛЛ-35 расположены высоковольтные выводы первичной обмотки. Выводы вторичной обмотки трансформаторов и заземляемый вывод «Х» первичной обмотки расположены в клеммнике на передней торцевой части трансформаторов.

Технические характеристики

Напряжение первичной обмотки 27,5 кВ, 18000 В, 20000 В, 22000 В, 24000 В, 27000 В, 30000 В, 33000 В, 35000 В, 36000 В
Напряжение вторичной обмотки 100 В, 100/√3 В, 127 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,05, 0,1, 0,2
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ4.2
Вес 85 кг

Варианты исполнений

Трансформаторы НЛЛ-35 с одной вторичной обмоткой имеют условное обозначение:

  • НЛЛ-35-2 – с номинальным напряжением вторичной обмотки 100/√3 В.
  • НЛЛ-35-3 – с номинальным напряжением вторичной обмотки 100 или 127В.

Трансформаторы НЛЛ-35-1 с одной вторичной обмоткой имеют условное обозначение:

  • НЛЛ-35-4 – с номинальным напряжением вторичной обмотки 100/√3 В.
  • НЛЛ-35-5 – с номинальным напряжением вторичной обмотки 100 или 127В.



Наименование параметра

Значение

НЛЛ-35

НЛЛ-35-1

НЛЛ-35-2

НЛЛ-35-3

НЛЛ-35-4

НЛЛ-35-5

Номинальное напряжение первичной обмотки*, В

18000

20000

22000

24000

30000

33000

35000

36000

18000

20000

22000

24000

27000

27500

35000

36000

18000

20000

22000

24000

30000

33000

35000

36000

18000

20000

22000

24000

27000

27500

35000

36000

Номинальное напряжение ответвлений вторичной обмотки, В

100/√3

100

100/√3

100

100/√3

100

100

100/√3

100

100

Класс точности:

ответвления 100 В

ответвления 100/√3 В

0,1

0,2**

0,1

0,2**

-

0,05**

0,05**

-

-

0,05**

0,05**

-

Номинальная мощность в классе точности***, ВА

0; 5; 10; 15

Коэффициент мощности нагрузки

1

Одноминутное испытательное напряжение промышленной частоты, кВ

54

Масса, кг

85 max

Примечание:
*) Класс точности 0,05 - для исполнения с одним номинальным напряжением вторичной обмотки 100/√3 или 100 В.
**) Поставка только по спецзаказу.
***) В соответствии с заказом могут поставляться с номинальной мощностью не более 10 В•А.

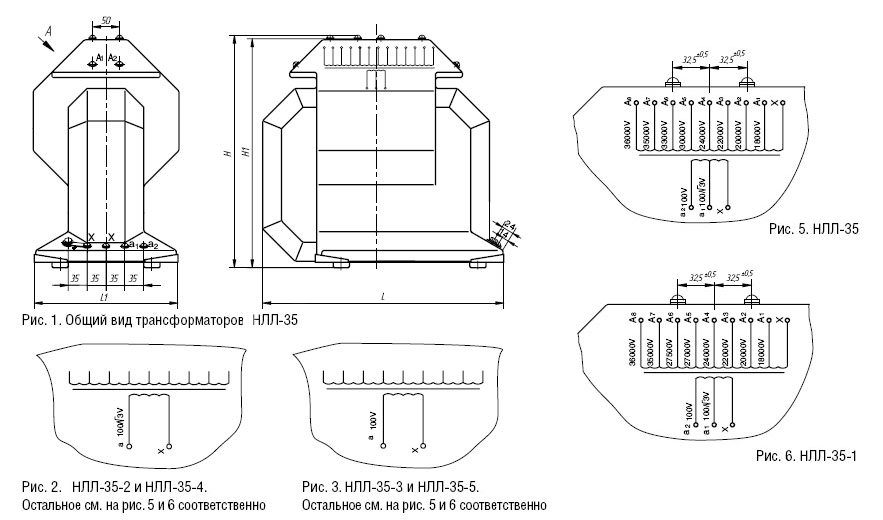

Габаритные чертежи

Исполнение

L, мм

L1, мм

H, мм

H1, мм

Рис.

НЛЛ-35

448

266

440

424

5

НЛЛ-35-I

6



Стандартный комплект поставки

  • Трансформатор НЛЛ-35.
  • Руководство по эксплуатации.
  • Паспорт.
