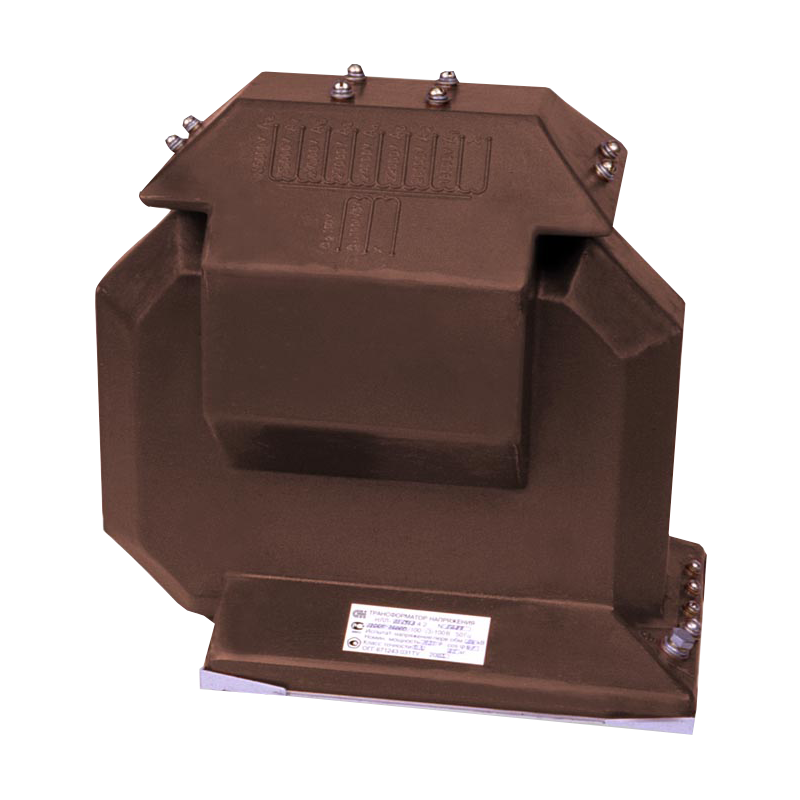

НЛЛ-15 трансформаторы напряжения лабораторные

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,005 кВА , 0,01 кВА , 0,015 кВА

Класс напряжения: 15 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НЛЛ-15 предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на классы напряжения 15 кВ частоты 50 Гц, преимущественно в лабораториях и на испытательных станциях.

Испытательные трансформаторы НЛЛ-15 выполнены однофазными двухобмоточными с заземляемым выводом “Х” высоковольтной обмотки. Магнитопровод стержневого типа, намотан из электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически.

Рабочее положение лабораторных трансформаторов напряжения НЛЛ-15 – вертикальное.

Технические характеристики

Напряжение первичной обмотки 1000 В, 2000 В, 3000 В, 3300 В, 5000 В, 6000 В, 6300 В, 6600 В, 6900 В, 10000 В, 11000 В, 13800 В, 15000 В, 15750 В, 16000 В
Напряжение вторичной обмотки 100 В, 100/√3 В, 127 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,05, 0,1, 0,2
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ4.2
Вес 65 кг

Варианты исполнений

Трансформаторы НЛЛ-15 с одной вторичной обмоткой имеют условное обозначение:

  • НЛЛ-15-1 – с номинальным напряжением вторичной обмотки 100/√3 В – для поверки трансформаторов напряжения классов точности 3,0; ЗР и 6P.
  • НЛЛ-15-2 – с номинальным напряжением вторичной обмотки 100 или 127 В – для поверки трансформаторов напряжения классов точности 0,05 и менее точных.

Наименование параметра

Значение

НЛЛ-15

НЛЛ-15-1

НЛЛ-15-2

НЛЛ-15-3

НЛЛ-15-4

Номинальное напряжение первичной обмотки*, В

3000

3300

6000

6300

6600

6900

10000

11000

13800

15000

15750

16000

1000

2000

3000

5000

6000

10000

15000

Номинальное напряжение ответвлений вторичной обмотки, В

100/√3

100

100/√3

100

100/√3

100

100

Класс точности:

ответвления 100 В

ответвления 100/√3 В

0,1

0,2**

-

0,05**

0,05**

-

0,1

0,2**

0,05**

-

Номинальная мощность в классе точности***, ВА

0; 5; 10; 15

Коэффициент мощности нагрузки

1

Одноминутное испытательное напряжение промышленной частоты, кВ

27

Масса, кг

65 max

Примечание:
*) Класс точности 0,05 - для исполнения с одним номинальным напряжением вторичной обмотки 100/√3 или 100 В.
**) Поставка только по спецзаказу.
***) В соответствии с заказом могут поставляться с номинальной мощностью не более 10 В•А.

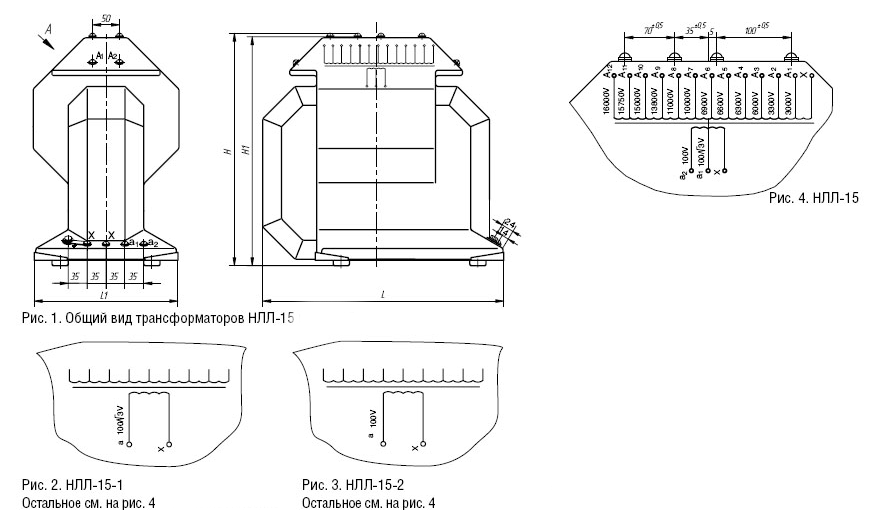

Габаритные чертежи

Исполнение

L, мм

L1, мм

H, мм

H1, мм

Рис.

НЛЛ-15

403

266

370

358

4



Стандартный комплект поставки

  • Трансформатор НЛЛ-15.
  • Руководство по эксплуатации.
  • Паспорт.
