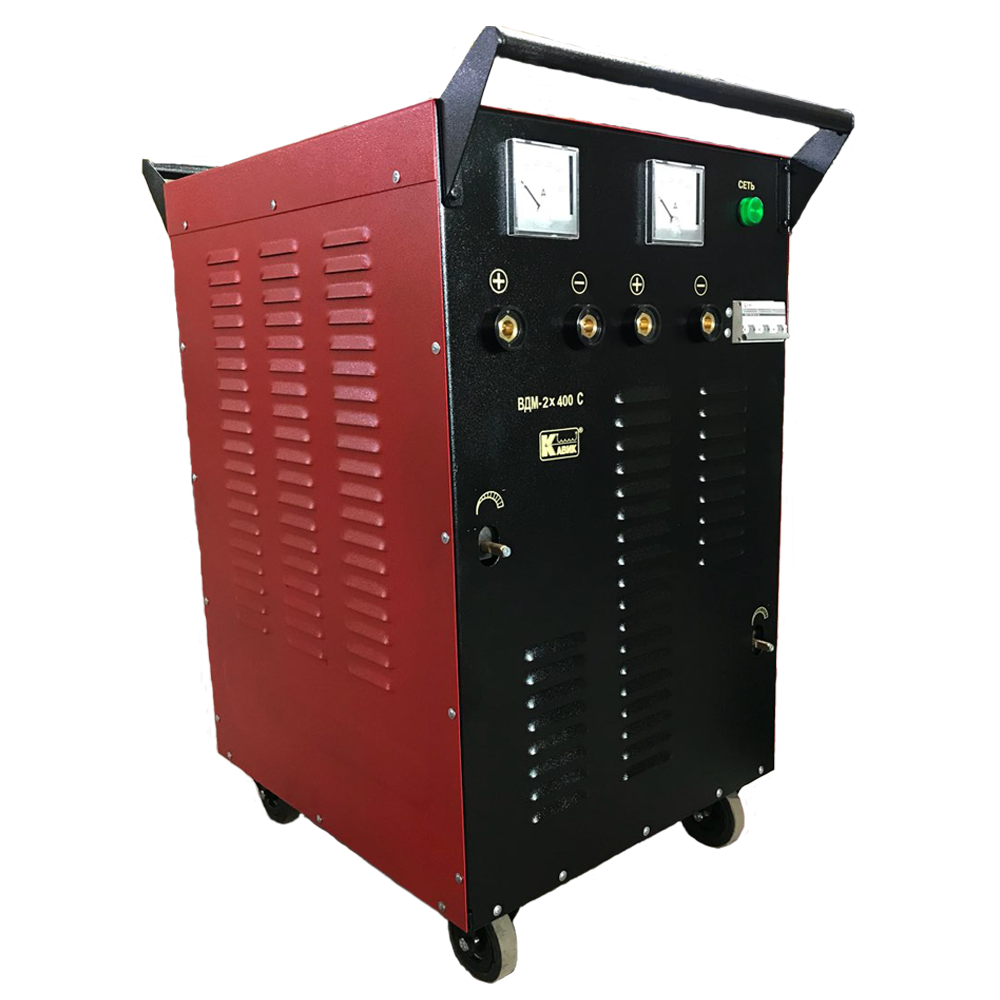

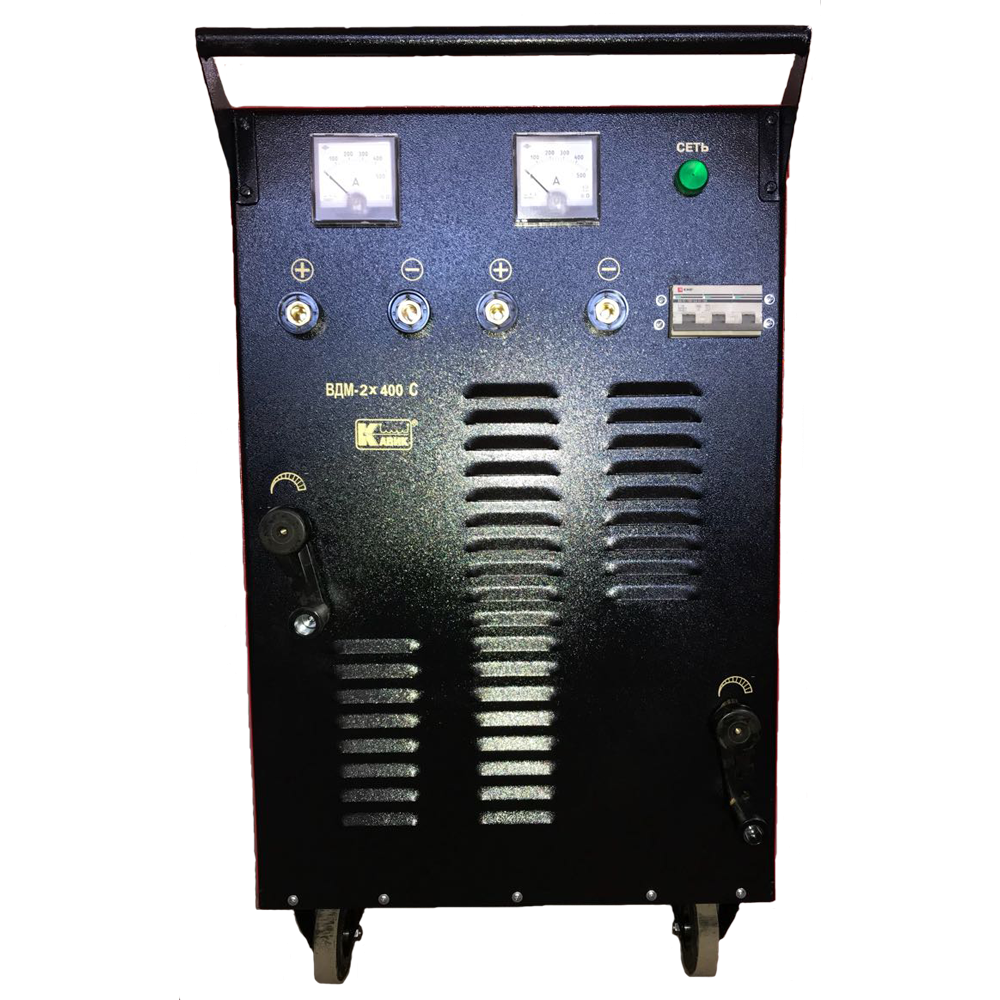

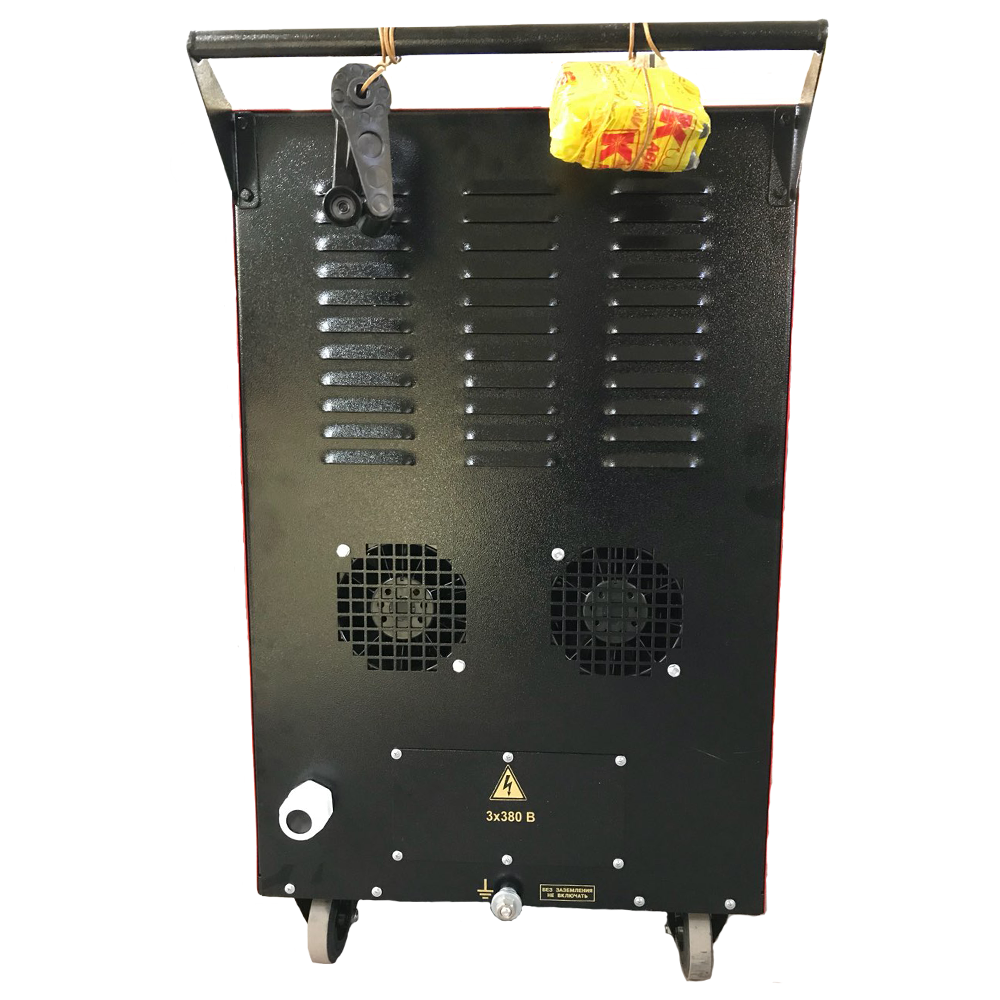

ВДМ-2х401С выпрямитель сварочный многопостовый

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Профессиональный двухпостовый сварочный выпрямитель ВДМ-2х401С предназначен для одновременного питания 2 сварочных постов постоянным током (ММА-ДС) при ручной дуговой сварке и резке углеродистых, легированных и корозионностойких сталей от сети переменного тока (3х380 В).

Конструктивно сварочный трансформатор ВДМ-2х401С представляет собой установку в однокорпусном исполнении, состоящей из следующих основных узлов: силовых трехфазных трансформаторов, регуляторов тока, блоков выпрямителей, вентиляторов, измерительных приборов (амперметров), автоматического выключателя и кожуха.

Характеристики сварочного трансформатора ВДМ-2х401С

Наименование Значение
Напряжение питания сети 380 В/ 50 Гц
Количество фаз 3
ПН поста 60% (400 А)
Напряжение холостого хода, не более 75 В
Потребляемая мощность 60,0 кВА
Диаметр электрода 3...6 мм
Количество одновременно работающих постов 2
Регулировка тока каждого поста Механический плавный
Пределы регулирования сварочного тока 80...400 А
Климатическое исполнение и категория размещения У3
Исполнение по степени защиты IP22
Габаритные размеры 730х530х890 мм
Масса 186 кг

Структура обозначения, пример заказа

ВДМ
2
401
С
У3

Климатическое исполнение

Модификация

Номинальный сварочный ток трансформатора, А

Количество одновременно работающих постов

Тип трансформатора

Стандартный комплект поставки

  • Выпрямитель сварочный ВДМ-2х401С.
  • Кабельные вилки, 4 шт.
  • Паспорт.
