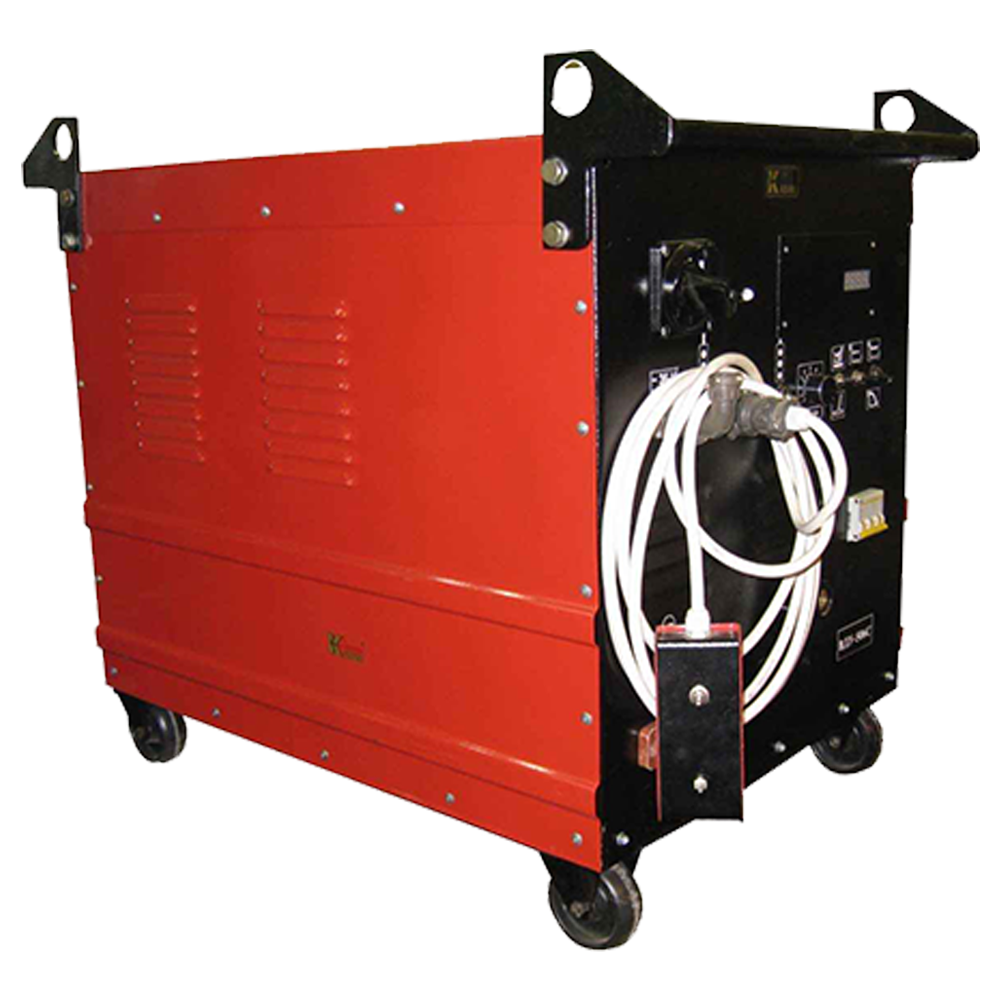

ВДУ-506С выпрямитель сварочный универсальный

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Выпрямитель сварочный универсальный ВДУ-506С предназначен для использования в качестве источника питания постоянным током одного сварочного поста при:

  • Полуавтоматической сварке плавящимся электродом в среде активных (MAG) или инертных (MIG) защитных газов и под флюсом при комплектации выпрямителя соответствующим подающим полуавтоматом.
  • Ручной дуговой сварке, резке и наплавке металлов (ММА) штучными покрытыми электродами.

Сварочный трансформатор ВДУ-506С обеспечивает при номинальном напряжении питающей сети легкое зажигание и устойчивое горение дуги во всем диапазоне регулирования сварочного тока, а также при пониженном (на 10%) и повышенном (на 5%) напряжении питающей сети при падении напряжения в соединительных проводах сварочной цепи до 4 В.

Характеристики сварочного трансформатора ВДУ-506С

Наименование Значение
Номинальное напряжение питания (линейное) 380 В/ 50 Гц
Количество фаз 3
Номинальный сварочный ток трансформатора, не менее 500 А
Номинальное сварочное напряжение 40 U
Мощность, потребляемая при номинальной нагрузке, не более 30 кВА
Номинальный режим работы ПН 60%
Напряжение холостого хода 42 В (для жестких внешних характеристик MIG/ MAG);
73 В (для падающих внешних характеристик ММА)
Продолжительность цикла сварки 10 мин (для жестких внешних характеристик MIG/ MAG);
5 мин (для падающих внешних характеристик ММА)
Сварочный ток регулируется вращением рукоятки в пределах от 80 до 500 А (min-max)
Пределы регулирования рабочего напряжения 20...41 В (для жестких внешних характеристик MIG/ MAG);
22...40 В (для падающих внешних характеристик ММА)
Коэффициент полезного действия не менее 80%
Климатическое исполнение и категория размещения У3
Габаритные размеры 900х580х700 мм
Масса 220 кг

Структура обозначения, пример заказа

ВДУ
506
У3

Климатическое исполнение

Номинальный сварочный ток трансформатора, А

Тип трансформатора

Варианты исполнений

  • ВДУ-506С без подающего устройства.
  • ВДУ-506С (подающее устройство в комплекте, без горелки).

Стандартный комплект поставки

  • Выпрямитель ВДУ-506С.
  • Пульт дистанционного управления с проводом - 5  м.
  • Паспорт – 1 шт.
