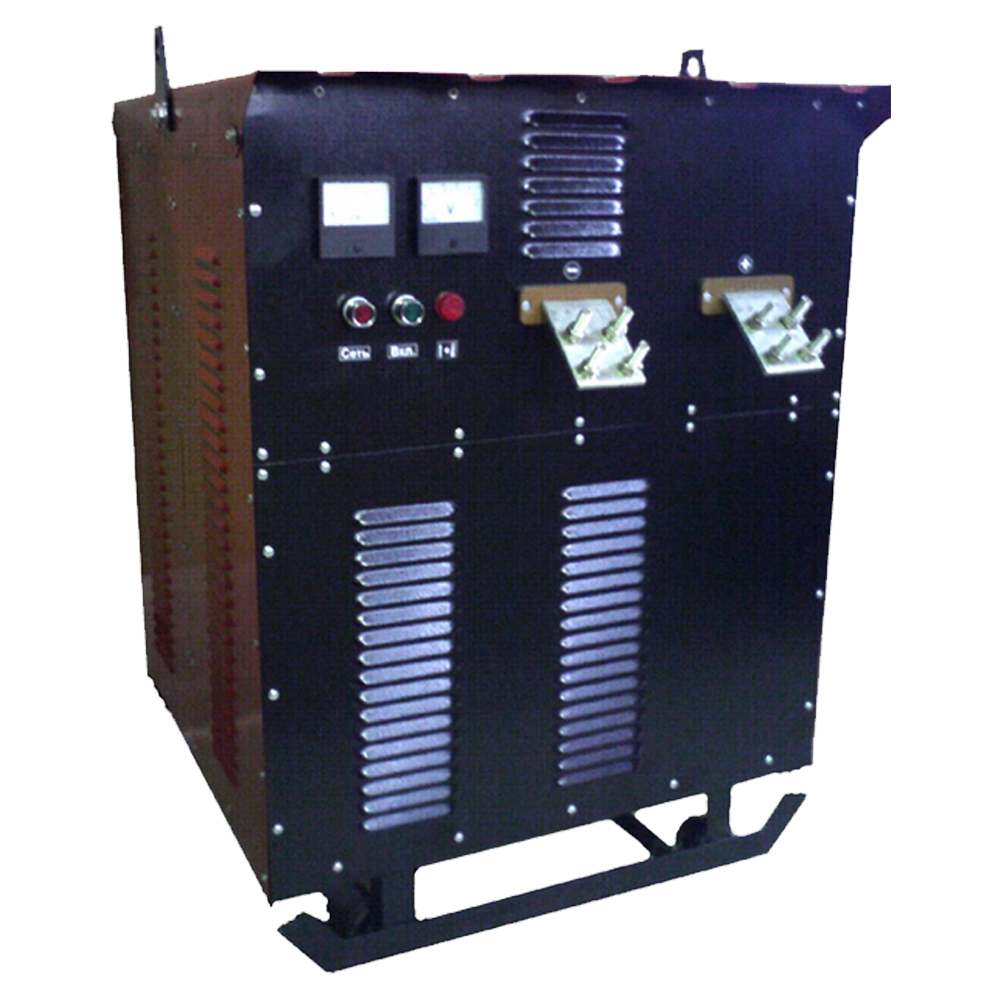

ВДМ-1601С выпрямитель сварочный многопостовый

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Сварочный трансформатор ВДМ-1601С предназначен для питания 10 сварочных постов электрической сварочной дугой постоянного тока при ручной дуговой сварке, резке и наплавке металлов от сети переменного тока.

Выпрямитель ВДМ-1601С не регулируемый и имеет жёсткую внешнюю характеристику. Регулирование сварочного тока производится для конкретного поста с помощью балластного реостата.

Характеристики сварочного трансформатора ВДМ-1601С

Наименование

Значение

Напряжение питания сети

380 В/ 50 Гц

Количество фаз

3

Номинальный выпрямляемый ток

1600 А

Номинальное рабочее напряжение, не менее

60 В

Внешняя характеристика

Жесткая

Напряжение холостого тока, не более

75 В

Количество  постов

10

Коэффициент одновременности работы

0,5

Номинальный сварочный ток одного поста, (ПВ%)

315 А (60%)

Потребляемая мощность, не более

130 кВА

Коэффициент полезного действия, не менее

80%

Режим работы

Продолжительный

Охлаждение

Воздушно-принудительное

Климатическое исполнение и категория размещения

У3

Исполнение по степени защиты

IP23

Габаритные размеры

810х720х1000 мм

Масса

550 кг

Структура обозначения, пример заказа

ВДМ
1601
С
У3

Климатическое исполнение

Модификация

Номинальный выпрямляемый ток, А

Тип трансформатора

Стандартный комплект поставки

  • Выпрямитель сварочный ВДМ-1601С.
  • Паспорт.
