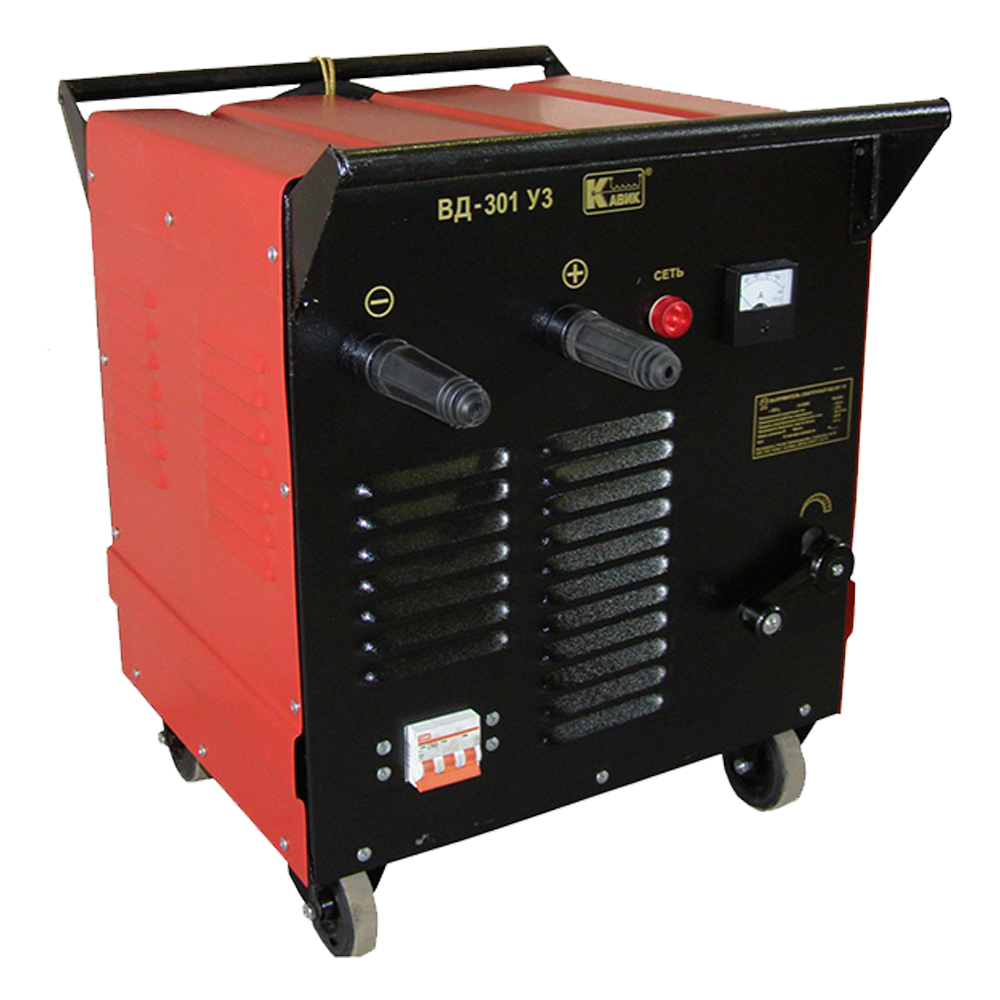

ВД-301 выпрямитель сварочный

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Сварочный выпрямитель ВД-301 предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавке металлов от сети переменного тока 380 В/50 Гц.

Конструктивно выпрямитель ВД-301 представляет собой сварочный аппарат, который состоит из силового трансформатора и выпрямительного блока, который преобразует переменный сварочный ток в постоянный ток. Сварочный ток регулируется вращением рукоятки в пределах от 30 до 315 А.
Зажим для заземления выпрямителя расположен на основании выпрямителя.

Сварочный трансформатор ВД-301 обеспечивает качественную сварку с надежными швами, минимальным разбрызгиванием и стабильным горением дуги.


Характеристики сварочного трансформатора ВД-301

Наименование Значение
Напряжение питания сети 380 В/ 50 Гц
Количество фаз 3
Номинальный сварочный ток трансформатора, не менее 315 А
Номинальное рабочее напряжение, не менее 32 В
Номинальный режим работы ПН 60%
Напряжение холостого хода, не более 80 В
Потребляемая мощность 11,4 кВА
Способ регулирования сварочного тока Механический плавный
Пределы регулирования сварочного тока, (min-max) 30...315 А
Климатическое исполнение и категория размещения У3
Габаритные размеры 560х510х660 мм
Масса 97 кг

Структура обозначения, пример заказа

ВД
301
У3

Климатическое исполнение

Номинальный сварочный ток трансформатора, А

Тип трансформатора

Стандартный комплект поставки

  • ВД-301 выпрямитель сварочный с сетевым кабелем 3 м.
  • Паспорт.
