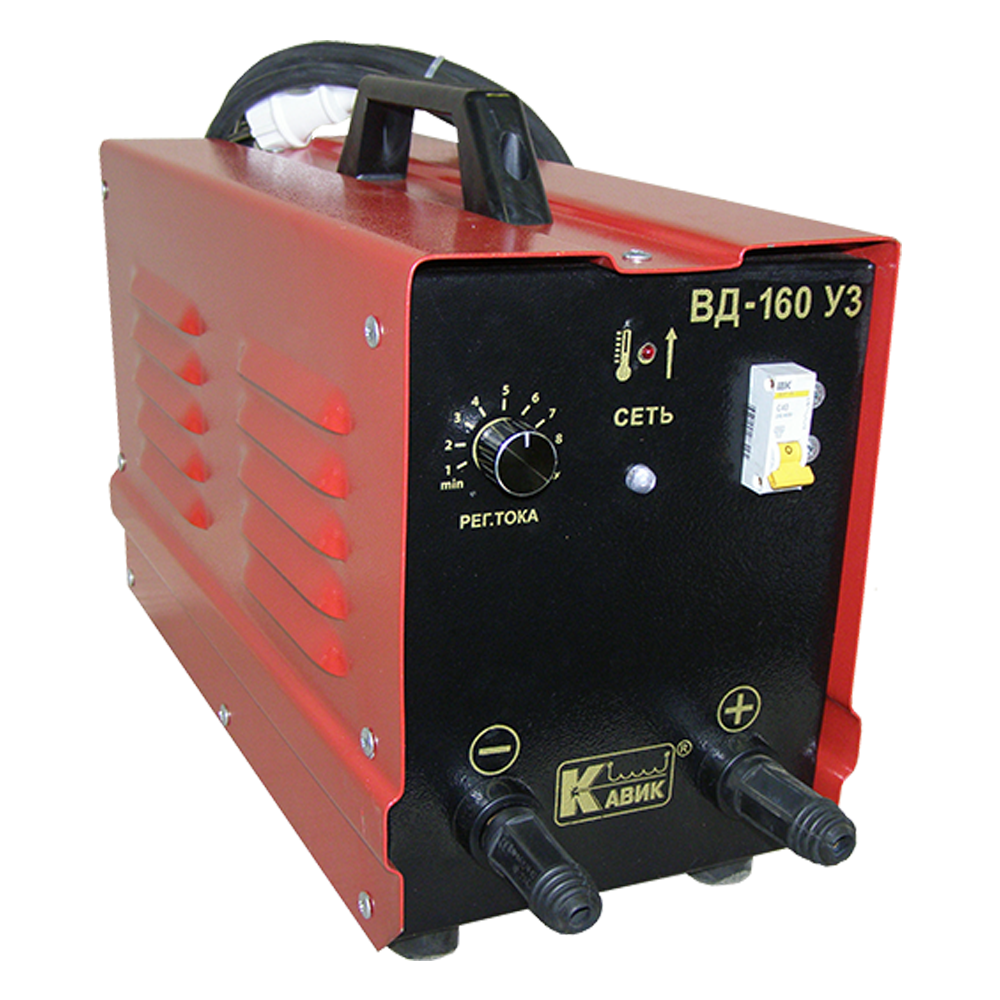

ВД-160 выпрямитель сварочный

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Сварочный трансформатор ВД-160 предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавке металлов от сети переменного тока 220 В/50 Гц.

Конструктивно выпрямитель ВД-160 представляет собой сварочный аппарат, который состоит из силового трансформатора и выпрямительного блока, который преобразует переменный сварочный ток в постоянный ток. Сварочный ток регулируется вращением рукоятки в пределах от 40 до 160 А.
Зажим для заземления выпрямителя расположен на основании выпрямителя.

Характеристики сварочного трансформатора ВД-160

Наименование Значение
Напряжение питания сети 220 В/ 50 Гц
Количество фаз 1
Номинальный сварочный ток трансформатора, не менее 160 А
Номинальное рабочее напряжение, не менее 28 В
Номинальный режим работы ПН 40%
Напряжение холостого хода, не более 80 В
Потребляемая мощность 4,4 кВА
Способ регулирования сварочного тока Электронный плавный
Пределы регулирования сварочного тока, (min-max) 40...160 А
Климатическое исполнение и категория размещения У3
Габаритные размеры 400х290х460 мм
Масса 35 кг

Структура обозначения, пример заказа

ВД
160
У3

Климатическое исполнение

Номинальный сварочный ток трансформатора, А

Тип трансформатора

Стандартный комплект поставки

  • ВД-160 выпрямитель сварочный с сетевым кабелем 3 м.
  • Паспорт.
