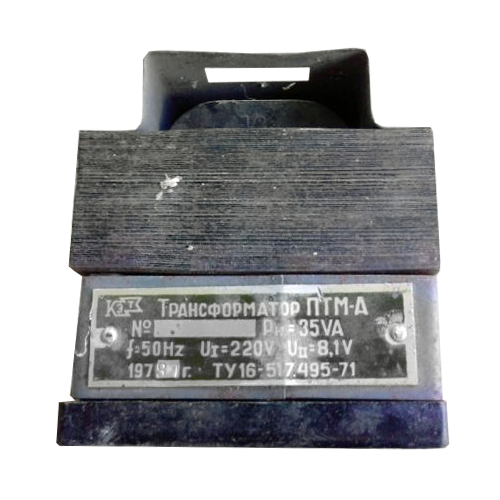

ПТМ-А трансформаторы путевые автоблокировочные малогабаритные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,035 кВА

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 2625,00-3308,00 руб.

Описание

Трансформаторы автоблокировочные малогабаритные ПТМ-А применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока.

 Условия эксплуатации автоблокировочного трансформатора ПТМ-А:

  • Высота над уровнем моря: не более 1000 м.
  • Температура окружающего воздуха: -40...+40°С.
  • Относительная влажность воздуха: до 80% при температуре 20°С.
  • Окружающая среда: невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих  металлы и изоляцию, не насыщенная токопроводящей пылью.
  • Установка: в металлических шкафах или помещениях закрытого типа.
  • Охлаждение: естественное воздушное.

Технические характеристики

Напряжение первичной обмотки 220 В
Напряжение вторичной обмотки 8,1 В
Номинальная частота 50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Габаритные размеры 95х82х126 мм

Структура обозначения, пример заказа

П
Т
М
А
Г
УХЛ2

Климатическое исполнение и категория размещения

Герметизированное исполнение

Автоблокировочный

Малогабаритный

Трансформатор

Путевой

Варианты исполнений

Обозначение

тип трансформатора

Основные технические данные изделия

Габаритные размеры (длина, ширина, высота), мм

Мощность, кВА

Номинальное напряжение обмоток, В

Частота, Гц

Масса, кг

Первичная

Вторичная

ПТМ-А

0,035

220

8,1

50/60

2,6

95х82х126

ПТМ-АП

0,035

220

8,1

50/60

2,6

95х82х126

ПТМ-АГ

0,035

220

8,1

50/60

2,9

95x82x126

А - автоблокировочный.

  • Противопожарное исполнение (П).
  • Герметизированное исполнение (Г).

Стандартный комплект поставки

  • Трансформатор путевой автоблокировочный малогабаритный ПТМ-А.
  • Паспорт.
