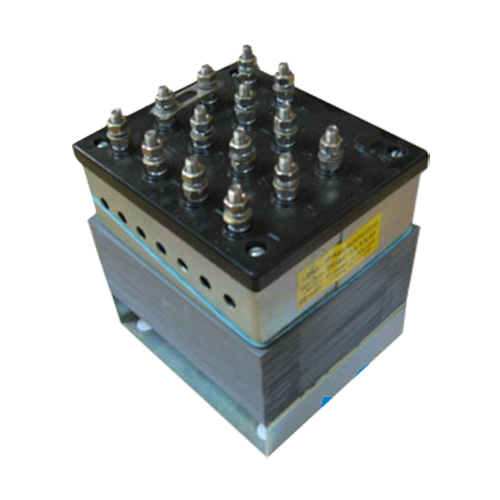

ПТ-25 трансформаторы путевые автоблокировочные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,065 кВА

Тип изоляции: Твердый диэлектрик

Описание

Автоблокировочные трансформаторы ПТ-25 применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока.

 Условия эксплуатации автоблокировочного трансформатора ПТ:
- Высота над уровнем моря - не более 1000 м;
- Температура окружающего воздуха - от минус 40 до +40 °С;
- Относительная влажность воздуха - до 80% при температуре 20 °С;
- Окружающая среда - невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих  металлы и изоляцию, не насыщенная токопроводящей пылью;
- Установка - в металлических шкафах или помещениях закрытого типа;
- Охлаждение - естественное воздушное.

Технические характеристики

Напряжение первичной обмотки 220 В
Напряжение вторичной обмотки 60 В, 120 В
Номинальная частота 25 Гц, 30 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Габаритные размеры 145х125х144 мм
Вес 4,8...5,3 кг

Структура обозначения, пример заказа

П
Т
-25
А
Г
I исп.
УХЛ2

Климатическое исполнение и категория размещения

Порядковый номер типа

Герметизированное исполнение

Автоблокировочный

Частота тока, Гц

Трансформатор

Путевой

Варианты исполнений

Обозначение

тип трансформатора

Основные технические данные изделия

Габаритные размеры, мм

Длина, Ширина, Высота

Мощность, кВА

Номинальное напряжение обмоток, В

Частота, Гц

Масса, кг

Первичная

Вторичная

ПТ-25 А I исп.

0,065

220

60,0

25/30

4,8

145х125х144

ПТ-25 А II исп.

0,065

220

120,0

25/30

4,8

145х125х144

ПТ-25АП I исп.

0,065

220

60,0

25/30

4,8

145х125х144

ПТ-25 АП II исп.

0,065

220

120,0

25/30

5,5

145х125х144

ПТ-25 АГ I исп.

0,065

220

60,0

25/30

5,3

145x125x144

ПТ-25 АГ II исп.

0,065

220

120,0

25/30

5,3

145х125х144

А - автоблокировочный.

  • Противопожарное исполнение (П);
  • Герметизированное исполнение (Г).

Стандартный комплект поставки

  • Трансформатор ПТ-25.
  • Паспорт.
