ОМ серия трансформаторов малой мощности

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,63 кВА, 1,25 кВА, 2,5 кВА

Тип изоляции: Твердый диэлектрик

Описание

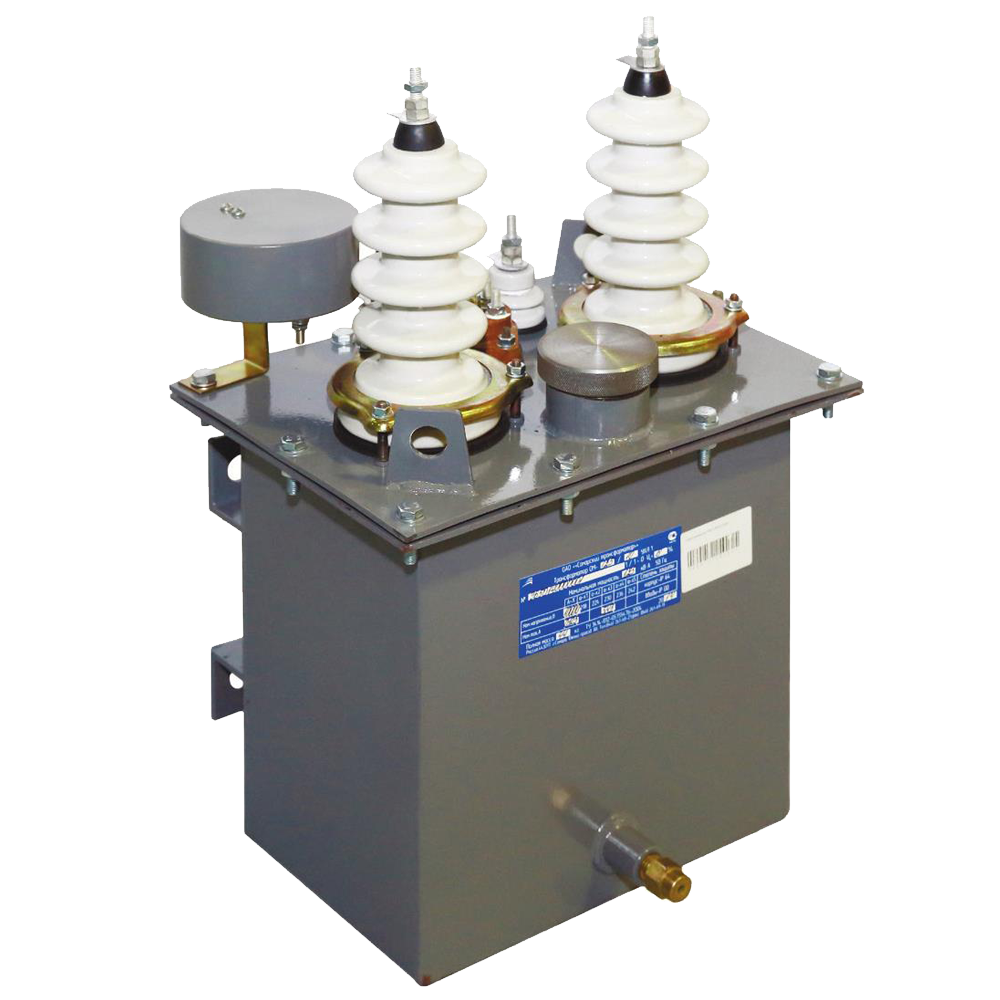

 Однофазные масляные трансформаторы ОМ предназначены для питания аппаратуры железнодорожной автоблокировки и электрической сигнализации.

Трансформаторы изготавливаются в двух вариантах: без регулирования напряжения (основной вариант) и с регулировочными ответвлениями на стороне низкого напряжения.

Технические характеристики

Напряжение первичной обмотки 6 кВ, 10 кВ
Напряжение вторичной обмотки 230 В
Номинальная частота 50 Гц
Ток холостого хода 18%; 23%
Потери холостого хода 18 Вт; 26 Вт; 40 Вт
Напряжение короткого замыкания 6,0%; 5,0%; 5,5%
Потери короткого замыкания 40 Вт; 50 Вт; 90 Вт
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ1
Ток односекундной термической стойкости, кА до 100 кА

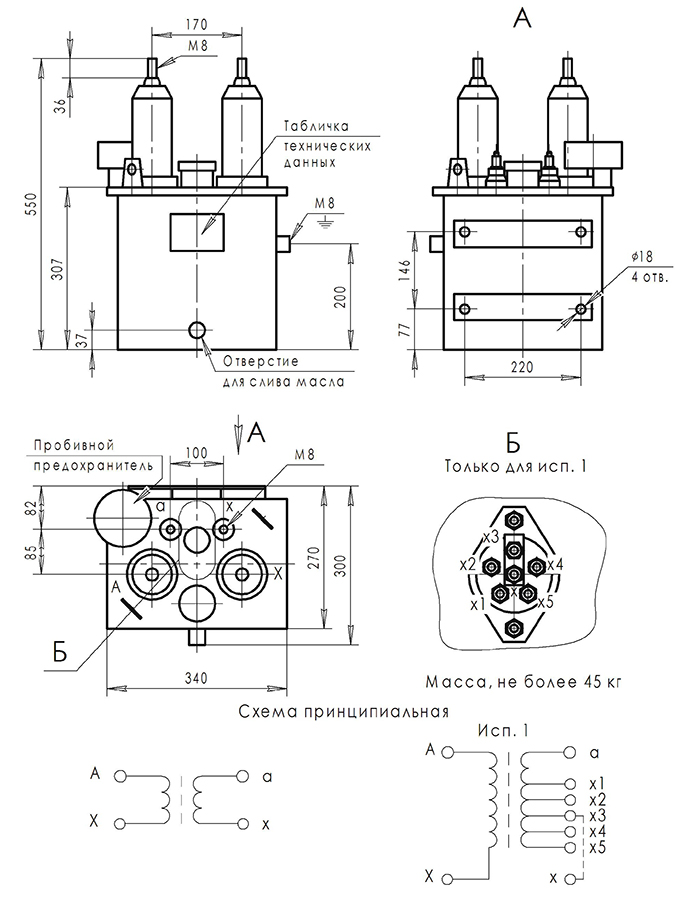

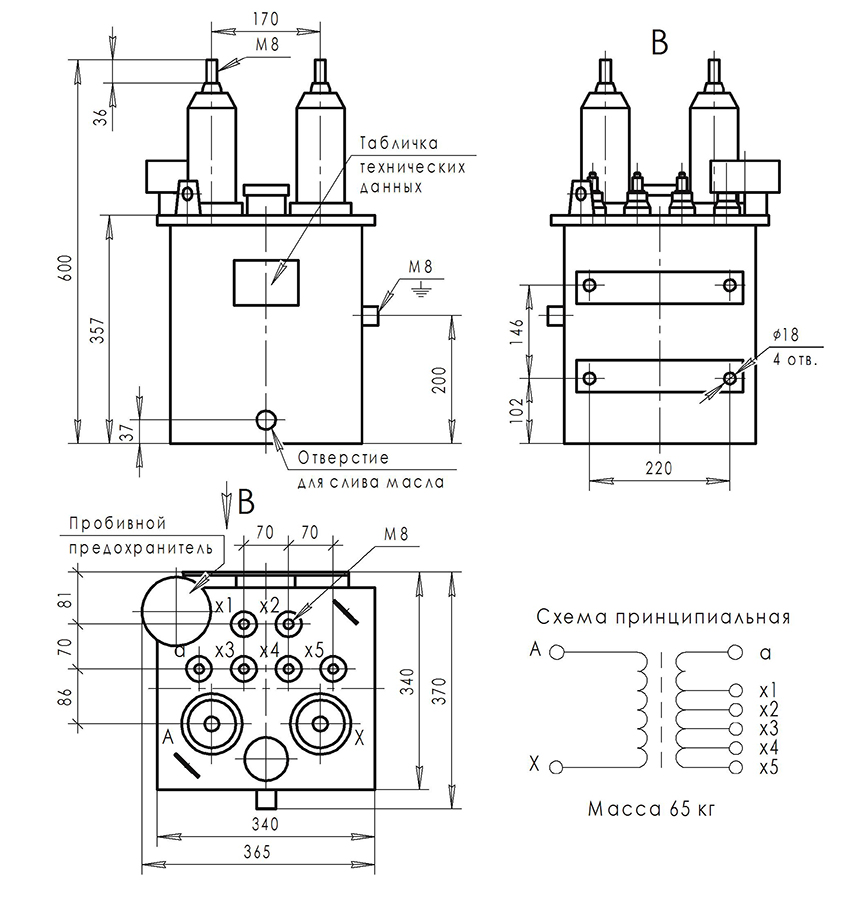

Вес Не более 45 кг (ОМ-0,63; ОМ-1,25); 65 кг (ОМ-2,5)

Структура обозначения, пример заказа

ОМ
0,63
6
230
0,105
2,74
УХЛ1

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Номинальное напряжение вторичной обмотки, В

Номинальное напряжение первичной обмотки, кВ

Номинальная мощность, кВА

Наименование модели

Варианты исполнений

Параметр

Значение

Номинальная мощность, кВА

0,63

1,25

2,5

Номинальное напряжение первичной обмотки, кВ

6

10

6

10

6

10

Номинальное напряжение вторичной обмотки, В

a-x

230

a-x1

218

a-x2

224

a-x3

230

a-x4

236

a-x5

242

Номинальный первичный ток, А

0,105

0,063

0,208

0,125

0,417

0,25

Номинальный вторичный ток, А

2,74

5,43

10,89

Напряжение короткого замыкания, %

6,0

5,0

5,5

Ток холостого хода, %

18

23

Потери холостого хода, Вт

18

26

40

Потери короткого замыкания, Вт

40

50

90

Стандартный комплект поставки

  • Трансформаторов малой мощности ОМ.
  • Паспорт.
