ТСДЗ трансформаторы для прогрева бетона

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 40,0 кВА, 63,0 кВА, 80,0 кВА

Класс напряжения: 0,38 кВ

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Описание

Силовые трехфазные трансформаторы серии ТСДЗ с воздушной принудительной циркуляцией воздуха защищенного исполнения
предназначены для электропрогрева бетона и мерзлого грунта с автоматическим регулированием температуры.

Особенности:

  • Трансформаторы для прогрева бетона ТСДЗ оснащены только алюминиевой обмоткой, но для ее охлаждения в конструкции станции предусмотрен дополнительный вентилятор. Трансформаторы ТСДЗ относятся к сухим силовым станциям.
  • ТСДЗ рассчитан на длительную беспрерывную работу при температурах до -40 °С.

Устройство и принцип работы
Трансформаторы представляют собой передвижную установку в однокорпусном исполнении, обеспечивающую преобразование электрической энергии сети в электрическую энергию, необходимую для термообработки бетона.

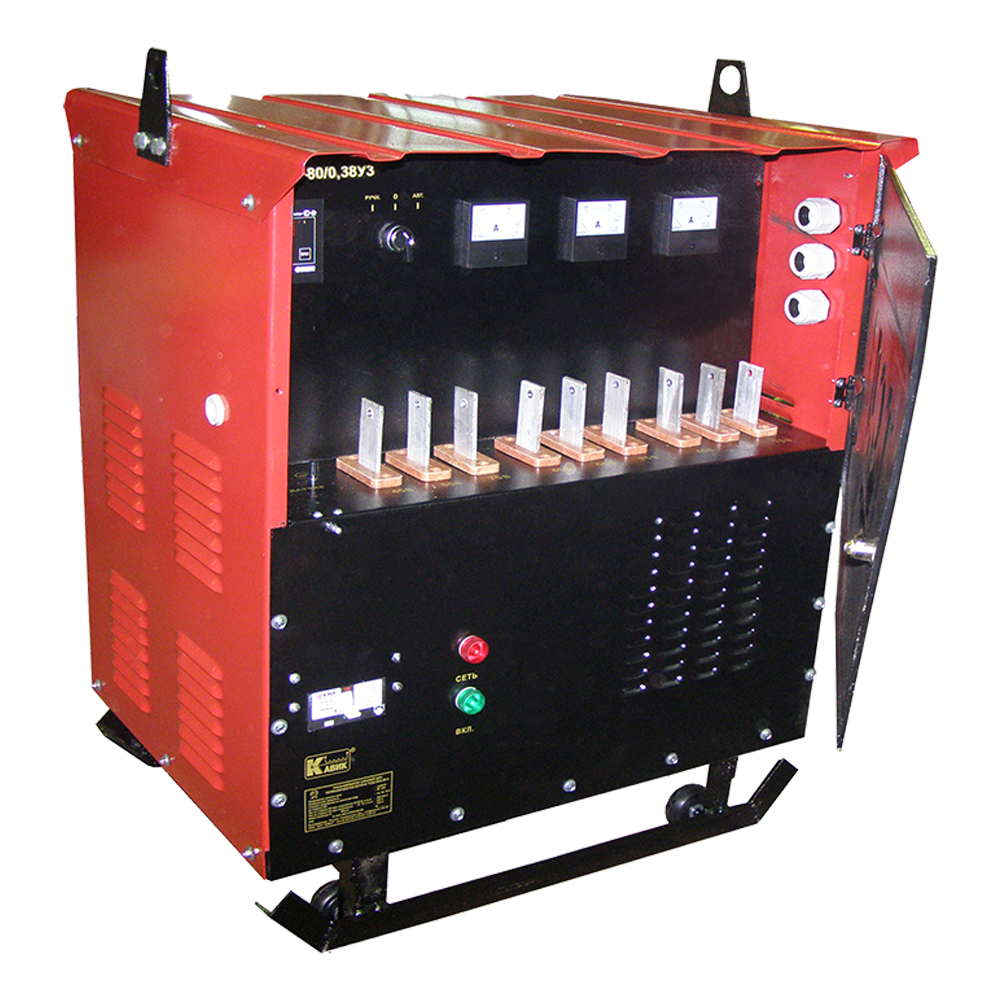

Конструктивно трансформаторы серии ТСДЗ состоят из активной части, автоматического выключателя, блока управления и кожуха, на передней панели которого расположены выводы НН и закрытые дверью.

Активная часть состоит из магнитопровода с обмотками высокого напряжения (ВН) и низкого напряжения (НН), нижних и верхних ярмовых  балок и отводов НН. Активная часть жестко соединена с кожухом. Магнитопровод трансформатора стержневого типа собран из электротехнической стали. Обмотки многослойные цилиндрические, изготовлены из алюминиевого провода  прямоугольного сечения марки АПСД. Отводы выполнены из алюминиевой шины.

На  вводе  трансформатора  установлен  автоматический  выключатель, который осуществляет защиту трансформатора от перегрузок и коротких замыканий. Контроль наличия напряжения на  вводе  380 В, в цепи  питания трансформатора осуществляется сигнальными лампами.

На  передней  панели  трансформатора  имеется  дверь,  за  которой  находится клеммы НН и панель управления. На  панели  управления  размещены  измерительные  приборы,  измеритель регулятора тока,  переключатель  режимов «Ручн.»  и «Авт.»,  клеммы  подключения датчика температуры. Предусмотрена  блокировка,  т.е.  при  открытой  двери  и режиме «Авт» снимается напряжение с НН. Контроль  тока  нагрузки  электропрогрева  по  фазам  на  стороне  НН  осуществляется амперметрами при положении переключателя «Ручн.»

Технические характеристики

Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2, У3
Габаритные размеры 770х600х940 мм (исполнения СДЗ-63М, СДЗ-63А, СДЗ-40М); 770х600х1040 мм (исполнения СДЗ-80М, СДЗ-80А)
Вес 258 кг (исполнение СДЗ-40М); 305 кг (исполнения СДЗ-63А, СДЗ-80А); 340 кг (исполнение СДЗ-80М)

Структура обозначения, пример заказа

ТСДЗ
63
0,38
У3

Климатическое исполнение

Класс напряжения, кВ

Номинальная мощность, кВА

Наименование модели

Варианты исполнений

Наименование

ТСДЗ-63М

ТСДЗ-63А
(с автоматикой)

ТСДЗ-80М

ТСДЗ-80А
(с автоматикой)

ТСДЗ-40М

Напряжение питания сети

380 В

380 В

380 В

380 В

380 В

Количество фаз

3

3

3

3

3

Частота

50 Гц

50 Гц

50 Гц

50 Гц

50 Гц

Номинальная мощность

63 кВА

63 кВА

80 кВА

80 кВА

40 кВА

Ступени напряжения на холостом ходу на стороне НН

63-70-80 В

63-70-80 В

45-55-75 В

45-55-75 В

35-55-75 В

Ток на стороне НН

при напряжении 63-70В,
450-350 А

при напряжении 50/55 В, не более 450 А

при напряжении 45 В, не более 600 А

при напряжении 50/55 В, не более 450 А

при напряжении 35 В, не более 300 А

при напряжении 80В, 300 А

при напряжении 65 В, не более 350 А

при напряжении 55 В, не более 500 А

при напряжении 65 В, не более 350 А

при напряжении 55 В, не более 300 А



при напряжении 80/85 В, не более 350 А

при напряжении 75 В, не более 400 А

при напряжении 80/85 В, не более 300 А

при напряжении 75 В, не более 300 А



при напряжении 100 В, не более
250 А



при напряжении 100 В, не более 250 А



Габаритные размеры

770*600*940 мм

770*600*940 мм

770*600*1040 мм

770*600*1040 мм

770*600*940 мм

Macca

310 кг

305 кг

340 кг

305 кг

258 кг

Диапазон автоматического регулирования температуры

-50 +750 °С



-50 +750 °С





Тип температурных датчиков

ТХК (L);
ТХА(К);
ТЖК (J)



ТХК (L);
ТХА (К);
ТЖК (J)





Стандартный комплект поставки

  • Трансформатор ТСДЗ.
  • Паспорт.
