ОСЗ трансформаторы напряжения

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,0 кВА, 1,6 кВА, 2,0 кВА, 2,5 кВА, 4,0 кВА, 6,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 30,0 кВА, 40,0 кВА, 45,0 кВА, 63,0 кВА, 80,0 кВА, 100,0 кВА, 160,0 кВА, 200,0 кВА

Класс напряжения: 0,22 кВ

Тип изоляции: Твердый диэлектрик

Описание

Трансформаторы  напряжения ОСЗ однофазные, сухие, защищенные, с естественным воздушным охлаждением, предназначены для преобразования переменного напряжения сети 220 В в переменное напряжение 36 В; 42 В; 24 В; 12 В.

Устройство и принцип работы

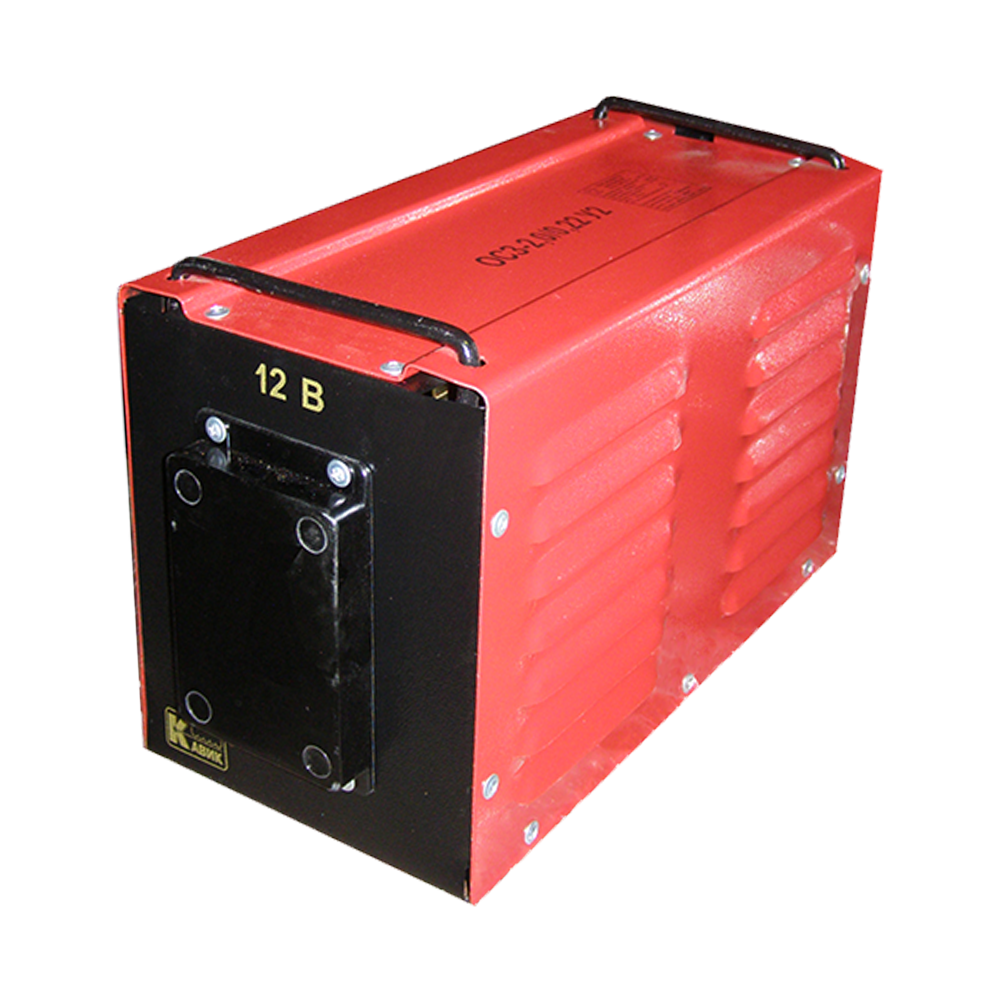

Конструктивно трансформаторы ОСЗ представляют  собой  переносную  установку в однокорпусном исполнении с естественной вентиляцией, которые состоят  из  следующих  основных  узлов:

  • магнитопровода
  • сердечника
  • трансформаторных обмоток
  • выводных клемных колодок и кожуха

Однофазные трансформаторы ОСЗ оснащены магнитопроводом стержневого типа. Обмотки каждой фазы имеют по две катушки первичную и вторичную, изолированы стеклопластиком и пропитаны электротехническим лаком. Сердечник собран из листов электротехнической стали толщиной 0,5 мм и выполнен в виде бесшпилечной конструкции.
Подключение сетевых и сварочных проводов осуществляется через клеммы, расположенные на боковых стенках. Для удобства перемещения, трансформаторы снабжены двумя ручками, расположенными на крышке кожуха.

Технические характеристики

Напряжение первичной обмотки 220 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2
Исполнение по степени защиты IP20

Структура обозначения, пример заказа

ОСЗ
1,0
0,22
36
У2

Климатическое исполнение

Напряжение вторичной обмотки, В

Класс напряжения, кВ

Номинальная мощность, кВА

Наименование модели

Варианты исполнений

  • ОСЗ-1,0/0,22-12-У2; ОСЗ-1,0/0,22-24-У2; ОСЗ-1,0/0,22-36-У2; ОСЗ-1,0/0,22-42-У2;
  • ОСЗ-1,6/0,22-12-У2; ОСЗ-1,6/0,22-24-У2; ОСЗ-1,6/0,22-36-У2; ОСЗ-1,6/0,22-42-У2;
  • ОСЗ-2,0/0,22-12-У2; ОСЗ-2,0/0,22-24-У2; ОСЗ-2,0/0,22-36-У2; ОСЗ-2,0/0,22-42-У2;
  • ОСЗ-2,5/0,22-12-У2; ОСЗ-2,5/0,22-24-У2; ОСЗ-2,5/0,22-36-У2; ОСЗ-2,5/0,22-42-У2;
  • ОСЗ-4,0/0,22-12-У2; ОСЗ-4,0/0,22-24-У2; ОСЗ-4,0/0,22-36-У2; ОСЗ-4,0/0,22-42-У2;
  • ОСЗ-6,0/0,22-12-У2; ОСЗ-6,0/0,22-24-У2; ОСЗ-6,0/0,22-36-У2; ОСЗ-6,0/0,22-42 У2;
  • ОСЗ-6,3/0,22-12-У2; ОСЗ-6,3/0,22-24-У2; ОСЗ-6,3/0,22-36-У2; ОСЗ-6,3/0,22-42-У2;
  • ОСЗ-10,0/0,22-12-У2; ОСЗ-10,0/0,22-24-У2; ОСЗ-10,0/0,22-36-У2; ОСЗ-10,0/0,22-42-У2;
  • ОСЗ-16,0/0,22-12-У2; ОСЗ-16,0/0,22-24-У2; ОСЗ-16,0/0,22-36-У2; ОСЗ-16,0/0,22-42-У2;
  • ОСЗ-20,0/0,22-12-У2; ОСЗ-20,0/0,22-24-У2; ОСЗ-20,0/0,22-36-У2; ОСЗ-20,0/0,22-42-У2;
  • ОСЗ-25,0/0,22-12-У2; ОСЗ-25,0/0,22-24-У2; ОСЗ-25,0/0,22-36-У2; ОСЗ-25,0/0,22-42-У2;
  • ОСЗ-30,0/0,22-12-У2; ОСЗ-30,0/0,22-24-У2; ОСЗ-30,0/0,22-36-У2; ОСЗ-30,0/0,22-42-У2;
  • ОСЗ-40,0/0,22-12-У2; ОСЗ-40,0/0,22-24-У2; ОСЗ-40,0/0,22-36-У2; ОСЗ-40,0/0,22-42-У2;
  • ОСЗ-45,0/0,22-12-У2; ОСЗ-45,0/0,22-24-У2; ОСЗ-45,0/0,22-36-У2; ОСЗ-45,0/0,22-42-У2;
  • ОСЗ-63,0/0,22-12-У2; ОСЗ-63,0/0,22-24-У2; ОСЗ-63,0/0,22-36-У2; ОСЗ-63,0/0,22-42-У2;
  • ОСЗ-80,0/0,22-12-У2; ОСЗ-80,0/0,22-24-У2; ОСЗ-80,0/0,22-36-У2; ОСЗ-80,0/0,22-42-У2;
  • ОСЗ-100,0/0,22-12-У2; ОСЗ-100,0/0,22-24-У2; ОСЗ-100,0/0,22-36-У2; ОСЗ-100,0/0,22-42-У2;
  • ОСЗ-160,0/0,22-12-У2; ОСЗ-160,0/0,22-24-У2; ОСЗ-160,0/0,22-36-У2; ОСЗ-160,0/0,22-42-У2;
  • ОСЗ-200,0/0,22-12-У2; ОСЗ-200,0/0,22-24-У2; ОСЗ-200,0/0,22-36-У2; ОСЗ-200,0/0,22-42-У2.

Стандартный комплект поставки

  • Трансформатор ОСЗ.
  • Паспорт.
