НТС трансформаторы напряжения

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,6 кВА, 2,5 кВА, 4,0 кВА, 6,0 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 24,0 кВА, 28,0 кВА, 32,0 кВА

Класс напряжения: 0,38 кВ

Тип изоляции: Твердый диэлектрик

Описание

Трехфазные трансформаторы напряжения НТС предназначены для преобразования переменного трехфазного  напряжения сети 380 В в переменное напряжение 36 В; 42 В; 220 В.

Устройство и принцип работы

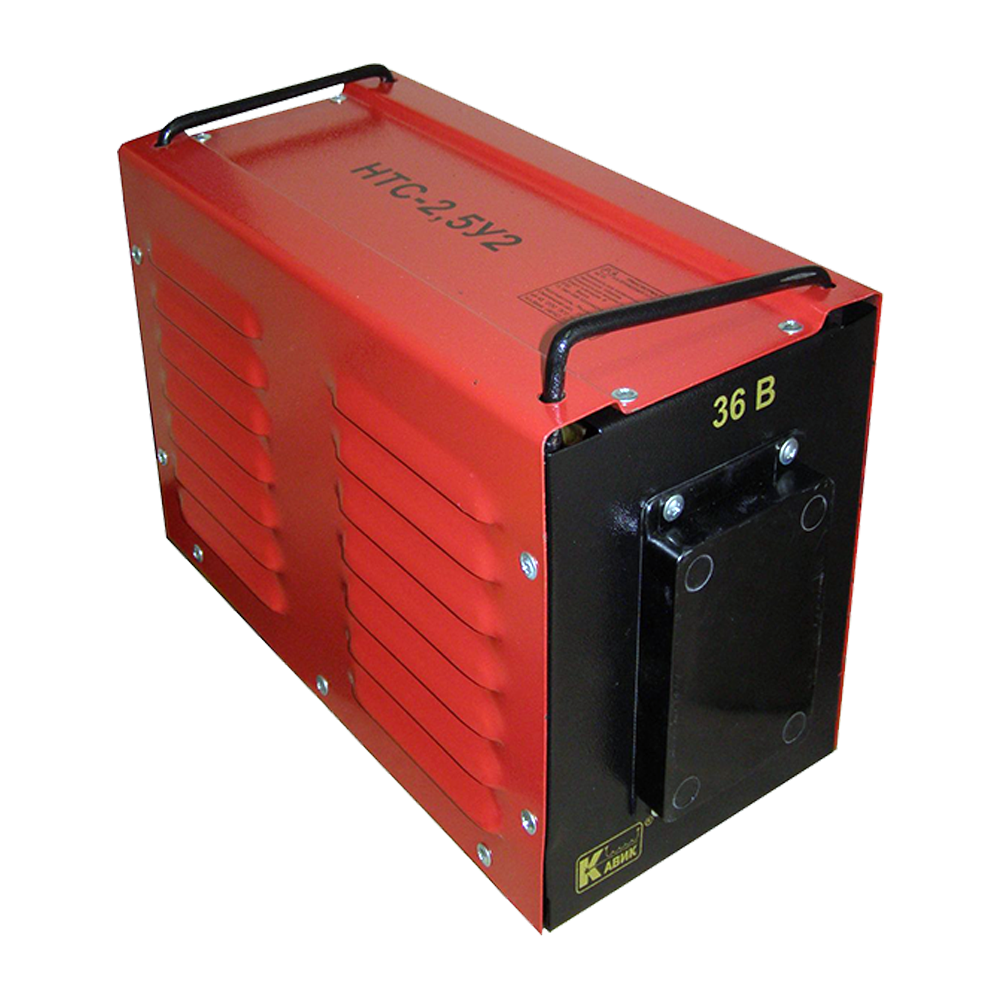

Конструктивно трансформаторы НТС представляют собой переносную установку в однокорпусном исполнении с естественной вентиляцией, которые состоят из следующих основных узлов:

  • магнитопровода
  • сердечника
  • трансформаторных обмоток
  • выводных клеммных колодок и кожуха

Техфазные трансформаторы НТС оснащены магнитопроводом стержневого типа. Обмотки каждой фазы имеют по две катушки первичную и вторичную, изолированы стеклопластиком и пропитаны электротехническим лаком. Сердечник собран из листов электротехнической стали толщиной 0,5 мм и выполнен в виде бесшпилечной конструкции.
Подключение сетевых и сварочных проводов осуществляется через клеммы, расположенные на боковых стенках. Для удобства перемещения, трансформаторы снабжены двумя ручками, расположенными на крышке кожуха.

Технические характеристики

Напряжение первичной обмотки 380 В
Напряжение вторичной обмотки 36 В, 42 В, 220 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Габаритные размеры ЗЗ0х150х250 мм (НТС-1,6); 370х160х270 мм (НТС-2,5); 410х180х320 мм (НТС-4,0); 450х200х380 мм (НТС-6,0); 500х240х380 мм (НТС-10,0); 230х650х380 мм (НТС-16,0; -20,0); 650х230х380 мм (НТС-25,0); 750х620х380 мм (НТС-30,0; -40,0)
Вес 24 кг (НТС-1,6); 29 кг (НТС-2,5); 44 кг (НТС-4,0); 60 кг (НТС-6,0); 80 кг (НТС-10,0); 95 кг (НТС-16,0); 115 кг (НТС-20,0); 140 кг (НТС-25,0); 160 кг (НТС-30,0); 200 кг (НТС-40,0)

Структура обозначения, пример заказа

НТС
40,0
У2
220

Напряжение вторичной обмотки, В

Климатическое исполнение

Номинальная мощность, кВА

Наименование модели

Варианты исполнений

  • НТС-1,6-У2-36В; НТС-1,6-У2-42В; НТС-1,6-У2-220В;
  • НТС-2,5-У2-36В; НТС-2,5-У2-42В; НТС-2,5-У2-220В;
  • НТС-4,0-У2-36В; НТС-4,0-У2-42В; НТС-4,0-У2-220В;
  • НТС-6,0-У2-36В; НТС-6,0-У2-42В; НТС-6,0-У2-220В;
  • НТС-10,0-У2-36В; НТС-10,0-У2-42В; НТС-10,0-У2-220В;
  • НТС-16,0-У2-36В; НТС-16,0-У2-42В; НТС-16,0-У2-220В;
  • НТС-20,0-У2-36В; НТС-20,0-У2-42В; НТС-20,0-У2-220В;
  • НТС-25,0-У2-36В; НТС-25,0-У2-42В; НТС-25,0-У2-220В;
  • НТС-30,0-У2-36В; НТС-30,0-У2-42В; НТС-30,0-У2-220В;
  • НТС-40,0-У2-36В; НТС-40,0-У2-42В; НТС-40,0-У2-220В.

Стандартный комплект поставки

  • Трансформатор НТС.
  • Паспорт.
