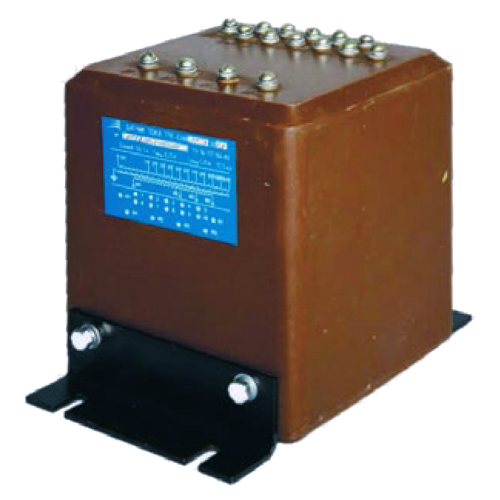

ТПС-0,66 датчик тока трансформаторный

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Описание

Трансформаторный датчик тока ТПС-0,66 предназначен:

  • для связи устройства подключения высоковольтных вводов на 500 кВ с устройством контроля изоляции (КИВ-500);
  • для защиты совместно с разрядниками устройства КИВ-500 от попадания высокого напряжения при появлении пробоя изоляции в высоковольтных вводах;
  • для выравнивания суммируемых емкостных токов вводов при неравенстве их емкостей в исправном состоянии.

Особенности датчика тока ТПС-0,66:

  • Максимальный рабочий первичный ток:
    • 0,25 А (при коэффициенте трансформации 1:5);
    • 0,166 А (при коэффициенте трансформации 1:7,5);
    • 0,125 А (при коэффициенте трансформации 1:10).
  • Максимальный рабочий вторичный ток - 1,25 А.
  • Класс изоляции первичной обмотки 0,66.
  • Класс изоляции вторичной обмотки 0,4.

Технические характеристики

Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т3, У3

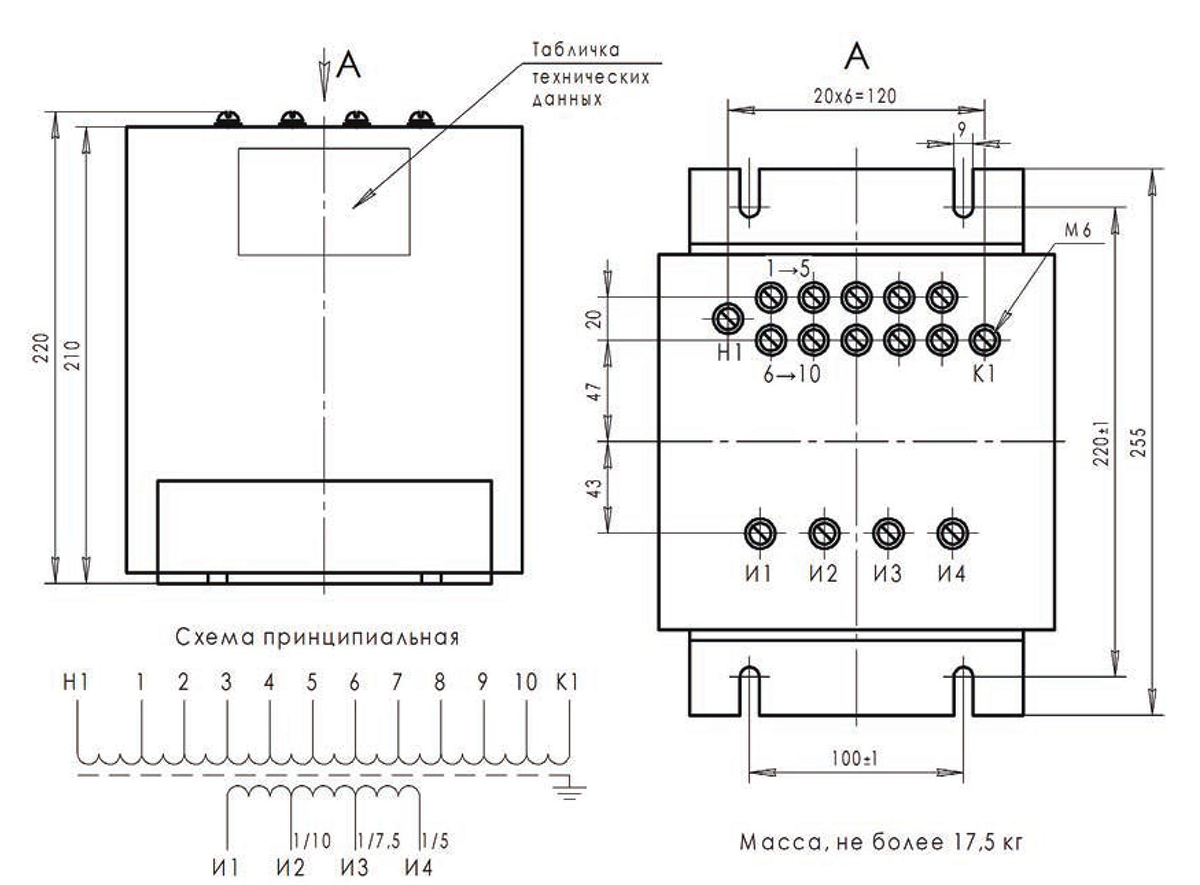

Габаритные размеры 185x260x220 мм

Структура обозначения, пример заказа

ТПС
0,66
0,4
У3

Климатическое исполнение

Класс изоляции вторичной обмотки

Класс изоляции первичной обмотки

Наименование модели

Стандартный комплект поставки

  • Датчик тока трансформаторный ТПС-0,66.
  • Паспорт.
