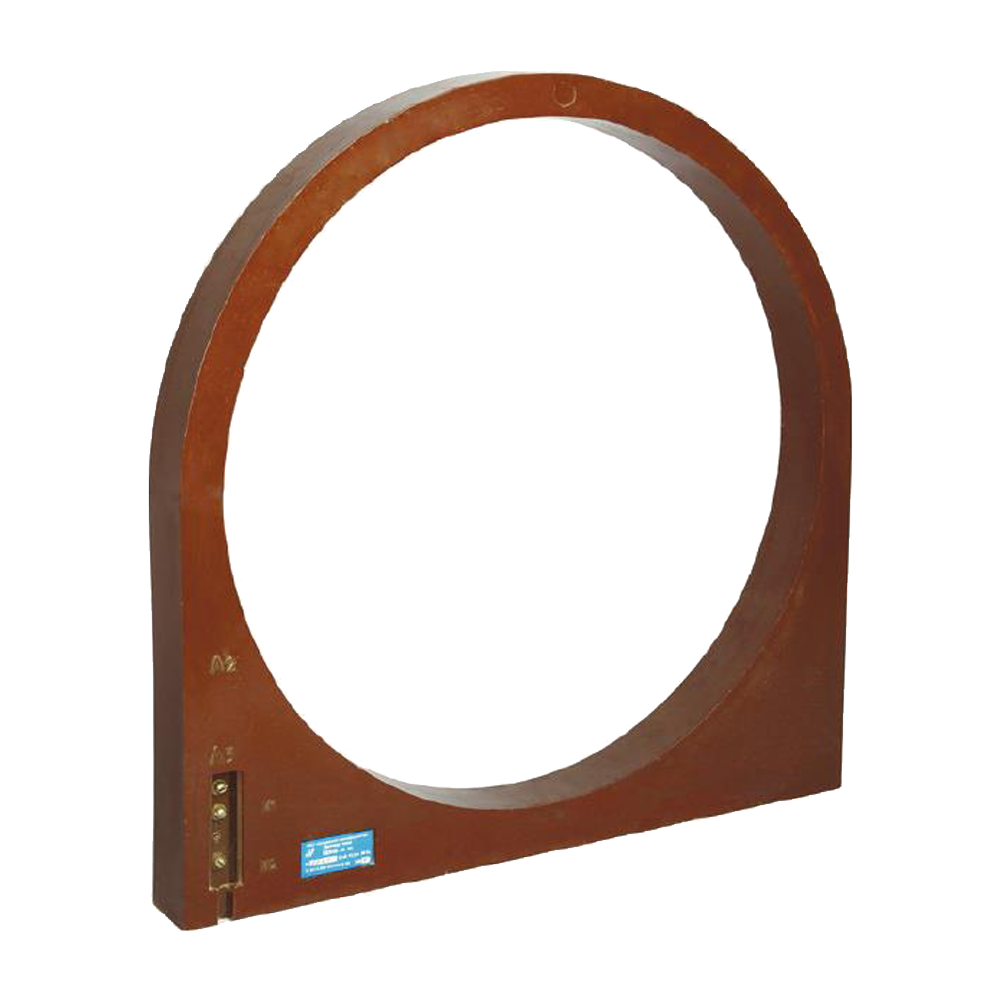

ТДЗЛВ-10 датчик тока трансформаторный

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Описание

Датчик тока трансформаторный ТДЗЛВ-10 в комплекте с устройством УСЗ-ЗС предназначен для поиска поврежденной воздушной линии электропередачи напряжением 6-10 кВ (СП ВЛ-1Ф) с однофазным замыканием в сети с изолированной и компенсированной нейтралью.

Данная система позволяет максимально приблизиться к идеальной форме определения достоверности результатов поиска воздушной линии с однофазным замыканием. Это достигается использованием следующих трех способов поиска: по величине емкостного тока, по направлению емкостного тока и по величине искажения формы синусоидальной кривой.

Датчик ТДЗЛВ-10 может устанавливаться на любую отходящую ЛЭП номинальным током до 1000 А включительно.

Особенности датчика тока ТДЗЛВ-10:

  • Номинальный первичный ток не более 5 А.
  • Номинальный вторичный ток:
    • 6 (20 %) мА ( при I1=3 А);
    • 20 (20 %) мА ( при I1=5 А).
  • Первичный ток однофазного замыкания не более 30 А.

Технические характеристики

Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3

Структура обозначения, пример заказа

ТДЗЛВ
10
3
6
У3

Климатическое исполнение

Номинальный вторичный ток, мА

Номинальный первичный ток, А

Номинальное напряжение, кВ

Наименование модели

Стандартный комплект поставки

  • Датчик тока трансформаторный ТДЗЛВ-10.
  • Паспорт.
