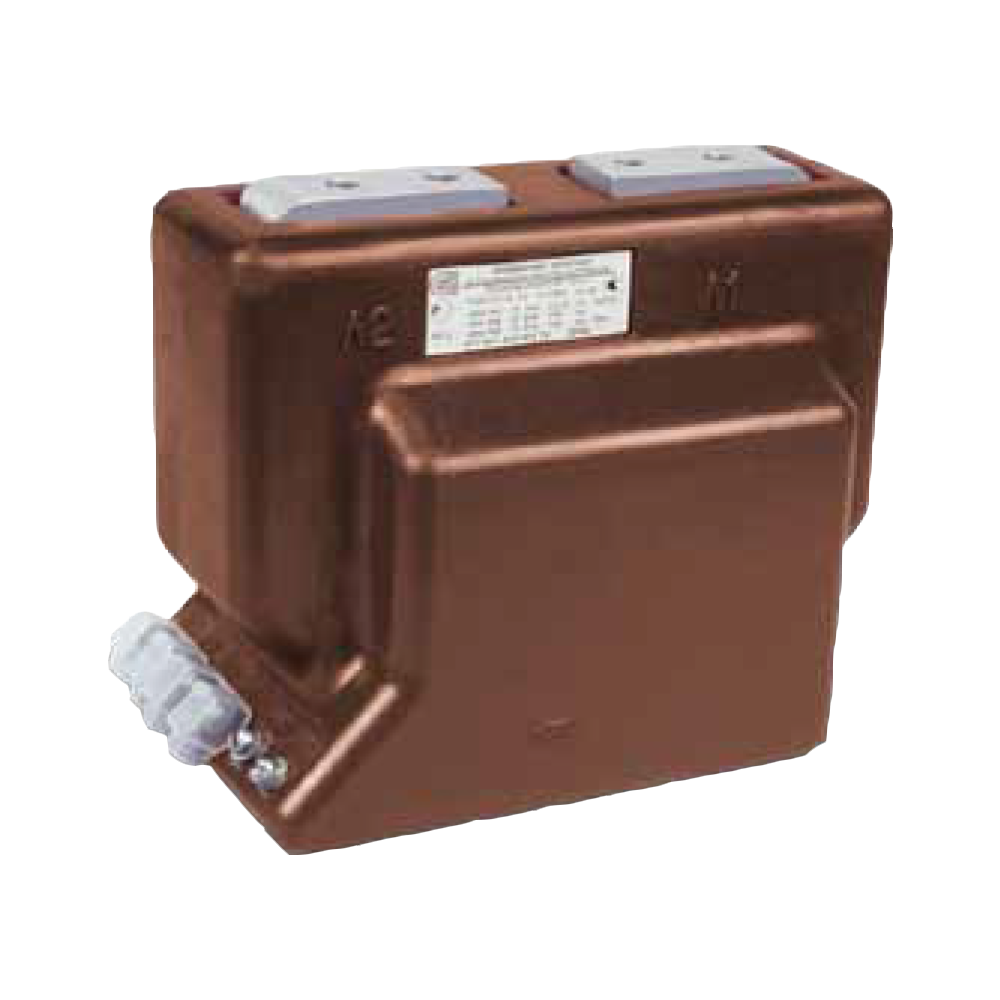

ТОЛ-10-I трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 6 кВ, 10 кВ

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы тока ТОЛ-10-I предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установок (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Особенности трансформаторов ТОЛ-10-I:

Измерительные трансформаторы ТОЛ-10-I изготавливаются в исполнении "У" и "Т" категории размещения «2» по ГОСТ 15150 и предназначены для эксплуатации в условиях:
- Высота над уровнем моря не более 1000 м.
- Окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию.
Рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.

Особенности трансформаторов тока ТОЛ-10-I с переключаемыми коэффициентами трансформации:

Трансформаторы тока ТОЛ-10-I переключаемые по первичной или вторичной стороне имеют 2 коэффициента трансформации.
Изготавливаются в двухобмоточном варианте, с любым классом точности (0,2S; 0,2; 0,5S; 0,5).

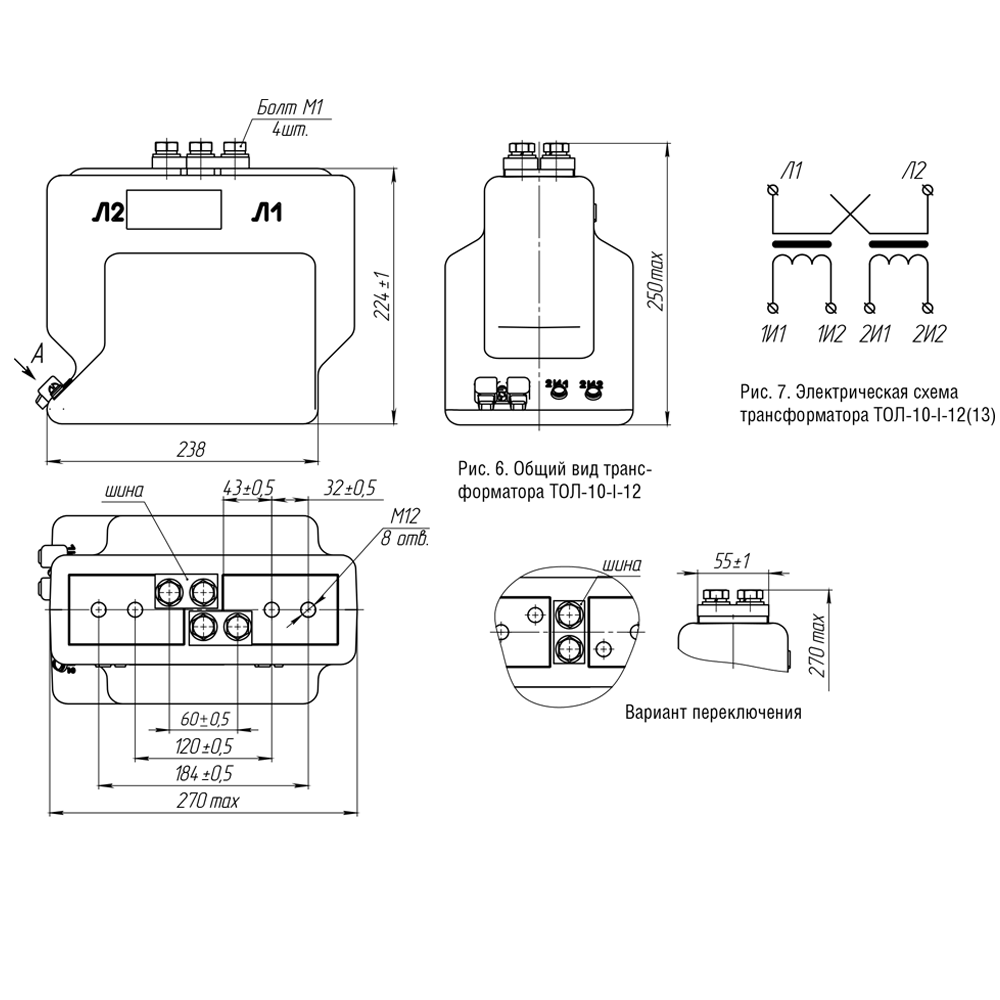

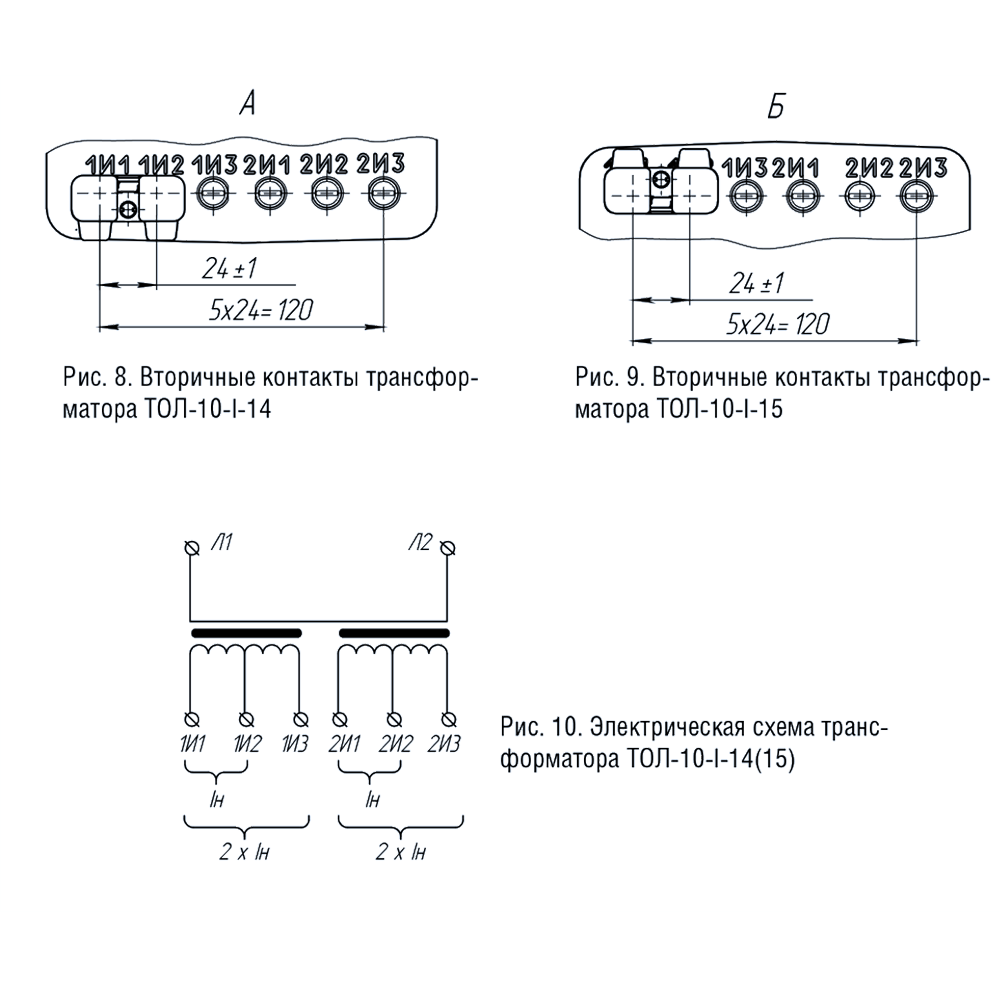

Трансформаторы ТОЛ переключаемые по первичной стороне имеют обозначение ТОЛ-10-I-12 (выводы контактов вторичных обмоток сверху) или 13 (выводы контактов вторичных обмоток снизу). Переключаемые по вторичной стороне соответственно имеют обозначение ТОЛ-10-I-14 или 15.
Допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1 ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1 ВА.

Технические характеристики

Наибольшее рабочее напряжение	12 кВ
Номинальная частота	50 Гц, 60 Гц
Класс точности основной вторичной обмотки	0,2, 0,2S, 0,5, 0,5S, 1, 5P, 10P
Номинальная вторичная нагрузка	1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2, У2
Ток односекундной термической стойкости, кА	0,4...40

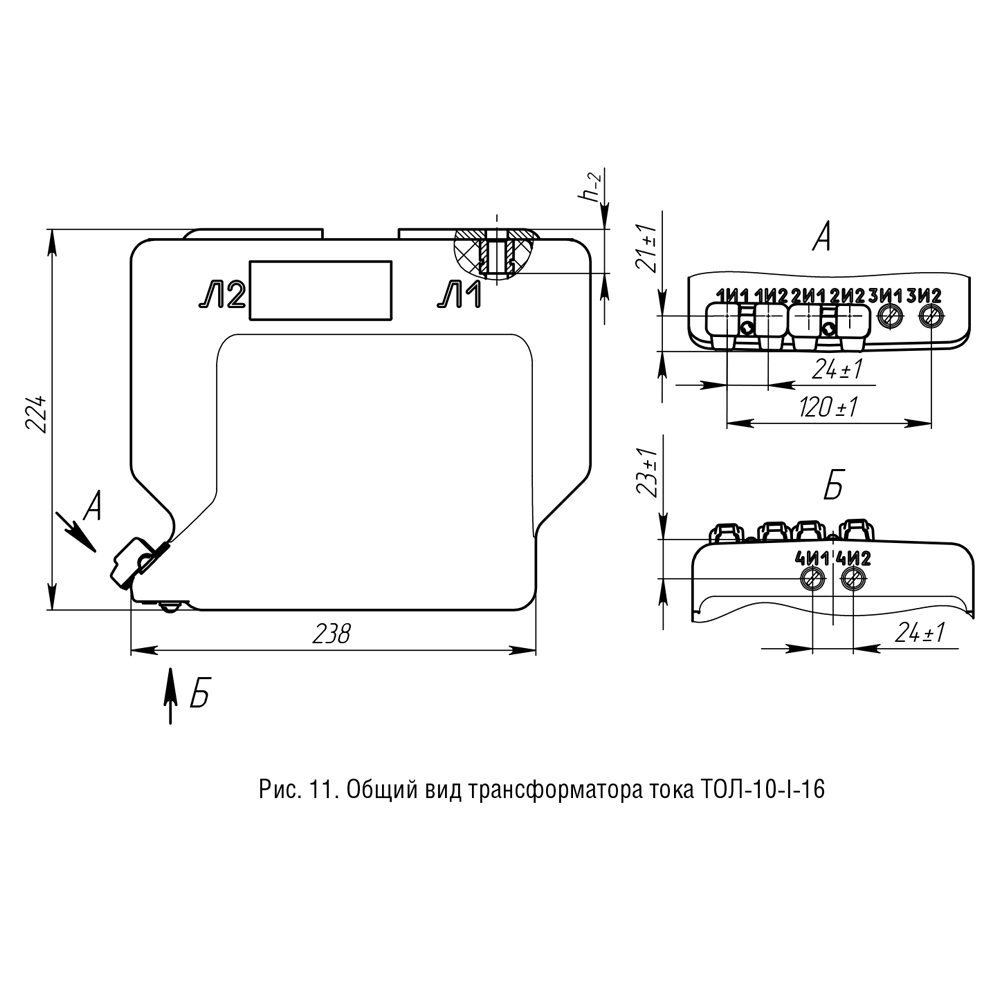

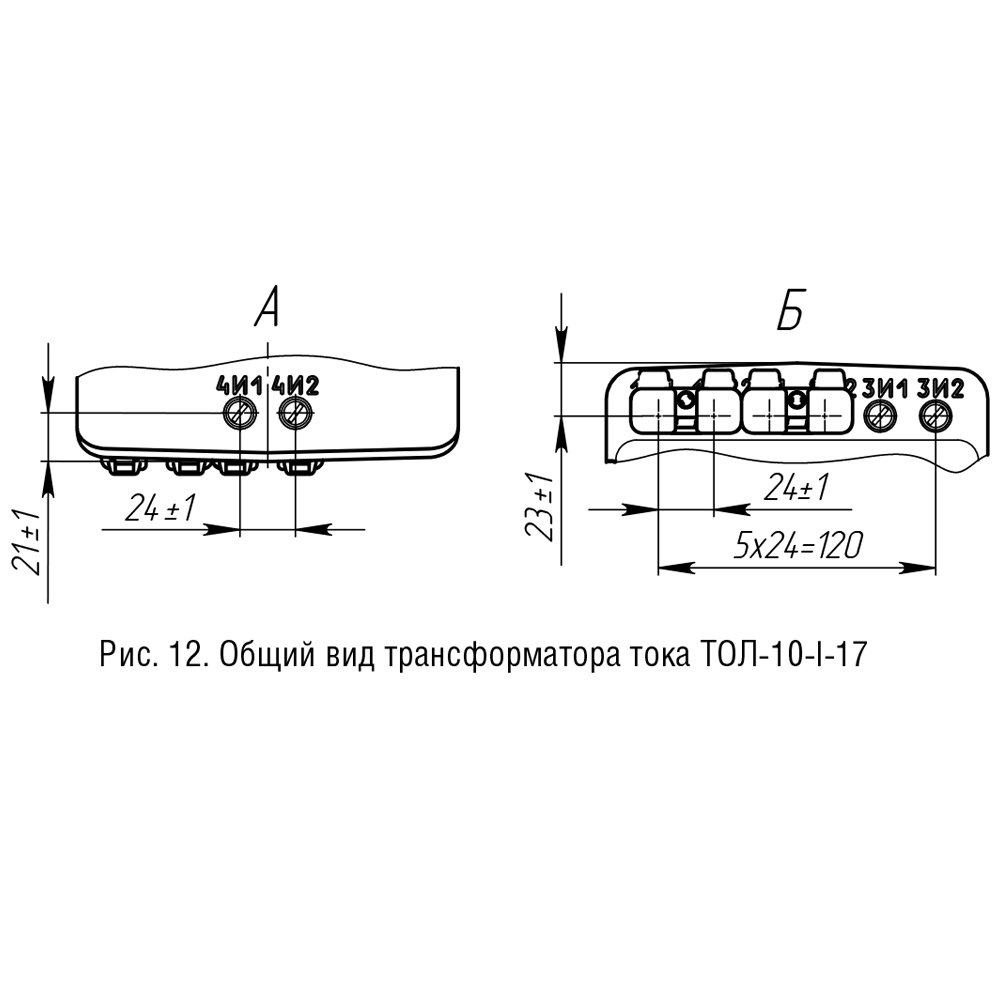

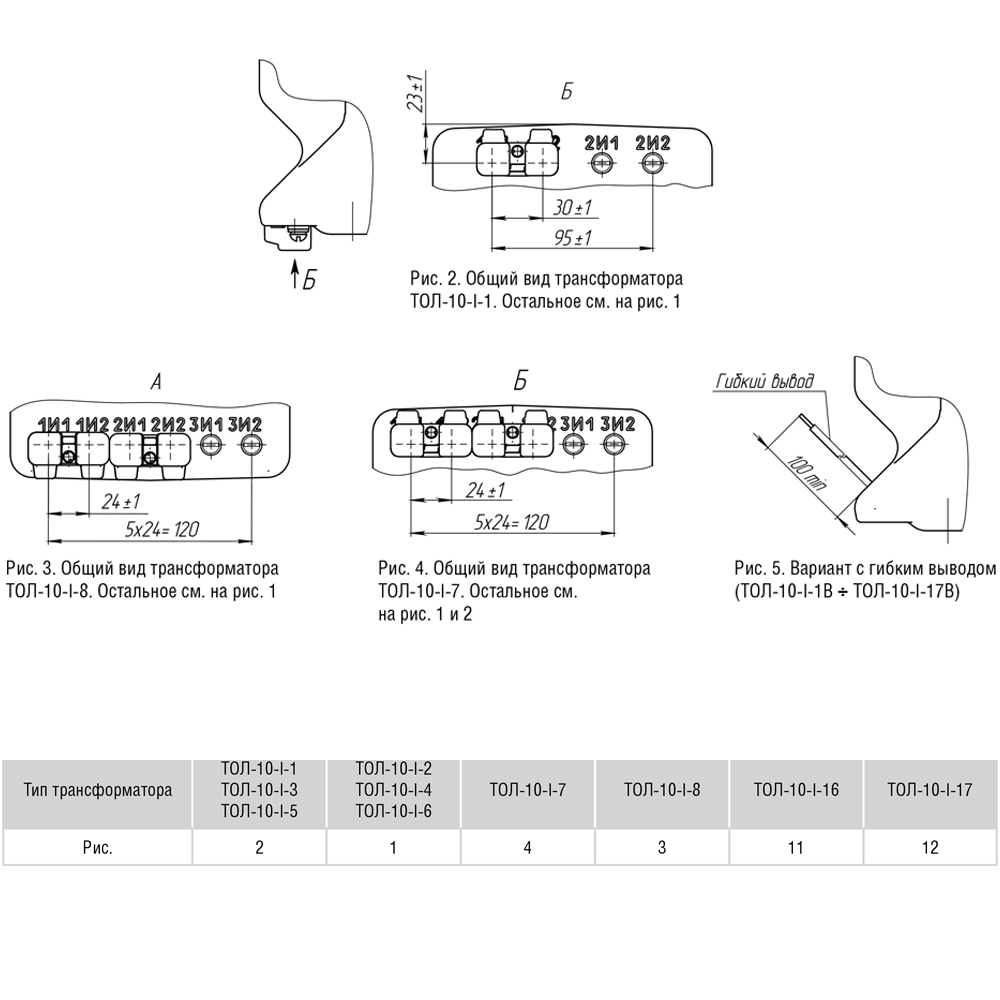

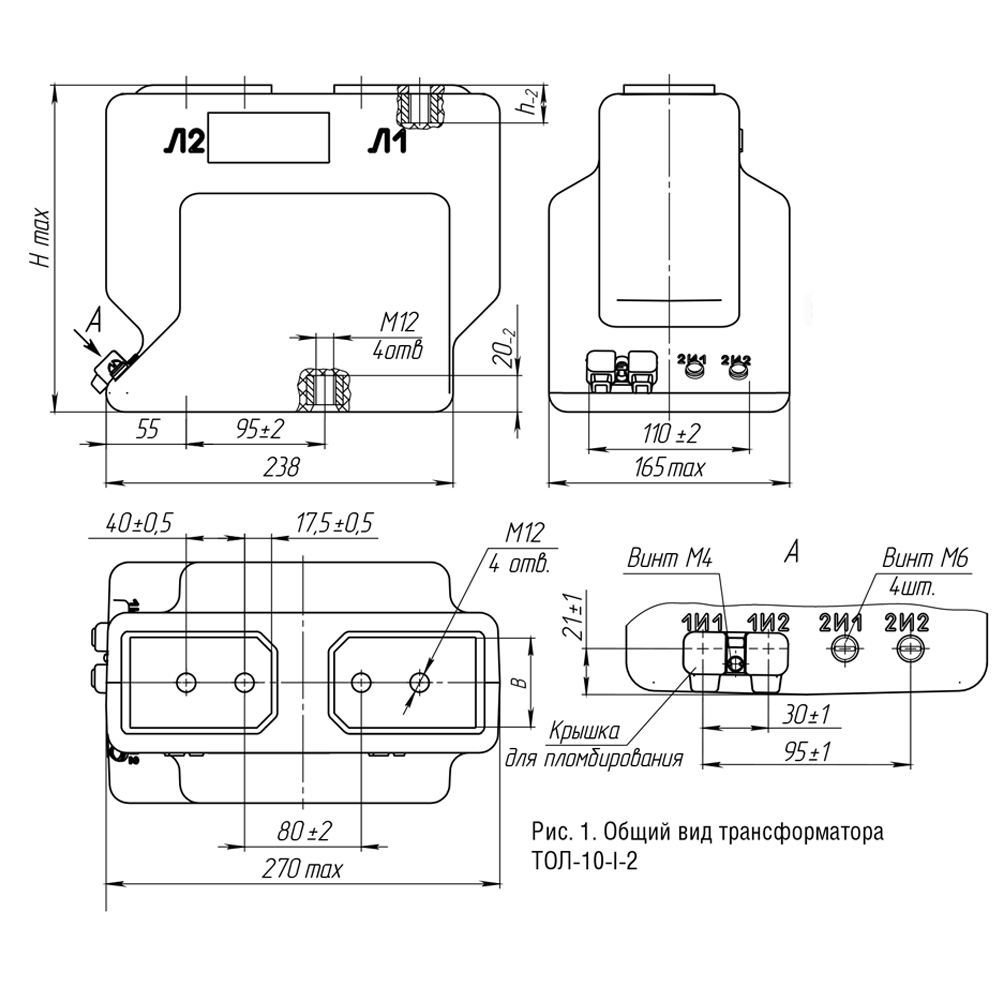

Конструктивное исполнение	1...8, 16, 17; 12..15 (ТОЛ-10-I с переключаемыми коэффициентами трансформации)
Вес	20±1 кг

Структура обозначения, пример заказа

I-1

Номинальный вторичный ток, А

Номинальный первичный ток, А

Номер конструктивного исполнения

Номинальное напряжение, кВ

Исполнение с литой изоляцией

Опорный

Трансформатор тока

Стандартный комплект поставки

Трансформатор.
Техническое описание и инструкция по эксплуатации.
Паспорт.

Скачать документацию

ТОЛ-10-I трансформаторы тока опорные. Варианты исполнений, технические характеристики.

ТОЛ-10-I трансформаторы тока опорные. Руководство по эксплуатации.
