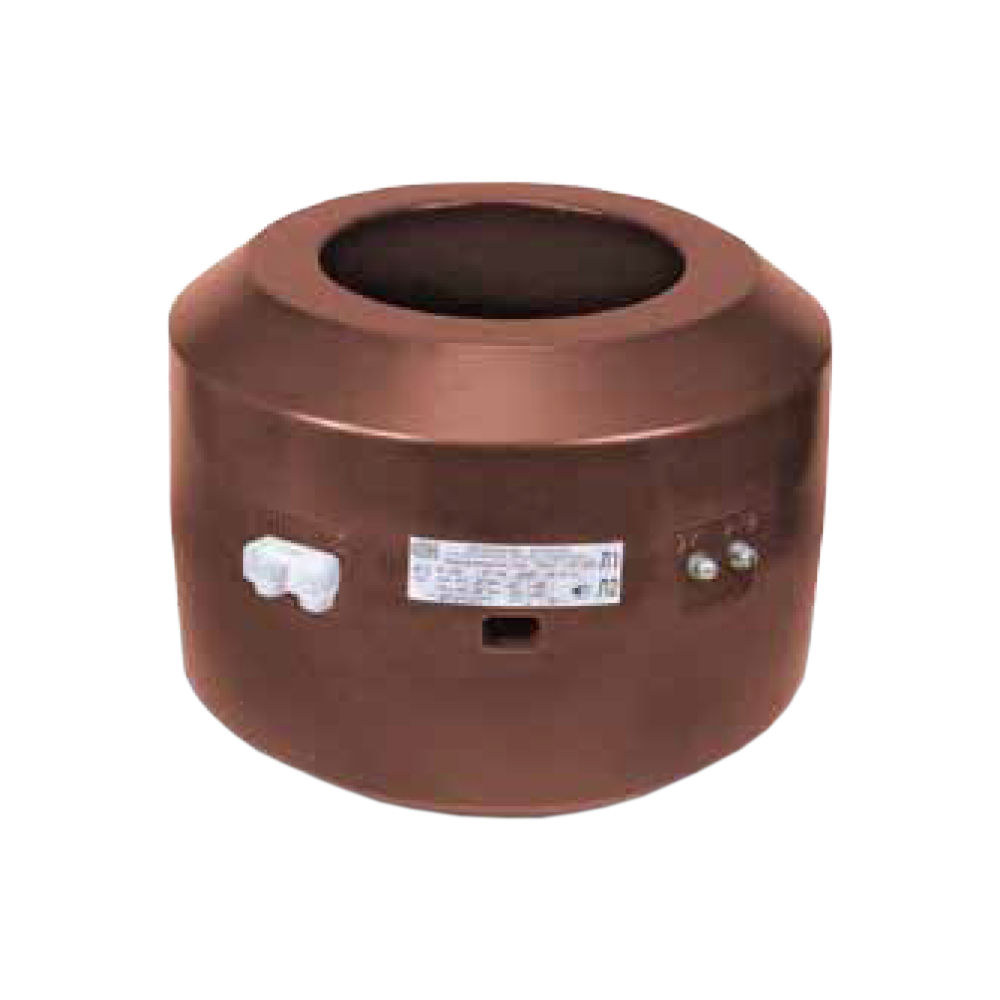

ТШЛ-10 трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Описание

Трансформаторы тока ТШЛ-10 предназначены для питания цепей измерения, защиты и управления, для изолирования цепей вторичного тока от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Особенности шинных трансформаторов тока ТШЛ-10:
- Трансформаторы применяются для встраивания в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10, ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектные распределительные устройства с круглой шиной (ТШЛ-10-I).
- ТШЛ-10 предназначены для работы в следующих условиях:
                - климатическое исполнение «У, Т» категории размещения 3 по ГОСТ 15150;
                - при верхнем значении рабочей температуры воздуха с учетом повышения температуры воздуха внутри КРУ или в шинопроводе 70 °C;
                - высота установки над уровнем моря не более 1000 м;
                - окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
- Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Обязательно соединение шины с контактом трансформатора, имеющим маркировку «Ш».
- Рабочее положение изделий: на токи 600-5000 А - любое, на токи 8000-10000 А - вертикальное.

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 10P
Номинальная вторичная нагрузка 1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА, 50 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т3, У3

Структура обозначения, пример заказа

Т
Ш
Л
10
1000
Т3

Климатическое исполнение и категория размещения

Номинальный, первичный ток, А

Номинальное напряжение, кВ

Исполнение трансформатора с литой изоляцией

Шинный

Трансформатор тока

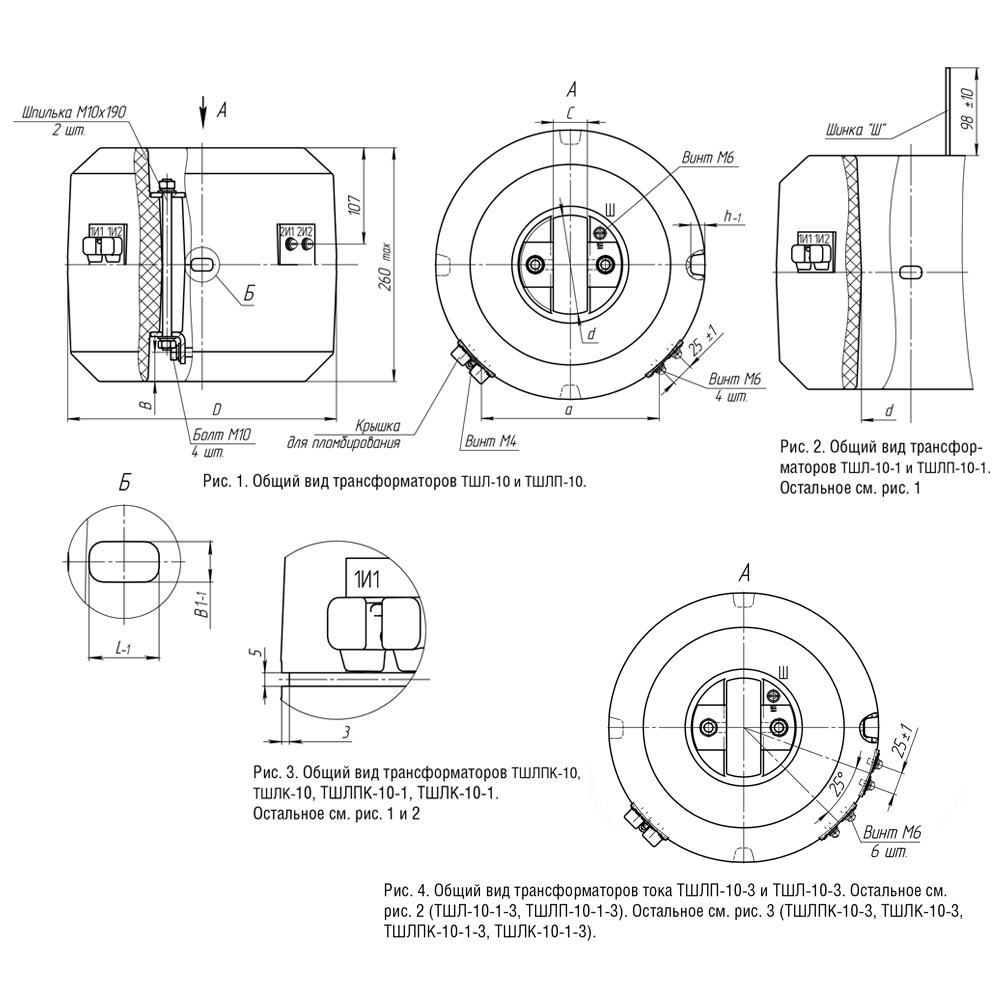

Варианты исполнений

Тип трансформатора

Размеры, мм

Масса, кг

Исполнение

B

C

D

d

α0

ТШЛП-10

35

38

300

110

90

49

1

ТШЛПК-10

2

ТШЛП-10-1

1

ТШЛПК-10-1

2

ТШЛ-10

40

135

350

175

70

52

1

ТШЛК-10

2

ТШЛ-10-1

1

ТШЛК-10-1

2

Характеристики

Значения

Номинальное напряжение, кВ

10 или 11

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50 или 60

Номинальный первичный ток, А:

 - ТШЛП-10; ТШЛПК-10; ТШЛП-10-1; ТШЛПК-10-1

1000; 1500; 2000

 - ТШЛ-10; ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1

2000; 3000; 4000;5000

Номинальный вторичный ток, А

5

Число вторичных обмоток, шт.

2

Номинальный класс точности:

 - обмотка для измерений

0,2; 0,2S; 0,5; 0,5S

 - обмотка для защиты

10Р*

Номинальная вторичная нагрузка обмотки с коэффициентом мощности cosφ = 0,8, В·А:



 - обмотка для измерений

20

 - обмотка для защиты

30

Кратность трехсекундного тока термической стойкости

35

Номинальная предельная кратность обмотки для защиты

25

Испытательное напряжение, кВ:

 - одноминутное промышленной частоты

42

 - грозового импульса полного

75

Примечание: в соответствии с заказом могут поставляться класса точности 5Р

Стандартный комплект поставки

  • Трансформатор.
  • Руководство по эксплуатации.
  • Паспорт.
