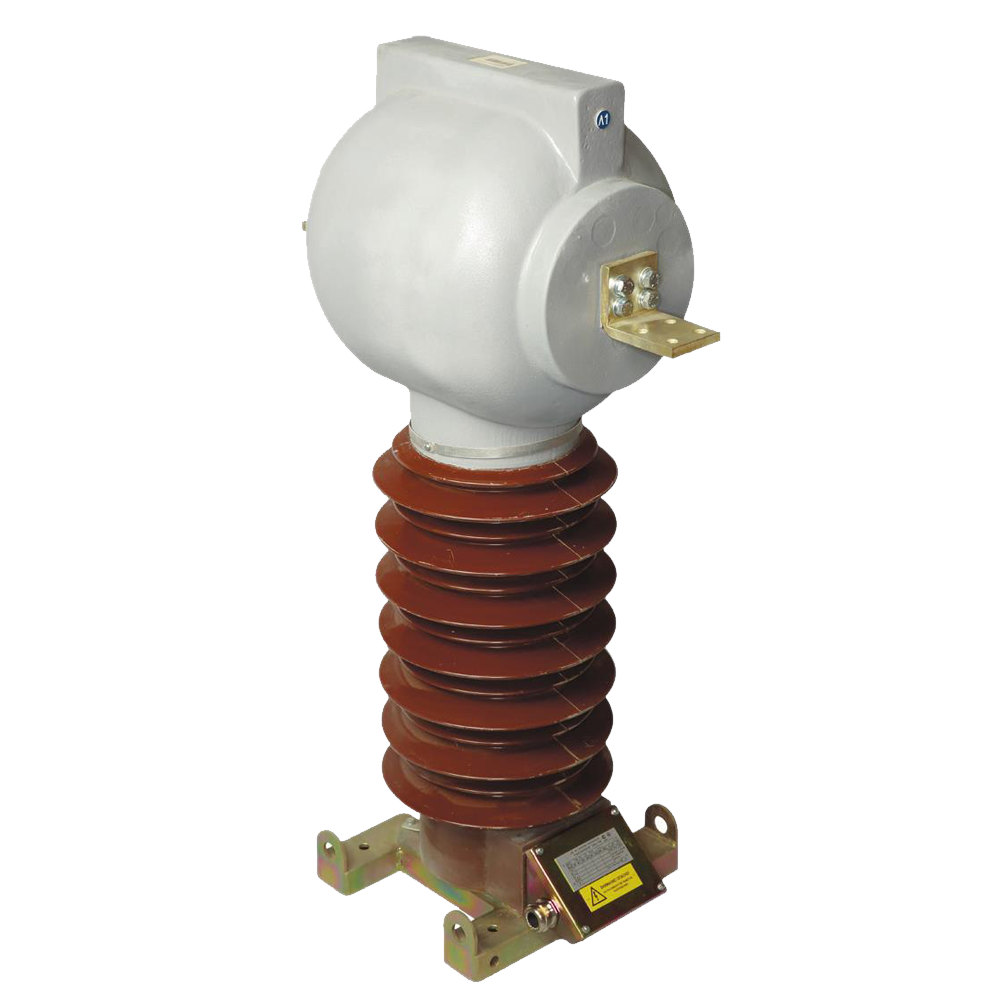

ТЛК-СТ-35-2.2 трансформаторы тока

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТЛК-СТ-35-2.2 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в открытых распределительных устройствах (ОРУ) переменного тока частотой 50 Гц класса напряжения 35 кВ.

Является аналогом трансформатора напряжения ТГМ-35.

Особенности трансформаторов ТЛК-СТ-35-2.2:

  • Номинальный первичный ток: 5-2500 А.
  • Номинальный вторичный ток: 1; 5 А.
  • Количество вторичных обмоток: 2-5.
  • Ток электродинамической стойкости: 1,54-100 кА.
  • Номинальная предельная кратность обмотки для защиты: 10.

Технические характеристики

Наибольшее рабочее напряжение 40,5 кВ
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 5P, 10P
Номинальная вторичная нагрузка 10 ВА, 15 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ1
Ток односекундной термической стойкости, кА 0,35-40
Вес Не более 150 кг

Структура обозначения, пример заказа

ТЛК-СТ
35
2.2
0,5/10Р
1000
5
УХЛ1

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности обмоток

Конструктивное исполнение

Номинальное напряжение, кВ

Наименование модели

Стандартный комплект поставки

  • Трансформатор ТЛК-СТ-35-2.2.
  • Паспорт.
