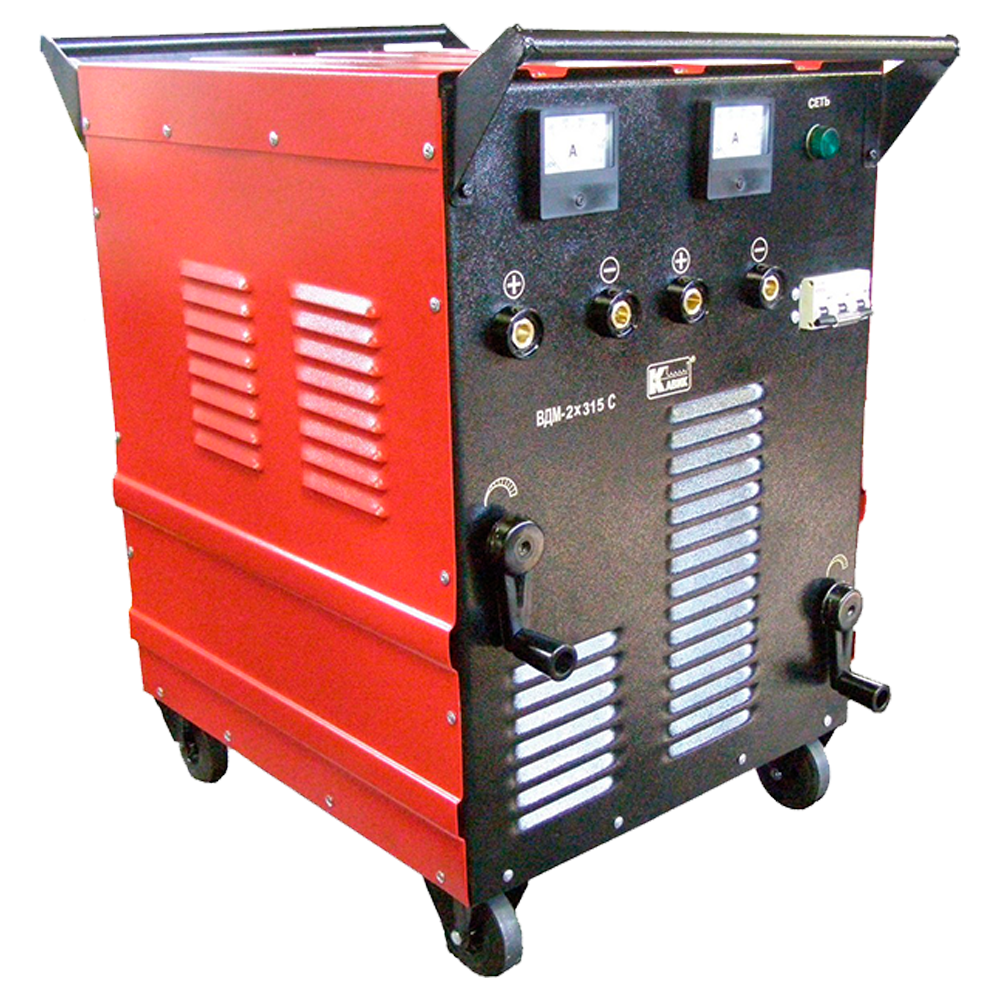

ВДМ-2х315С выпрямитель сварочный многопостовый
Тип трансформатора: Сварочный
Материал обмотки: Алюминиевая
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Многопостовой стационарный сварочный выпрямитель ВДМ-2х315 предназначен для одновременного питания постоянным током двух сварочных постов при ручной дуговой сварке и резке углеродистых, легированных и корозионностойких сталей от сети переменного тока (3х380 В). Сварка производится электродами любых типов - сварочными электродами постоянного тока (УОНИИ-13/55 или УОНИ-13/55), универсальными электродами (АНО-4С, МР-3, ОЗС-12) и специальными электродами.
Выпрямитель ВДМ-2х315С представляет собой установку в однокорпусном исполнении, состоящей из следующих основных узлов: силовых трехфазных трансформаторов, регуляторов тока, блоков выпрямителей, вентиляторов, измерительных приборов (амперметров), автоматического выключателя и кожуха. Конструкция сварочного трансформатора ВДМ-2х315 позволяет плавно регулировать сварочный ток каждого поста – механическим перемещением магнитного шунта. Контроль сварочного тока производится по шкале, нанесенной на тяге каждого шунта.
| Наименование | Значение |
| Напряжение питания сети | 380 В/ 50 Гц |
| Количество фаз | 3 |
| ПН поста | 60% (315 А) |
| Напряжение холостого хода, не более | 70 В |
| Потребляемая мощность | 45,0 кВА |
| Диаметр электрода | 2...6 мм |
| Количество одновременно работающих постов | 2 |
| Регулировка тока каждого поста | Механический плавный |
| Пределы регулирования сварочного тока | 50...315 А |
| Климатическое исполнение и категория размещения | У3 |
| Исполнение по степени защиты | IP22 |
| Габаритные размеры | 730х530х790 мм |
| Масса | 164 кг |
Структура обозначения, пример заказа
Климатическое исполнение
Модификация
Номинальный сварочный ток трансформатора, А
Количество одновременно работающих постов
Тип трансформатора
Стандартный комплект поставки
- Выпрямитель сварочный ВДМ-2х315С.
- Кабельные вилки, 4 шт.
- Паспорт.
