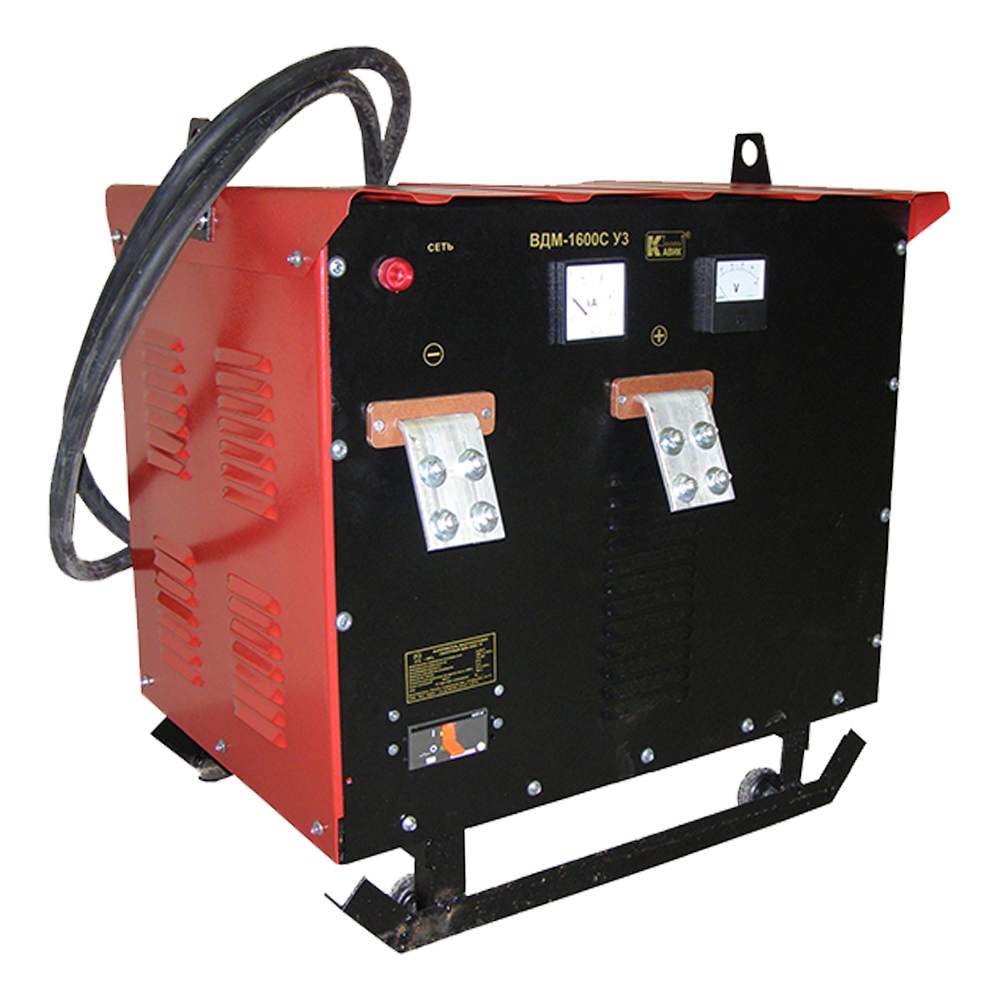

ВДМ-1600С выпрямитель сварочный многопостовый

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 92 305,20 руб.

Описание

Сварочный трансформатор ВДМ-1600С предназначен для питания нескольких сварочных постов электрической сварочной дугой постоянного тока. ВДМ-1600С используется при ручной дуговой сварке, резке и наплавке металлов, работает от трехфазной сети переменного тока 380 В.

Особенности ВДМ-1600С:

  • Возможность питания нескольких сварочных постов одновременно.
  • Сниженные затраты на обслуживание и ремонт по сравнению с однопостовыми выпрямителями с равноценными возможностями питания.
  • ВДМ-1600С способен в непродолжительном режиме производить питание большими токами.
  • Допускается эксплуатация в интенсивном режиме.

Промышленный сварочный выпрямитель ВДМ-1600С представляет собой установку в однокорпусном исполнении, состоящей из следующих основных узлов: силового трехфазного трансформатора, блока выпрямителей, вентилятора, автоматического выключателя и кожуха.

Условия эксплуатации выпрямителя ВДМ-1600С:

  • Размещение установки в закрытых помещениях с естественной вентиляцией.
  • Допускается использование при температуре окружающего воздуха -40...+40°С, при относительной влажности воздуха не более 80% (при температуре плюс +20°С).
  • Окружающая среда не должна быть насыщена пылью, взрывоопасна, или содержать едкие пары и газы, разрушающие металлы и изоляцию выпрямителя.

Технические характеристики ВДМ-1600С

Напряжение питания сети

380 В, 50 Гц

Количество фаз

3

Номинальный выпрямляемый ток

1600 А

Номинальное рабочее напряжение, не менее

60 В

Внешняя характеристика

Жесткая

Напряжение холостого тока, не более

70 В

Количество  постов

8

Коэффициент одновременности работы

0,625

Номинальный сварочный ток одного поста, (ПВ%)

315 А (60%)

Потребляемая мощность, не более

120 кВА

Коэффициент полезного действия, не менее

90%

Режим работы

Продолжительный

Диаметр электрода

2...6 мм

Климатическое исполнение и категория размещения

У3

Исполнение по степени защиты

IP22

Габаритные размеры

520х880х780 мм

Масса

300 кг

Структура обозначения, пример заказа

ВДМ
1600
С
У3
Al

Материал обмотки: Al; Al с сертификатом НАКС

Климатическое исполнение

Модификация

Номинальный выпрямляемый ток, А

Тип трансформатора

Стандартный комплект поставки

  • Выпрямитель сварочный ВДМ-1600С.
  • Паспорт.

Скачать документацию

ВДМ-561С, ВДМ-1600С, ВДМ-1200С выпрямители сварочные многопостовые. Паспорт.



Чтобы правильно подобрать сварочные выпрямители ВДМ-1600С, узнать стоимость ВДМ-1600С, купить выпрямители ВДМ-1600С, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
