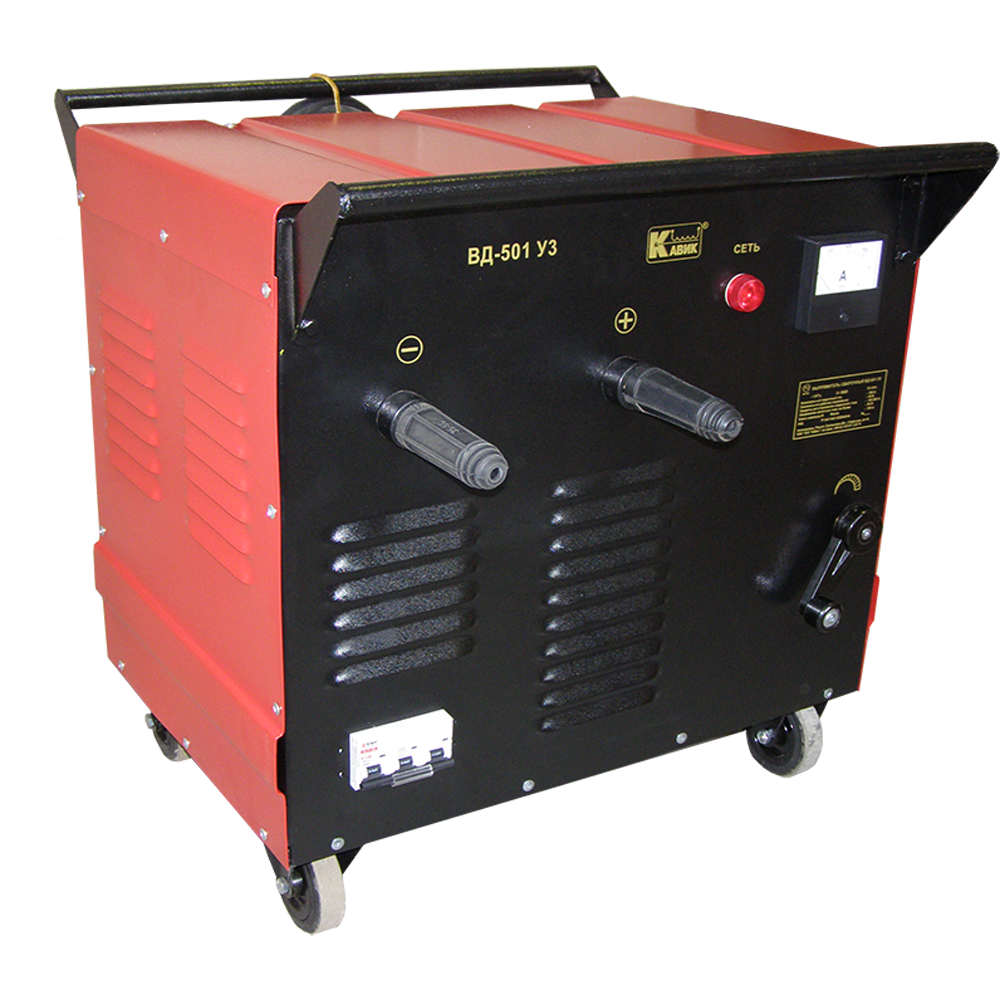

ВД-501 выпрямитель сварочный
Скачать PDF
Тип трансформатора: Сварочный
Материал обмотки: Алюминиевая
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Сварочный трансформатор ВД-501 предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавке металлов от сети переменного тока 380 В/50 Гц.
Конструктивно выпрямитель ВД-501 представляет собой сварочный аппарат, который состоит из силового трансформатора и выпрямительного блока, который преобразует переменный сварочный ток в постоянный ток. Сварочный ток регулируется вращением рукоятки в пределах от 70 до 500 А (min-max).
Зажим для заземления трансформатора расположен на основании выпрямителя.
| Наименование | Значение |
| Напряжение питания сети | 380 В/ 50 Гц |
| Количество фаз | 3 |
| Номинальный сварочный ток трансформатора, не менее | 500 А |
| Номинальное рабочее напряжение, не менее | 40 В |
| Номинальный режим работы ПН | 60% |
| Напряжение холостого хода, не более | 80 В |
| Потребляемая мощность | 22,0 кВА |
| Способ регулирования сварочного тока | Механический плавный |
| Пределы регулирования сварочного тока, (min-max) | 70...500 А |
| Климатическое исполнение и категория размещения | У3 |
| Габаритные размеры | 600х600х760 мм |
| Масса | 150 кг |
Структура обозначения, пример заказа
ВД
501
У3
Климатическое исполнение
Номинальный сварочный ток трансформатора, А
Тип трансформатора
Стандартный комплект поставки
- ВД-501 выпрямитель сварочный с сетевым кабелем 3 м.
- Паспорт.
Скачать документацию
