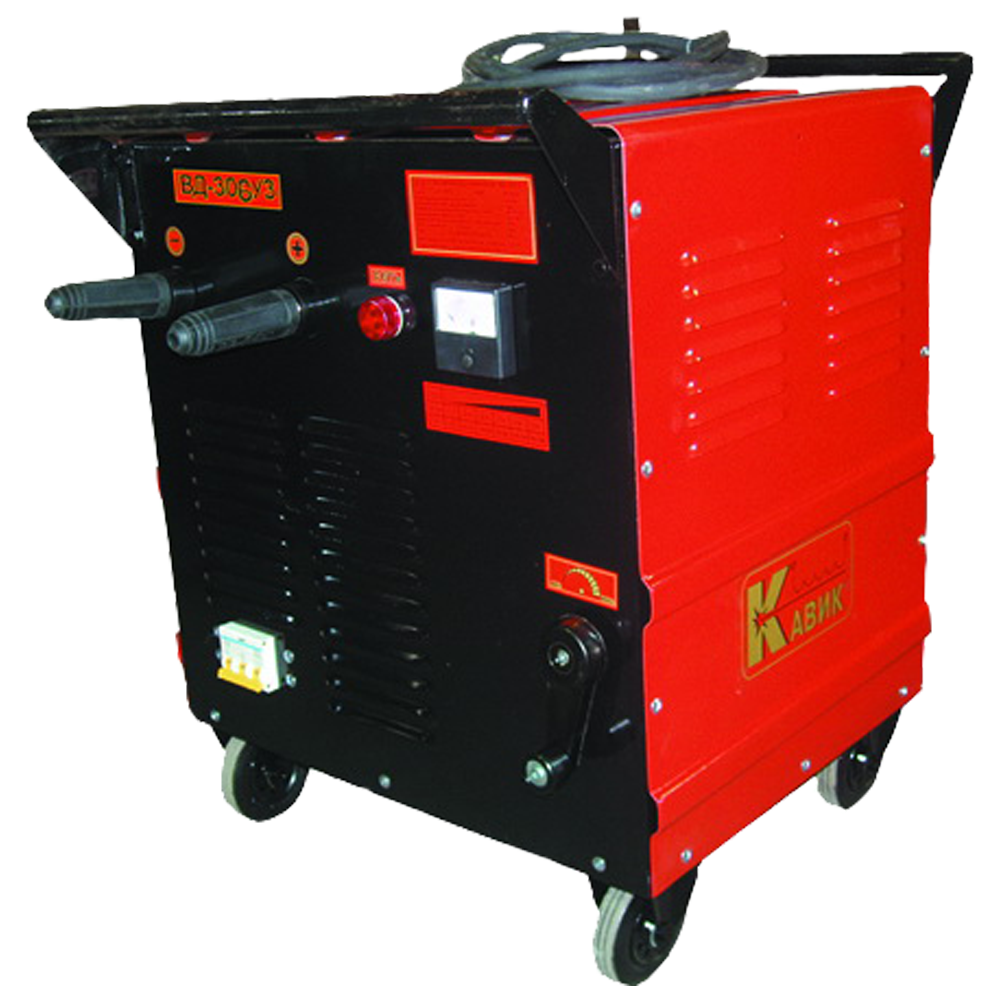

ВД-306 выпрямитель сварочный

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая, Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

ВД-306 предназначен для питания постоянным током электрической сварочной дуги. Используется при ручной дуговой сварке, резке и наплавке металлов. Работает от трехфазной сети переменного тока 380 В. В отличие от выпрямителя ВД-301 данная модель имеет в конструкции сварочный дроссель, что позволяет работать с высоколегированными сталями.

Конструкция ВД-306

ВД-306 представляет собой сварочный аппарат с двумя составными частями: силовым трансформатором и блоком выпрямителей. Также конструкция включает вспомогательные элементы - вентилятор, магнитный шунт, автоматический выключатель, кожух и сетевой кабель для подключения к питающей сети. Регулировка сварочного тока производится посредством вращения рукоятки, расположенной на панели аппарата. Выпрямитель ВД-306 выпускается с воздушно-принудительной вентиляцией.

Условия эксплуатации выпрямителя ВД-306:

  • Размещение в закрытых помещениях с естественной вентиляцией, в районах умеренного климата.
  • Допускается использование ВД-306 при температуре окружающего воздуха -40...+40°С, при относительной влажности воздуха не более 80% (при температуре плюс +20°С).
  • Окружающая среда не должна быть насыщена пылью, взрывоопасна, или содержать едкие пары и газы, разрушающие металлы и изоляцию выпрямителя.

Технические характеристики ВД-306

Напряжение питания сети

380 В, 50 Гц

Количество фаз

3

Номинальный сварочный ток, не менее

315 А

Номинальное рабочее напряжение, не менее

32 В

Номинальный режим работы ПН

60%

Напряжение холостого хода, не более

70 В

Потребляемая мощность

24,0 кВА

Способ регулирования сварочного тока

Механический плавный

Пределы регулирования сварочного тока, (min-max)

30...315 А

Климатическое исполнение и категория размещения

У3

Исполнение по степени защиты

IP22

Габаритные размеры

560х510х660 мм

Масса

104 кг

Структура обозначения, пример заказа

ВД-306
У3
Al

Материал обмотки: Al; Al с сертификатом НАКС; Cu

Климатическое исполнение

Тип трансформатора

Стандартный комплект поставки

  • ВД-306 выпрямитель сварочный с сетевым кабелем (не менее 3 м).
  • Паспорт.

Скачать документацию

ВД-306 выпрямитель сварочный. Паспорт.



Чтобы правильно подобрать сварочные выпрямители ВД-306, узнать стоимость ВД-306, купить выпрямители ВД-306, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
