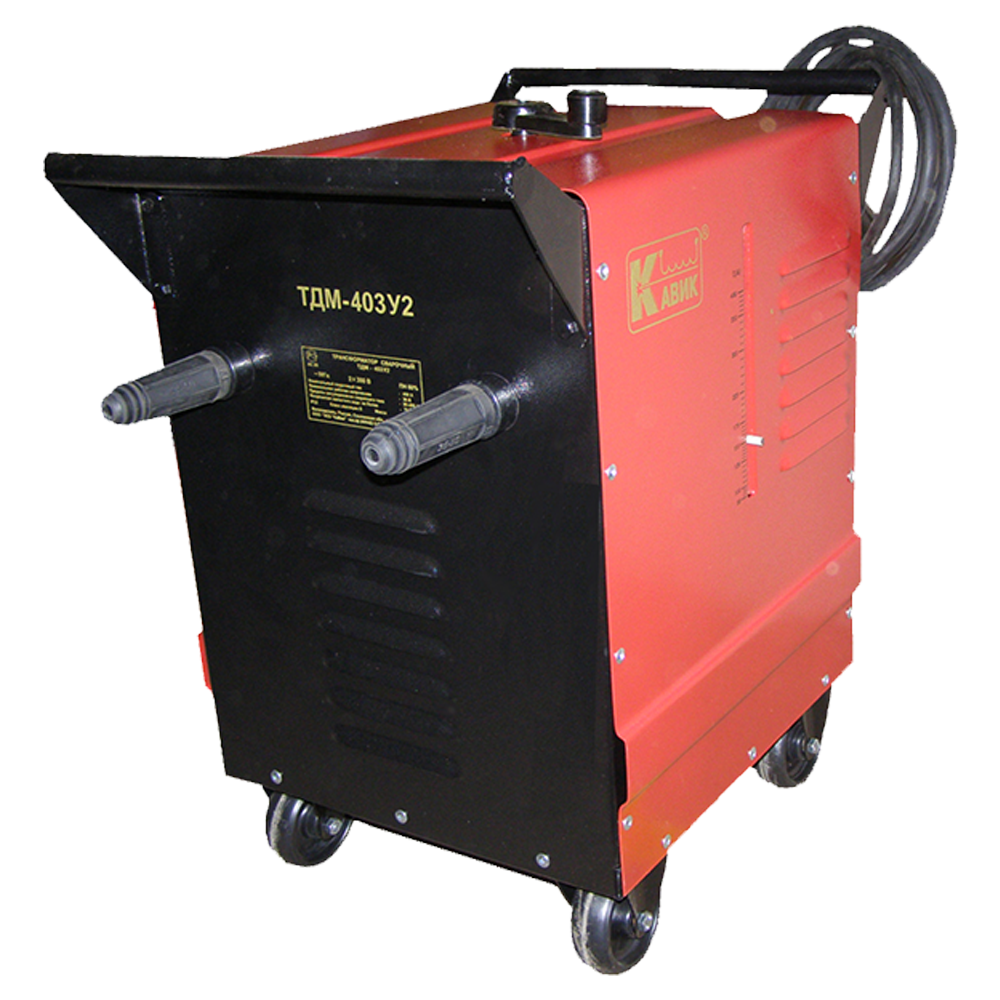

ТДМ-403(Cu) трансформатор сварочный
Скачать PDF
Тип трансформатора: Сварочный
Материал обмотки: Медная
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Сварочный трансформатор ТДМ-403(Cu) предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц при ручной дуговой сварке, резке и наплавке металлов, покрытыми металлическими электродами. Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.
Конструктивно трансформатор ТДМ-403(Cu) представляет собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию требуемого для процесса дуговой сварки напряжения.
Сварочный ток регулируется вращением рукоятки, находящейся на верхней панели трансформатора. При вращении ходового винта рукояткой перемещается магнитный шунт. Величина сварочного тока контролируется по шкале.
| Наименование | Значение |
| Напряжение питания сети | 380 В, 50 Гц |
| Количество фаз | 2 |
| Номинальный сварочный ток трансформатора, не менее | 400 А |
| Номинальное рабочее напряжение, не менее | 36 В |
| Номинальный режим работы ПН | 60% |
| Напряжение холостого хода (min-max) | 60-70 В |
| Пределы регулирования сварочного тока (min-max) | 80-400 А |
| Максимально потребляемый из сети ток, А | 75-130 А |
| Мощность потребления, не более | 28,5 кВА |
| Мощность выходная при сварке | 14,4 кВА |
| Способ регулирования сварочного тока | Механический плавный |
| Климатическое исполнение и категория размещения | У2 |
| Габаритные размеры | 380x570x620 мм |
| Масса | 95 кг |
Структура обозначения, пример заказа
ТДМ
403
Cu
У2
Климатическое исполнение
Материал обмоток: Cu - медь
Номинальный сварочный ток трансформатора, А
Тип трансформатора
Стандартный комплект поставки
- ТДМ-403(Cu) трансформатор сварочный.
- Паспорт.
