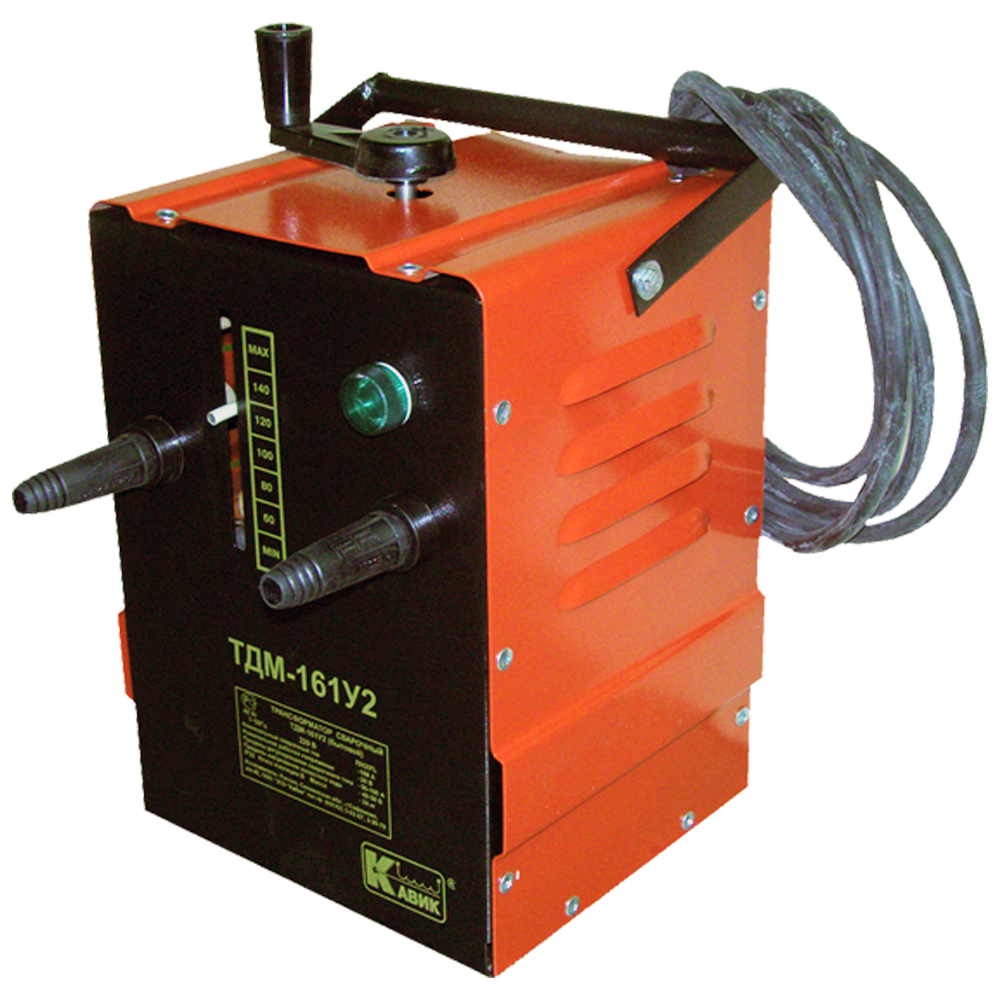

ТДМ-161(Cu) трансформатор сварочный
Скачать PDF
Тип трансформатора: Сварочный
Материал обмотки: Медная
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Сварочный трансформатор ТДМ-161(Cu) предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц при ручной дуговой сварке, резке и наплавке металлов, покрытыми металлическими электродами. Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.
Конструктивно трансформатор ТДМ-161(Cu) представляет собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию требуемого для процесса дуговой сварки напряжения.
| Наименование | Значение |
| Напряжение питания сети | 220 В/ 50 Гц |
| Количество фаз | 2 |
| Номинальный сварочный ток трансформатора, не менее | 160 А |
| Номинальное рабочее напряжение, не менее | 26 В |
| Номинальный режим работы ПН | 20% |
| Напряжение холостого хода (min-max) | 40-50 В |
| Пределы регулирования сварочного тока (min-max) | 50-160 А |
| Потребляемая мощность | 8,8 кВА |
| Мощность выходная при сварке | 4,16 кВА |
| Способ регулирования сварочного тока | Механический плавный |
| Климатическое исполнение и категория размещения | У2 |
| Габаритные размеры | 280x280x400 мм |
| Масса | 24 кг |
Структура обозначения, пример заказа
ТДМ
161
Cu
У2
Климатическое исполнение
Материал обмоток: Cu - медь
Номинальный сварочный ток трансформатора, А
Тип трансформатора
Стандартный комплект поставки
- ТДМ-161(Cu) трансформатор сварочный.
- Паспорт.
Скачать документацию
