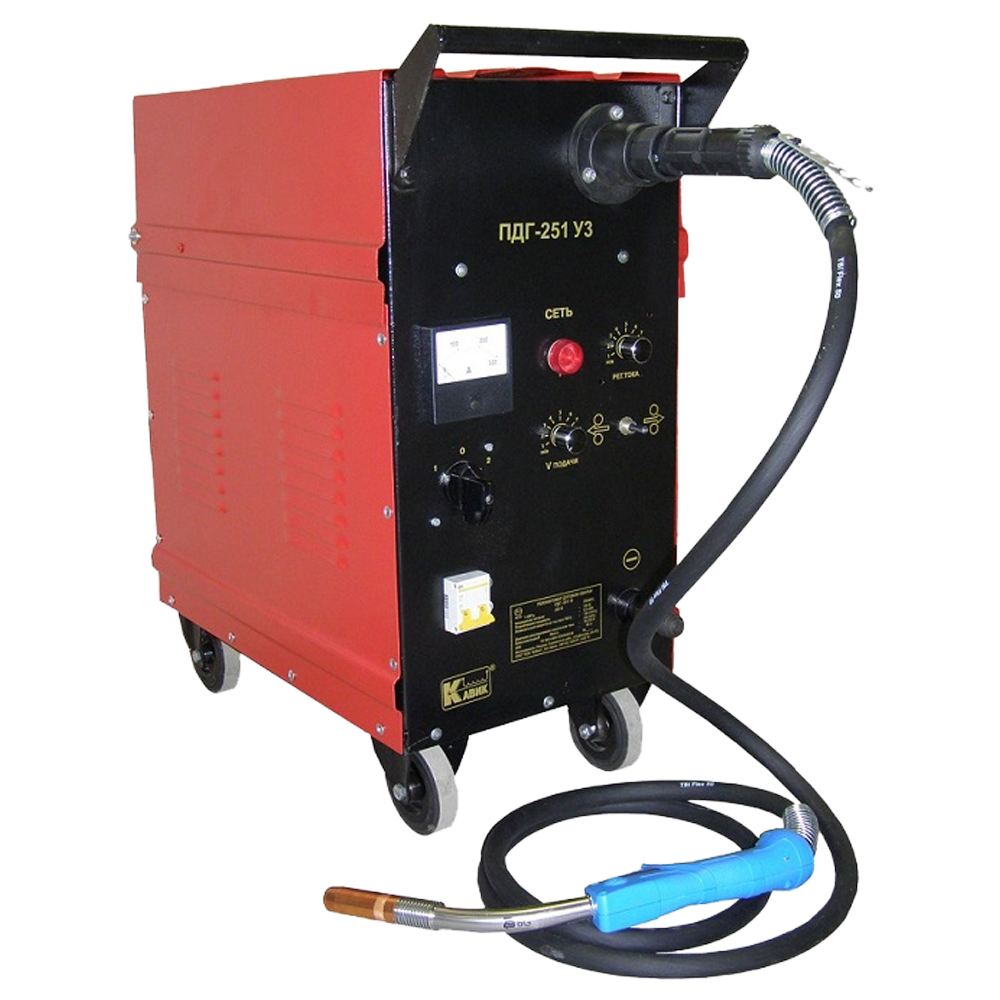

ПДГ-251 полуавтомат дуговой сварки

Скачать PDF

Тип трансформатора: Сварочный

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Полуавтомат дуговой сварки ПДГ-251 предназначен для сварки плавящимся электродом в среде углекислого газа и его смесей металлических конструкций из низкоуглеродистых и низколегированных сталей.

Сварка осуществляется постоянным током обратной полярности. Для сварки применяется проволока марки СВ-08ГС или СВ-08Г2С по ГОСТ 2246-70 и углекислый газ по ГОСТ8050-76.

Изделие предназначено для подключения только к промышленным сетям. Подключение к сетям бытовых помещений не допускается.

Условия эксплуатации:

  • Высота над уровнем моря не более 1000 метров.
  • Температура окружающего воздуха: -10...+40°С.
  • Относительная влажность воздуха не более 80% при температуре +20°С.
  • Среда, окружающая полуавтомат ПДГ-251 - невзрывоопасная, не содержит токопроводящей пыли, агрессивных паров и газов, разрушающих металлы и изоляцию.

Конструктивно ПДГ-251 состоит из трёхфазного силового трансформатора, выпрямительного полупроводникового блока с вентиляторами, дросселя в сварочной цепи, пусковой и защитной аппаратуры.

Прибор представляет собой передвижную установку в однокорпусном исполнении. Все составные части выпрямителя смонтированы на тележке и защищены кожухом. Тележка выпрямителя имеет колеса и ручки для перемещения.

Технические характеристики сварочного полуавтомата ПДГ-251

Номинальное напряжение питающей сети

220 В, 50 Гц

Количество фаз

1

Номинальный режим работы, ПН

40%

Номинальный сварочный ток

250 А

Пределы регулирования сварочного тока (min-max)

50...250 А

Род сварочного тока

Постоянный

Номинальное рабочее напряжение, не менее

17...27 В

Потребляемая мощность при номинальном токе, не более

10,3 кВт

Охлаждение

Воздушно-принудительное (вентилятор)

Напряжение холостого хода, не более

60 В

Масса сварочной проволоки на катушке, не более

18 кг

Климатическое исполнение и категория размещения

У3

Степень защиты

IP21

Класс нагревостойкости

В

Габаритные размеры

700х620х300 мм

Масса полуавтомата с подающим устройством, не более

75 кг

Структура обозначения, пример заказа

ПДГ
251
У3

Климатическое исполнение

Номинальный сварочный ток , А

Наименование модели

Стандартный комплект поставки

  • Выпрямитель дуговой сварки.
  • Кабель сетевой, 3 м (установлен на полуавтомате).
  • Механизм подачи проволоки.
  • Паспорт.

Дополнительная комплектация, опции

  • Сварочный пистолет с гибким шлангом - горелка (тип горелки зависит от диаметра применяемой сварочной проволоки).
