СТ трансформаторы автоблокировочные сигнальные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,016 кВА, 0,025 кВА, 0,04 кВА

Материал обмотки: Медная

Цена (без учета НДС): 1 395,60 - 2 552,40 руб.

Описание

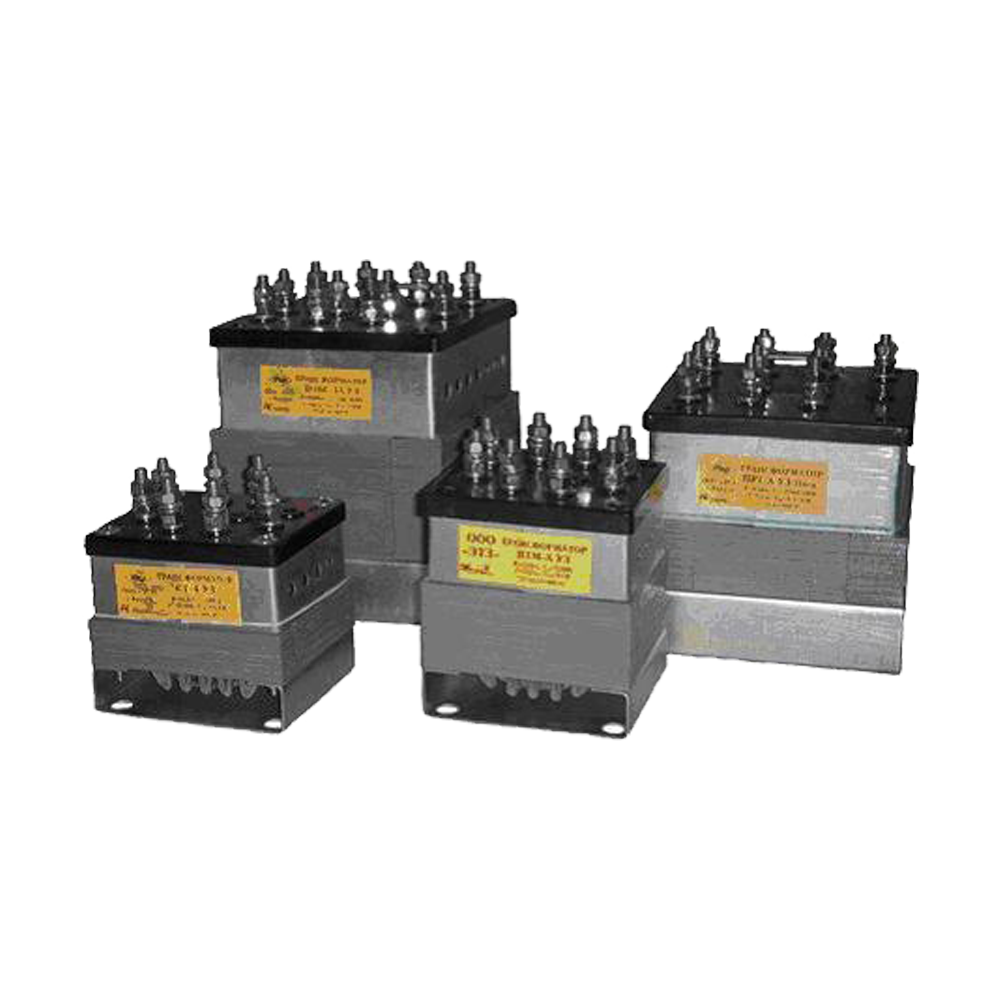

Силовые трансформаторы сигнальные автоблокировочные СТ применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частотой 50 и 60 Гц.

Особенности сигнальных трансформаторов СТ:

  • Рабочее положение в пространстве: любое.
  • Окружающая среда: не взрывоопасная, не содержащая едкие пары в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
  • Установка в металлических шкафах или помещениях закрытого типа.
  • Охлаждение естественное воздушное

Магнитопроводы трансформаторов СТ шихтованные, собраны из Ш-образных замыкающих пластин из электротехнической стали. Пакеты пластин стянуты винтами. Обмотки слоевые, выполняются из обмоточного медного провода круглого сечения. Выводные концы обмоток присоединяются к контактным болтам на пластмассовых панелях. К этим же болтам присоединяются питающая сеть и вторичные цепи.

Технические характеристики

Напряжение первичной обмотки 110 В, 220 В
Напряжение вторичной обмотки 14,6 В, 15,8 В, 17,5 В
Номинальная частота 50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Исполнение по степени защиты IP00
Вес 1,35...3,15 кг

Структура обозначения, пример заказа

СТ
4
П
220
УХЛ2

Климатическое исполнение и категория размещения

Номинальное напряжение первичной обмотки, В

Исполнение:
не указывается- общепромышленное
П- пожаробезопасное
Г- герметизированное
ГВ- с улучшенной герметизацией

Порядковый номер: 3С, 4, 5, 6

Сигнальный трансформатор

Варианты исполнений

Модель

Исполнение

Мощность, кВА

Номинальное напряжение обмоток, В

Масса, кг

Габаритные размеры, мм

Первичная

Вторичная

СТ-3С

Общепромышленное

0,016

220

15,8

1,35

120х58х85

СТ-4

0,016

220

15,8

1,5

95х82х107

СТ-5

0,025

220

17,5

2,5

95х82х126

СТ-6

0,04

110; 220

14,6

2,85

95х82х133

СТ-3СП



Пожаробезопасное

0,016

220

15,8

1,35

120х58х85

СТ-4П

0,061

220

15,8

1,5

95х82х107

СТ-5П

0,025

220

17,5

2,5

95х82х127

СТ-6П

0,04

110; 220

14,6

3,1

95х82х133

СТ-4Г

Герметизированное

0,016

220

15,8

1,65

95х82х107

СТ-5Г

0,025

220

17,5

2,8

95х82х126

СТ-6Г

0,04

110; 220

14,6

3,15

95х82х133

СТ-4ГВ

С улучшенной герметизацией

0,016

220

15,8

1,65

95x82x107

СТ-5ГВ

0,025

220

17,5

2,5

95x82x127

СТ-6ГВ

0,04

110; 220

14,6

2,85

95x82x133

Стандартный комплект поставки

  • Трансформатор автоблокировочный сигнальный СТ.
  • Паспорт.

Скачать документацию

СТ-5Г трансформаторы автоблокировочные сигнальные. Паспорт.
