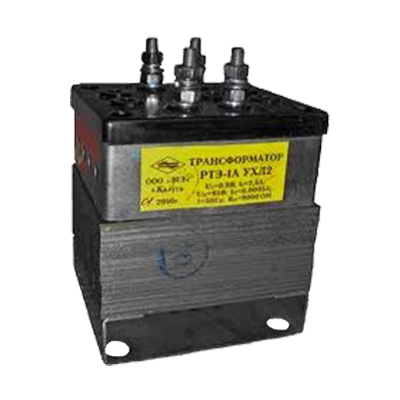

РТЭ-1 трансформаторы релейные для электрифицированных участков

Скачать PDF

Тип трансформатора: Силовой

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы силовые релейные автоблокировочные РТЭ применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока

 Условия эксплуатации автоблокировочного трансформатора РТЭ-1 для электрифицированных участков:

  • Высота над уровнем моря: не более 1000 м.
  • Температура окружающего воздуха: -40...+40°С.
  • Относительная влажность воздуха: до 80% при температуре 20°С.
  • Окружающая среда: невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих  металлы и изоляцию, не насыщенная токопроводящей пылью.
  • Установка: в металлических шкафах или помещениях закрытого типа.
  • Охлаждение: естественное воздушное.

Технические характеристики

Напряжение первичной обмотки 0,9 В
Напряжение вторичной обмотки 85,0 В
Номинальная частота 25 Гц, 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Габаритные размеры 95х82х126 мм

Структура обозначения, пример заказа

Р
Т
Э
1
А
Г
УХЛ2

Климатическое исполнение и категория размещения

Герметизированное исполнение

Автоблокировочный

Порядковый номер

Для электрифицированных участков

Трансформатор

Релейный

Варианты исполнений

Обозначение, тип

трансформатора

Мощность, кВа

Первичной ВН

Вторичной НН

Частота,

Гц

Масса,

Кг

Габаритные размеры (длина, ширина, высота), мм

РТЭ -1 А

-

0,9

85,0

50

2,6

95x82x126

РТЭ- 1 АП

-

0,9

85,0

50

2,6

95x82x126

РТЭ -1 АГ

-

0,9

85,0

50

2,9

95x82x126

А - автоблокировочный.

  • Противопожарное исполнение (П).
  • Герметизированное исполнение (Г).

Стандартный комплект поставки

  • Трансформатор релейный для электрифицированных участков РТЭ-1.
  • Паспорт.
