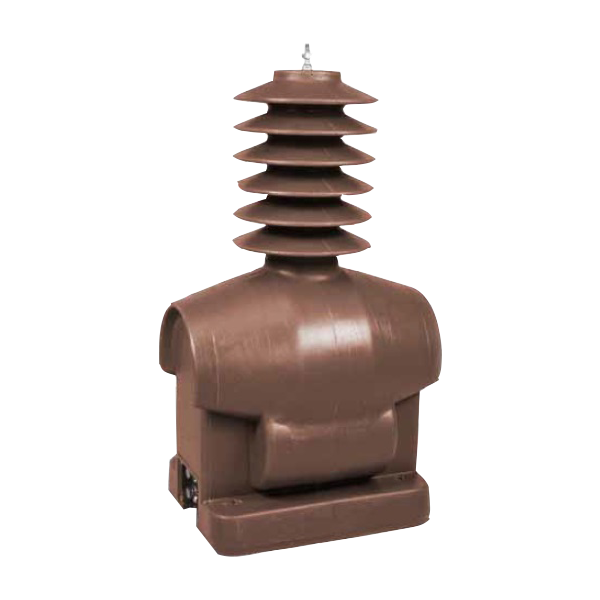

ОЛЗ-1,25/27,5 трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,25 кВА

Класс напряжения: 27 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ОЛЗ-1,25/27,5 предназначены для питания цепей автоблокировки от ВЛ продольного электроснабжения железных дорог. Могут применяться для питания цепей маломощных потребителей других отраслей.

Силовые трансформаторы ОЛЗ-1,25/27,5 не имеют собственной защиты от резонансных явлений и коммутационных перенапряжений в сети. Рабочее положение – вертикальное.

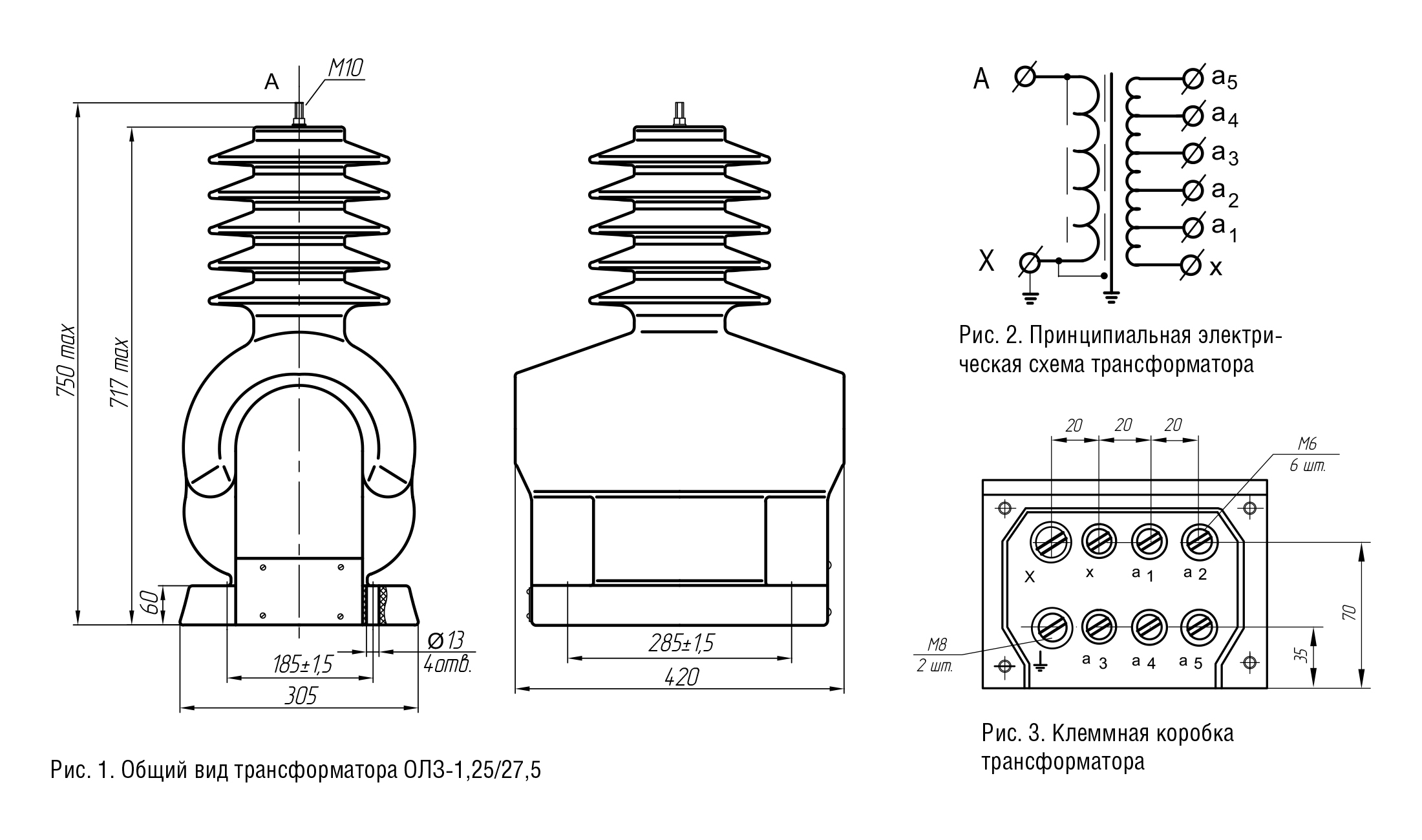

Габаритные чертежи

Технические характеристики

Наибольшее рабочее напряжение 30 кВ
Напряжение первичной обмотки 27,5 кВ
Напряжение вторичной обмотки 218 В, 224 В, 230 В, 236 В, 242 В
Номинальная частота 50 Гц
Ток холостого хода 35%
Потери холостого хода 50 Вт
Напряжение короткого замыкания 4,5±0,45%
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, УХЛ1
Вес 90 кг

Стандартный комплект поставки

  • Трансформатор ОЛЗ-1,25/27,5.
  • Руководство по эксплуатации.
  • Паспорт.
