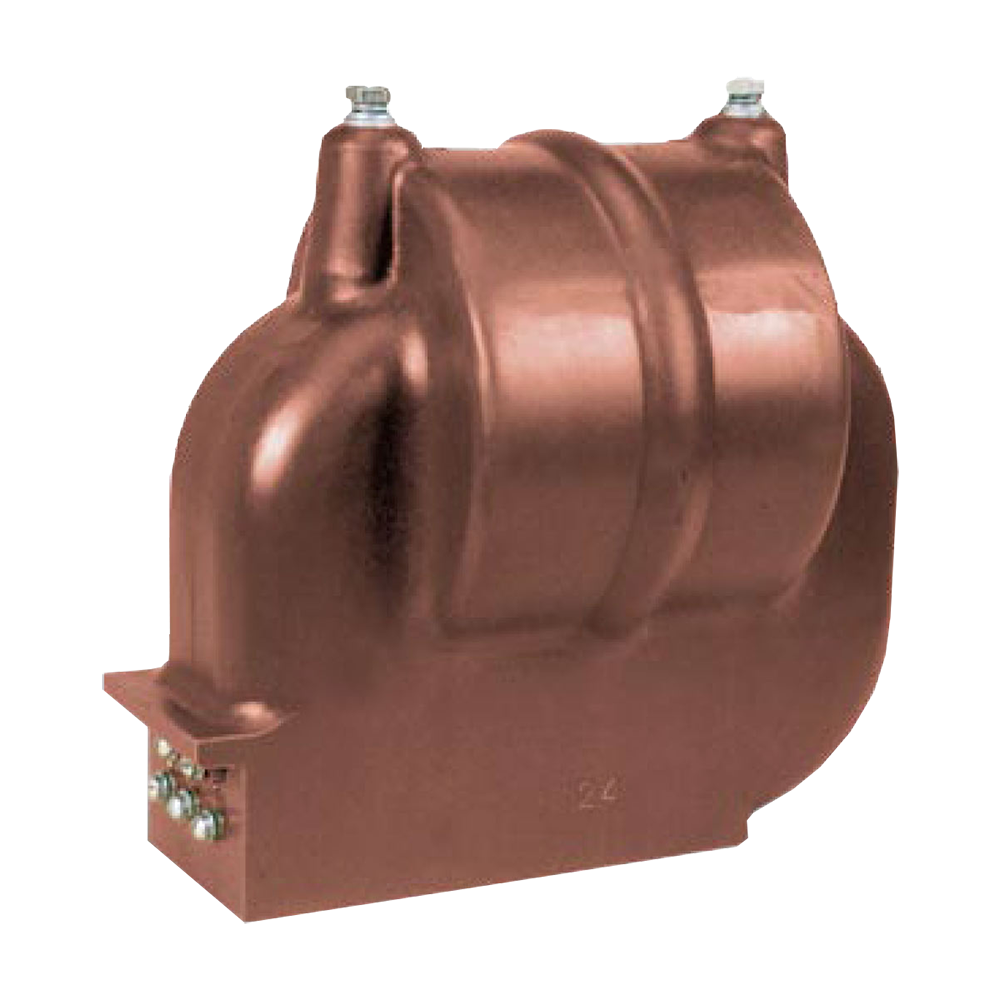

ОЛС-0,63 трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,63 кВА

Класс напряжения: 6 кВ, 10 кВ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Силовые трансформаторы ОЛС-0,63 предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 или 60 Гц.

Трансформаторы ОЛС-0,63 изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в комплектных распределительных устройствах наружной установки.

Рабочее значение температуры воздуха при эксплуатации трансформаторов ОЛС-0,63: -45...+50°С для исполнения "У2" и -10...+50°С для исполнения "Т2". Рабочее положение - любое.

Технические характеристики

Наибольшее рабочее напряжение	7,2 кВ, 12 кВ
Напряжение первичной обмотки	6,3 кВ, 6,6 кВ, 10,5 кВ, 11 кВ
Напряжение вторичной обмотки	100 В, 209 В, 220 В, 231 В
Номинальная частота	50 Гц, 60 Гц
Схема и группа соединения обмоток	1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2, У2
Габаритные размеры	ОЛС-0,63/6: D=188±3 мм ОЛС-0,63/10: D=212±3 мм
Вес	ОЛС-0,63/6: 26,5±1,5 кг ОЛС-0,63/10: 28,5±1,5 кг

Варианты исполнений

Наименование параметра	Нормы для типов
Наименование параметра	ОЛС-0,63/6	ОЛС-0,63/10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное напряжение первичной обмотки, кВ	6,3; 6,6	10,5; 11
Номинальное напряжение вторичной обмотки*, В: а1 - х а2 - х а3 - х а4 - х	100 209 220 231
Номинальная мощность для номинальных напряжений 100 и 220 В, ВА	630
Предельная мощность на ответвлении 220 В в течение 10 мин, ВА	2000
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного	25 60 70	35 75 90

*Допустимая погрешность напряжения на ответвлении 100 В - ±3%, на остальных ответвлениях - ±1%.

Возможно изготовление трансформатора с плитой.

Скачать документацию

ОЛС трансформаторы. Руководство по эксплуатации.
