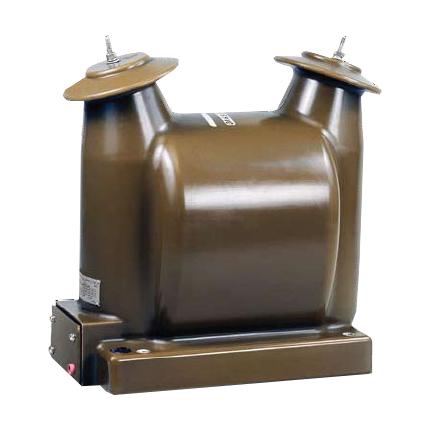

ОЛ-6,3 трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 6,3 кВА

Класс напряжения: 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Силовые трансформаторы ОЛ-6,3 предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР), а также других потребителей в электрических сетях 6-10 кВ частоты 50 или 60 Гц.

Условия эксплуатации трансформаторов ОЛ-6,3:

  • Высота установки над уровнем моря - не более 1000 м.
  • Длина пути утечки III по ГОСТ 9920.
  • Рабочее положение - вертикальное.

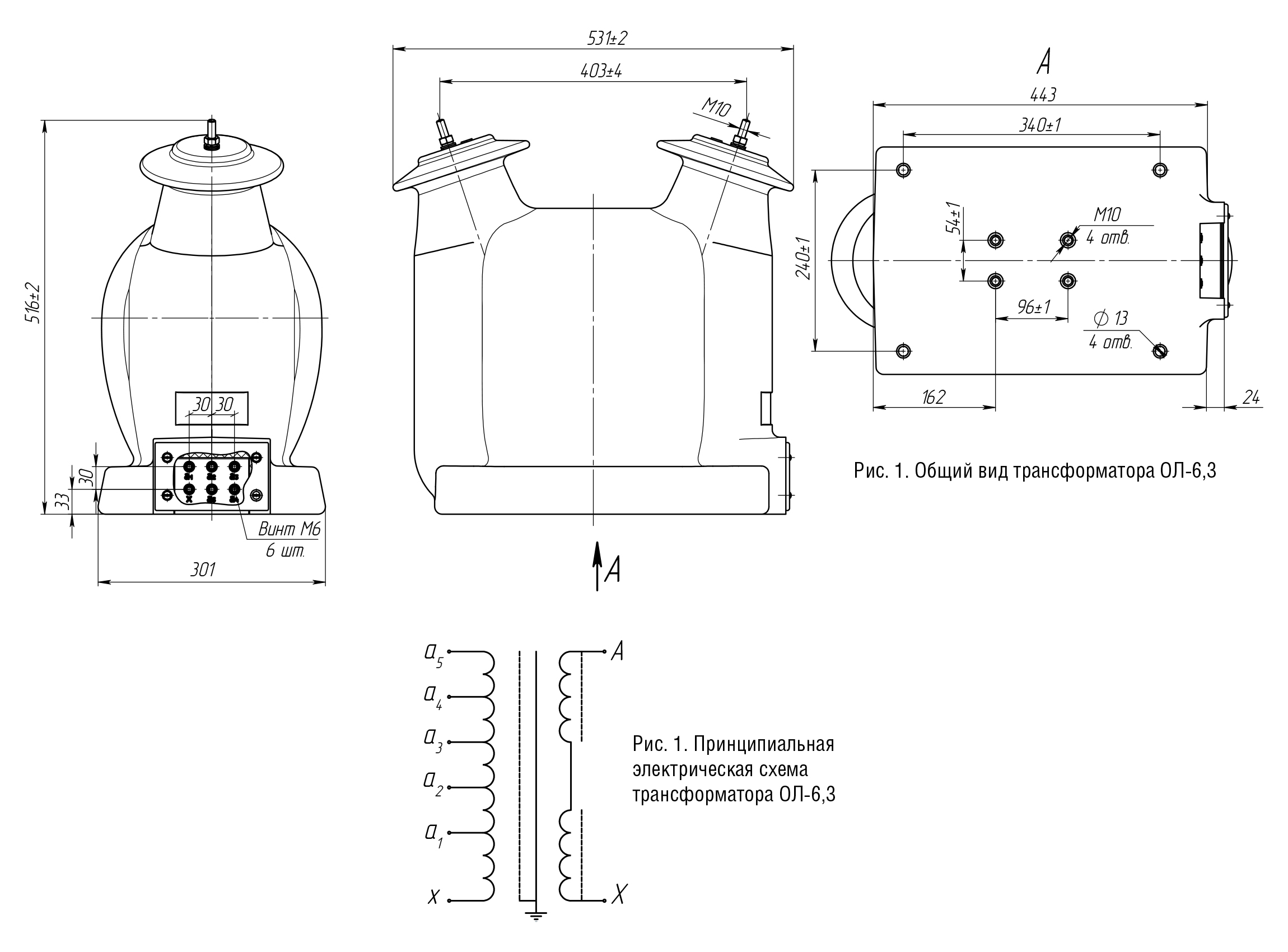

Габаритные чертежи

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ, 12 кВ
Напряжение первичной обмотки 6,3 кВ, 10,5 кВ
Напряжение вторичной обмотки 218 В, 224 В, 230 В, 236 В, 242 В
Номинальная частота 50 Гц
Ток холостого хода 35%
Потери холостого хода 80 Вт
Напряжение короткого замыкания 5%
Потери короткого замыкания 200 Вт
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, УХЛ1
Вес 115...120 кг

Варианты исполнений

Наименование параметра

Значения для типов

ОЛ-6,3/6

ОЛ-6,3/10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, В

6,3

10,5

Номинальное напряжение вторичной обмотки, В

х - а1
х - а2
х - а3
х - а4
х - а5



218
224
230
236
242



218
224
230
236
242

Масса, кг

115

120

Стандартный комплект поставки

  • Трансформатор ОЛ-6,3.
  • Руководство по эксплуатации.
  • Паспорт.
